Kesicinin takılması veya değiştirilmesi

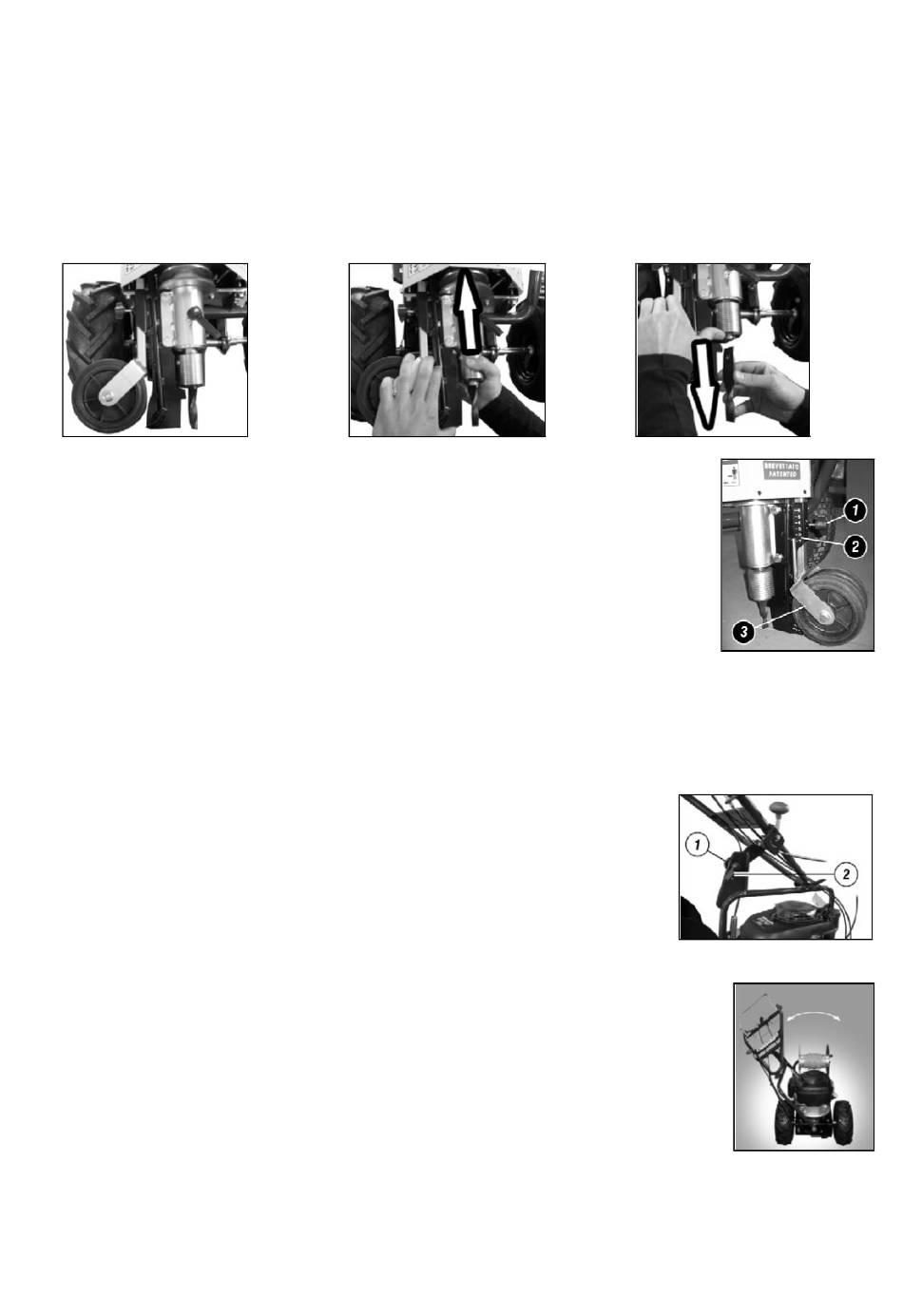

Makine, kesicinin alet kullanmadan hızlı şekilde değiştirilmesini sağlayan bir mekanizmayla donatılmıştır (şekil 8). Bir
kesiciyi takmak veya değiştirmek için desteği (şekil 9) yukarı doğru itin ve destek üzerinde zaten varsa aşınmış kesiciyi
çıkarın (şekil 10).
Desteği yukarı doğru basılı tutarken yeni kesiciyi yerleştirin ve desteği serbest bırakın. Yaylı hareket mekanizması desteği
otomatik olarak orijinal konumuna getirerek yeni kesiciyi sabitler.
Çalışma faaliyetleri sırasında aşınmış bir kesiciyi değiştirirken destekten kalan çim ve/veya toprağı temizlemek gerekebilir.
Yeni kesiciyi takarken hızlı ataşman mekanizmasına kir girmediğinden emin olun. Bununla birlikte, hızlı ataşman
mekanizmasının sık sık temizlenmesi ve yağlanması önerilir. (ayrıca bkz. "KESİCİ DESTEĞİNİN TEMİZLENMESİ").
Kablo döşeme derinliğinin ayarlanması
Makinenin kablo döşeme derinliğini ayarlamak için pimin arkasındaki düğmeyi kullanın (şekil 11,
no.1). Düğmeyi saat yönünün tersine birkaç tur gevşetin ve desteğin (şekil 11, no.2) yanındaki
kademelendirilmiş kılavuzun derinliğini referans olarak kullanarak iki arka tekerlek desteğini (şekil
11, no.3) kaldırın veya indirin. İstenen derinlik elde edildikten sonra, düğmeyi (şekil 11, no.1)
uygun şekilde sıkılana kadar saat yönünde çevirin. Kademelendirilmiş kılavuz üzerindeki sayılar,
santimetre cinsinden derinliğine karşılık gelir ve 1 ile 6 arasındadır.
Hızın ayarlanması
Kablo döşeme makinesinin hızını ayarlamak için gaz kelebeğiyle (şekil 1, no.3) motorun dev/dak değerini artırın veya
azaltın. Hızı ASLA şanzımanın dişli kutusu kavrama disklerini kaydırarak ayarlamayın. Bu, şanzımanın mekanik parçalarına
ciddi hasar verebilir. İlerleme kolunun HER ZAMAN maksimum noktaya kadar veya gidon ünitesi ile temas edene kadar
çekilmesi gerekir.
Gidon ünitesi yüksekliğinin ayarlanması
Makine, beş farklı gidon yüksekliği sağlar. Yüksekliği ayarlamak için gidon ünitesinin
arkasındaki tutma yerini (şekil 12 no.2), düğme çıkarılana kadar saat yönünün tersine
çevirerek gevşetin (şekil 12, no.1). İstenen yüksekliği seçin ve ardından gidon ünitesi doğru
şekilde sıkılana kadar saat yönünde döndürerek düğmeyi yeniden takın.
Gidon ünitesi eğiminin ayarlanması
Çitlerin, çıkıntı yapan dalların, direklerin veya diğer yanal engel türlerinin etrafında çalışırken
makinenin gidon ünitesi engelin ters tarafına yana eğilebilir (şekil 13). Eğim açısını ayarlamak için
gidon ünitesinin sol alt tarafındaki kolu (şekil 1 no.7) çekin ve ilgili pimi gidon ünitesinin desteğindeki
dokuz delikten birine takın. Makine böylece gidon ünitesinin sağa ve sola doğru 4 farklı yatırma açısı
alabilmesini sağlar.
Şekil 8 Şekil 9
293
Türkçe
Şekil 10
Şekil 11
Şekil 12
Şekil 13
