RESERVEDELSLISTE, PUMPEHOVED

POS. BESTILL.-NR. BETEGNELSE
1 0254 235 Farvetrin
2 0254 232 Membran komplet
3 0341 314 Skrueflange
4 9971 469 O-ring 35x2 (PTFE)
5 0341 315 Flangering
6 0034 357 Trykfjeder
7 0254 341 Stempelindsats
8 0254 340 Stempel D26
9 0254 230 Trykindsats komplet
10 9900 377 Cylinderskrue M8x 50 (4)
11 9920 102 Skive 8,4 (4)
12 9991 797 Manometer
13 9970 109 Pakring
14 0344 336 Dobbeltnippel 1/4" NPS/M16x1,5
15 9970 103 Pakring
16 0341 325 Ventilføring
17 0341 702 Udgangsventil, servicesæt
18 0254 524 Indgangsventil
19 0341 336 Spænde
20 9990 865 Støvhætte
21 0340 339 Indløb
22 9971 486 O-ring 4x2 (FFPM)
23 0341 316 Afstryger
24 0341 241 Indgangsventiltrykknap
25 0252 279 Aftrækkerhus
26 0341 331 Pakring
27 0341 330 Pakring
28 9900 217 Sekskantskrue M12x60 (6)
29 9920 134 Skive 13 (6)
30 9971 395 O-ring 10x1,25
31 0169 248 Aflastningsventil (pos. 30,31)
32 9971 365 Joint torique 9,25x1,78
33 0252 294 Trykreguleringsventil (pos. 32, 33)*
34 0010 859 Kappe*
35 0010 861 Trykfjeder*
36 0010 858 Spænde*
37 0341 219 Trykreguleringsgreb*
POS. BESTILL.-NR. BETEGNELSE
38 0341 599 Skilt
39 2331 630 Trykindsats, servicesæt
40 2318 934 Støvhætte
* Ved udskiftning skal driftstrykket indstilles igen af
kundeservice.
21
20
19
18
16
14 15
17
13
12
40
7
8
33
36
35
34
37
38

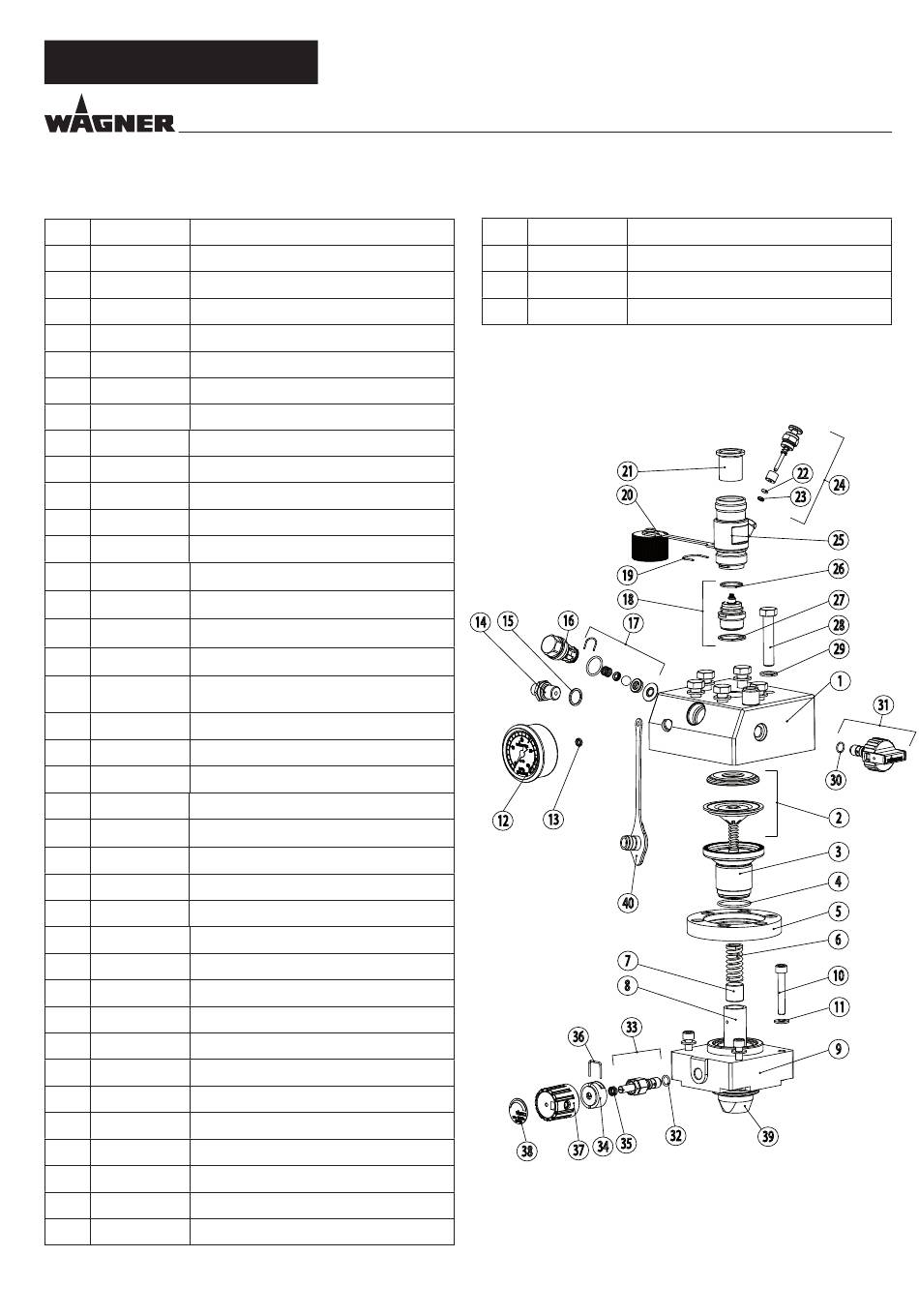

Reservedelsbillede, pumpehoved
