7.4.6 Настройка на помпата за системи за битова гореща
вода
Препоръчителни и алтернативни настройки на помпата:
Настройка на помпата
Тип
система
Препоръчително
Постоянна крива или
постоянна скорост, I, II
Система за или III. Вж. раздел
БГВ 7.4.4 Постоянна крива
или постоянна
скорост, I, II или III
Вж. също раздел 10.2 Ръководство към работните
Фабрична настройка: Режим за радиаторно отопление. Вж.
раздел 7.4.1 Режим за радиаторно
7.4.7 Преминаване от препоръчителната към
алтернативна настройка на помпата
Отоплителните системи са относително бавни системи, които
не могат да се настроят към оптимална работа за минути или
часове.
Ако препоръчителната настройка не успява да даде
необходимия пренос на топлина към стаите на жилището,
превключете помпата към посочената алтернативна
настройка.
7.4.8 Връзка за външно управляван сигнал: Входен ШИМ
сигнал, профил A (отопление)
ALPHA1 L може да бъде управлявана през цифров
нисковолтов сигнал с широчинно-импулсна модулация
(ШИМ).
Циркулационната помпа работи по криви за постоянна
скорост в зависимост от входния ШИМ сигнал. Скоростта се
намалява с увеличаването на стойността на ШИМ. Ако ШИМ е
равна на 0, циркулационната помпа работи на максимална
скорост.
Макс.
Max.
Входен ШИМ сигнал
PWM input signal [%]

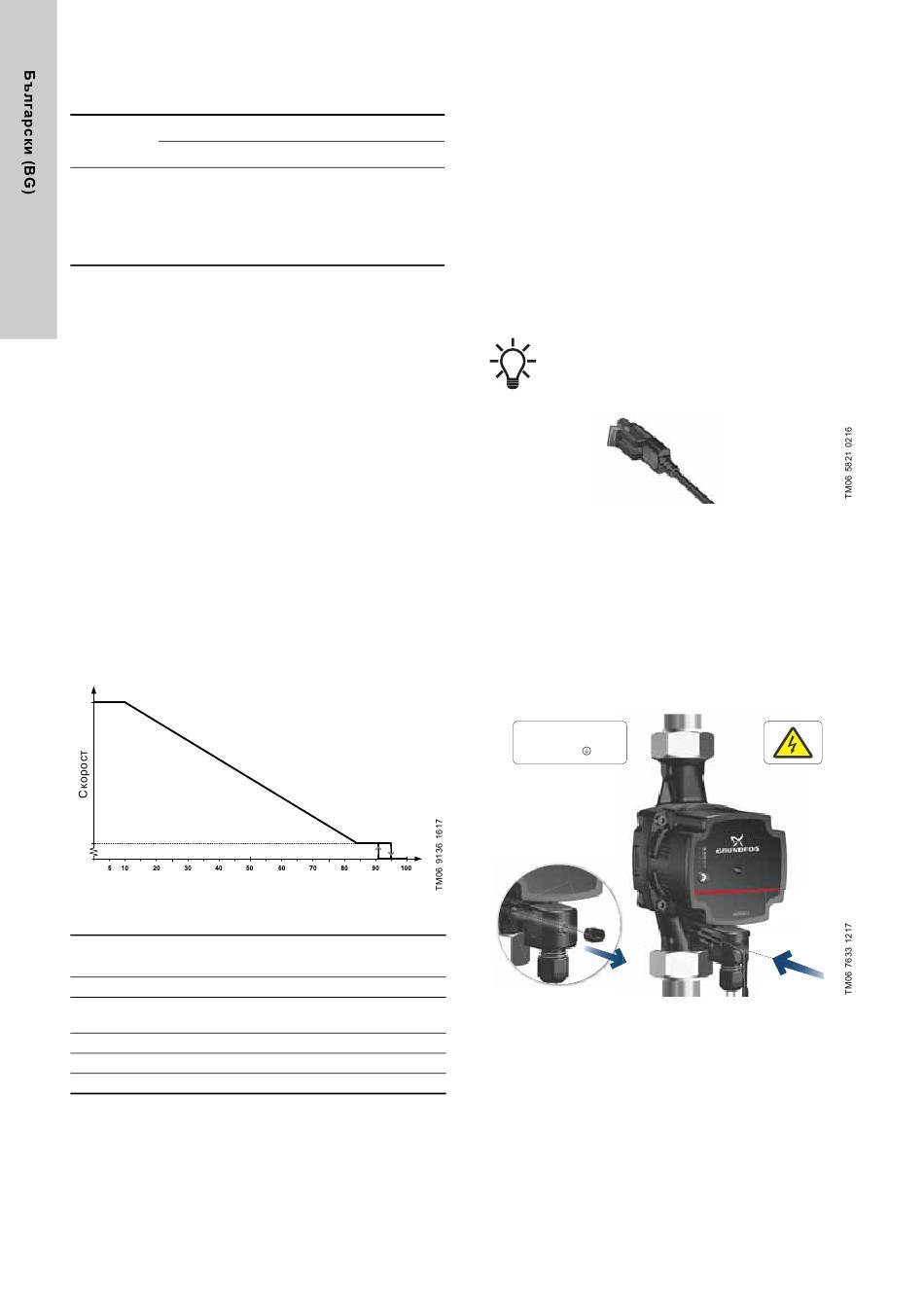

Фиг. 15 Входен ШИМ сигнал, профил A (отопление)
Входен ШИМ сигнал
Състояние на помпата
[%]
≤ 10
Максимална скорост: макс.
Променлива скорост: от мин. до
> 10 / ≤ 84
макс.
> 84 / ≤ 91
Минимална скорост: Вход
> 91/95 Зона на хистерезис: вкл./изкл.
> 95 / ≤ 100
Режим на готовност: изкл.
При високи проценти на ШИМ сигнала (работни цикли) има
хистерезис, който предотвратява пускане и спиране на
циркулационната помпа, ако входният сигнал пулсира около
точката на превключване.
34
Алтернативно
Няма алтернативи
криви.
отопление.
При ниски проценти на ШИМ сигнала скоростта на
циркулационната помпа е висока по съображения за
безопасност. В случай на скъсване на кабел в система с газов
котел, циркулационната помпа ще продължи да работи на
максимална скорост, за да предава топлината от главния
топлообменник. Това е подходящо също за топлинни
циркулатори, за да се гарантира преноса на топлина от тях в
случай на прекъсване на кабел.
7.4.9 Настройване на входния ШИМ сигнал
За да активирате режима на външно управление (ШИМ
профил A), ще ви трябва сигнален кабел, свързан към
външна система. Кабелът може да бъде доставен с
циркулационната помпа като аксесоар. Вж. раздел
11. Аксесоари,
Свързването на кабела е с три проводника: сигнален вход,
сигнален изход и еталон за сигнала.
Кабелът трябва да бъде свързан към блока за
управление с куплунг Mini Superseal. Вж. фиг. 16.
Фиг. 16 Куплунг Mini Superseal
За да настроите сигналната връзка, направете следното:
1. Уверете се, че помпата е изключена.
2. Съединението за ШИМ сигнал е покрито със запушалка.
Махнете запушалката.
3. Свържете сигналния кабел с куплунга Mini Superseal.
4. Включете електрозахранването.
5. Помпата автоматично разпознава входния ШИМ сигнал и
активира режима за управление на помпата.
Вж. фиг. 17.
1 x 230 V + 10 / -15%
∽ 50/60 Hz
Фиг. 17 Свързване на сигналния кабел към ALPHA1 L
