Verificaciones en campo
del posicionador de válvulas
mediante el ProcessMeter
Las válvulas, los actuadores que las
mueven y los circuitos electrónicos
que las controlan están sujetos
a los efectos del envejecimiento
poco después de su instalación. El
asiento de la válvula se desgasta
no solo debido al ajuste constante
de la válvula, sino también al
líquido o gas que pasa a través
de él. Según la aplicación, una
válvula puede desplazarse desde
cientos a decenas de miles de
veces en el transcurso de un año.
Esta cantidad de movimiento
mecánico inevitablemente provoca
que los tornillos cambien su
posición, los resortes se debiliten
y el mecanismo articulado se
suelte. Además, los componentes
electrónicos cambian su valor
con el correr del tiempo. Como
resultado, las válvulas no se
cierran o abren totalmente, se
cierran en forma prematura o
D e l a b i b l i o t e c a d i g i t a l d e F l u k e e n w w w . f l u k e . c o m / l i b r a r y
™
funcionan de forma errática y
producen una regulación incorrecta
del gas o líquido que controlan.
A este comportamiento se lo
conoce comúnmente como
"deriva de calibración".
Para mantener un correcto
funcionamiento del sistema, es
necesario contar con un buen
programa de mantenimiento
preventivo que se encargue de
llevar a cabo comprobaciones
periódicas de los posicionadores
de válvulas. Es necesario que estas
comprobaciones se efectúen de
forma rápida para minimizar el
período de inactividad. En caso de
que las comprobaciones revelen
una deriva de calibración, se
deberá llevar a cabo rápidamente
una recalibración del posicionador
electrónico de la válvula. Debido
a las distintas ubicaciones en las
que se puede instalar una válvula
y a la dificultad para quitarla,
se deberá trasladar el equipo de
comprobación hasta el posicionador
mismo de la válvula. Por lo tanto,
este comprobador "en campo" debe
ser portátil, fácil de usar y resistente.

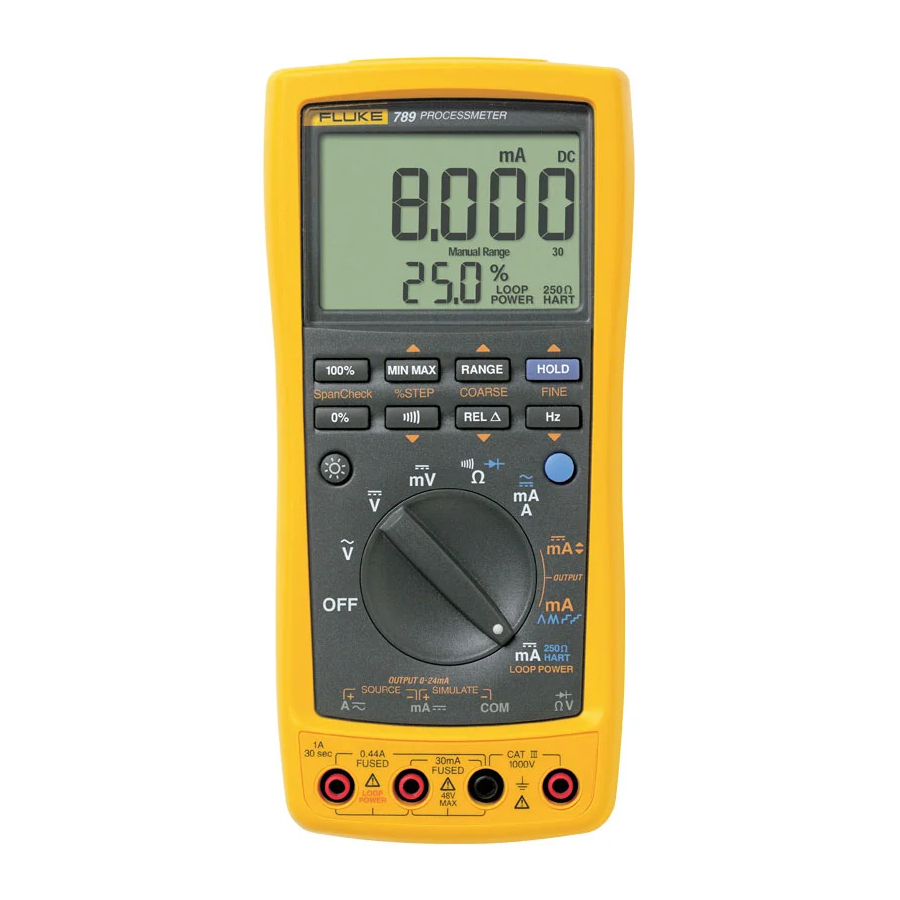

El ProcessMeter™ 789 de Fluke es
una solución perfecta.
Con su capacidad de abasteci-
miento de señal, el modelo 789 de
Fluke puede simular un controlador
conectado a la entrada del posi-
cionador de la válvula. Por medio
de los controles del ProcessMeter,
puede ajustar la corriente de
entrada del posicionador a un nivel
determinado e inspeccionar visual-
mente la reacción de la posición
de la válvula mediante el indicador
de posición mecánico, la posición
del vástago de la válvula o los
indicadores de flujo. Además, el
modelo 789 de Fluke puede ajustar
de manera continua la corriente de
suministro en forma de rampa o
escalonada, lo que le permite com-
probar la linealidad de la válvula y
el tiempo de respuesta.
Un ejemplo será de ayuda para
explicar la sencilla utilización del
ProcessMeter 789 de Fluke para
estas comprobaciones. Este ejemplo
Nota de aplicación
solo demuestra los principios
básicos de las comprobaciones
en un posicionador de válvula.
Consulte siempre las instrucciones
específicas del fabricante para la
realización correcta y apropiada
de pruebas y la calibración del
posicionador de la válvula.
Pasos generales de
comprobación del posicio-
namiento de la válvula.
Lo que se debe hacer en primer
lugar es ajustar el ProcessMeter al
modo de entrada, utilizando el
intervalo de corriente apropiado
para el posicionador. El modelo
789 de Fluke utiliza un par de
conectores diferente a la corriente
de entrada. En primer lugar,
conecte los cables de prueba en
los conectores de salida del
alimentador del circuito de 24 V
con medición mA.
Luego, seleccione el intervalo de
4-20 mA moviendo el interruptor
desde la función Off (apagado)
a la primera posición de salida
mA. Ahora está listo para
conectar el 789 a los terminales
de entrada del posicionador de
la válvula.
Una vez que el equipo de
comprobación se encuentra
configurado y conectado al
posicionador, es momento de
determinar si el posicionador cierra
completamente la válvula al nivel
de corriente de entrada de 4 mA.
Utilizando los botones pulsadores
del ProcessMeter, ajuste la
corriente de suministro en 4,0 mA.
Ahora, mientras observa que no se
presente ningún movimiento de la
válvula, presione una vez el botón
Coarse (ajuste grueso) hacia abajo
para disminuir la corriente a 3,9
mA. No debería haber movimiento
de la válvula. Al configurar el punto
en el que la válvula comienza a
abrirse, querrá asegurarse de que
no haya contrapresión ocasionada
por el actuador contra la fuerza
que mantiene a la válvula cerrada
cuando hay 4,0 mA en la entrada
del controlador. En una válvula
