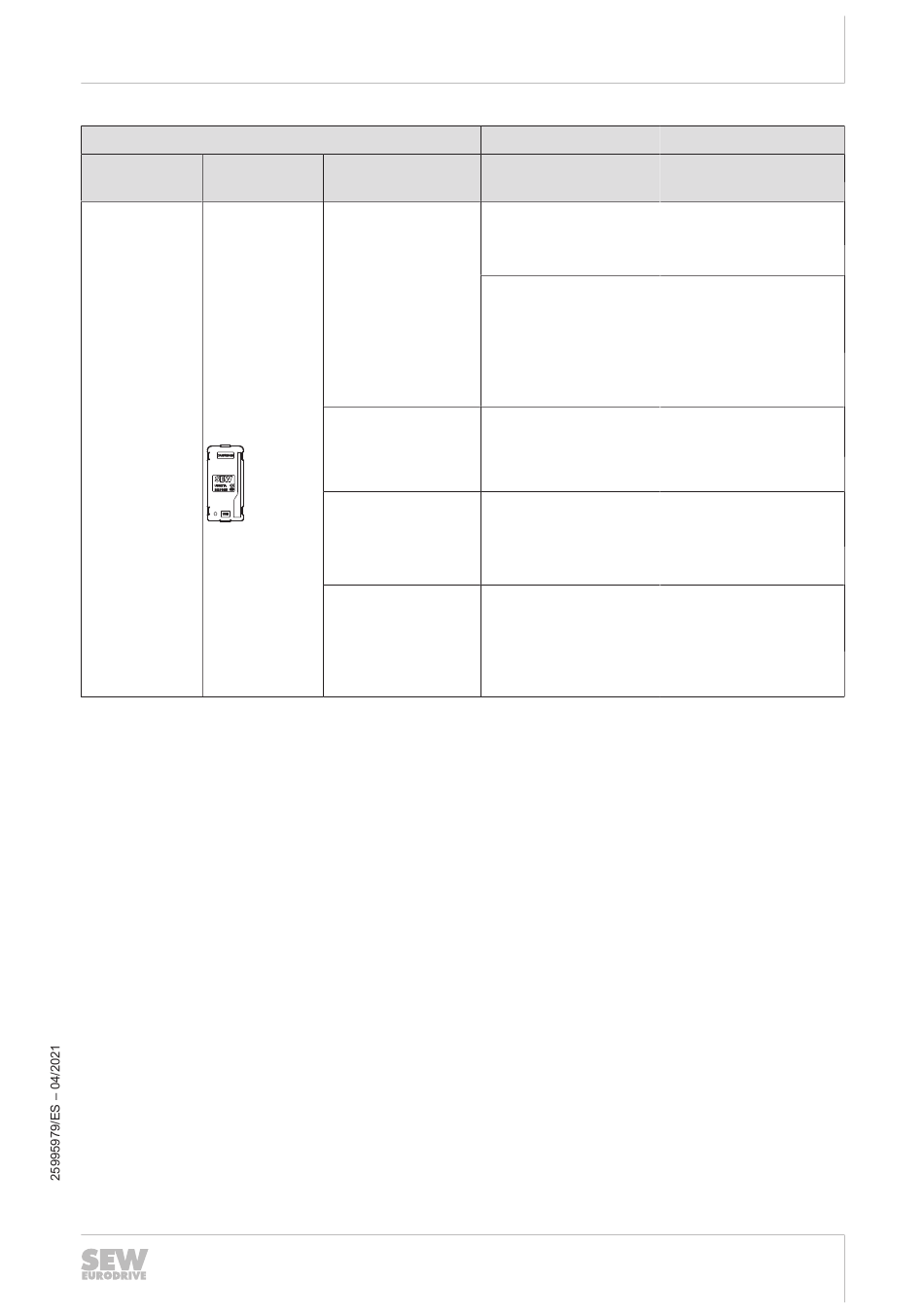

Sew Eurodrive MOVI-C Manual página 29

Conexión: A través del puerto USB del PC
Cable Adaptador de
PC – USM21A interfaz
USM21A
Ref. de pieza:
2831449
Cable de cone-
1)
xión USB 2.0
1) Incluido en el contenido del suministro del adaptador de interfaz
2) Conector enchufable disponible opcionalmente
Cable
USM21 – unidad
Cable de conexión
RJ10/RJ10,
1)
longitud: 3 m
Cable de conexión
RJ10/D-sub,
longitud: 1.5 m, Ref.
de pieza: 18123864
Cable de conexión
RJ10/M12,
longitud: 3 m, Ref.
de pieza: 28111680
Cable de conexión
RJ10/M12,
longitud: 3 m, Ref.
de pieza: 28139038
Manual – Variadores del módulo de automatización MOVI-C
Accesos de ingeniería a las unidades
Conexión en la unidad Unidad
X31
Conector enchufable
RJ10
X33
Para la conexión se
precisa el módulo de
diagnóstico CDM11A
con un cable de cone-
xión serie RJ10/D‑Sub
X32
Conector D-sub, 9 po-
los, macho
X4141
Conector enchufable
M12, 4 polos, hembra,
codificación A
X4142
Conector enchufable
M12‑SPEEDCON, 5 po-
los, hembra, codifica-
ción B
®
®
Variador MOVIDRIVE
Tapa de la electrónica
DFC..
®
MOVITRAC advanced
®
MOVIDRIVE technology
®
MOVITRAC advanced
Tapa de la electrónica
2)
DFC..
Tapa de la electrónica
2)
DFC..
con perfil de unidad CiA402
7
29
