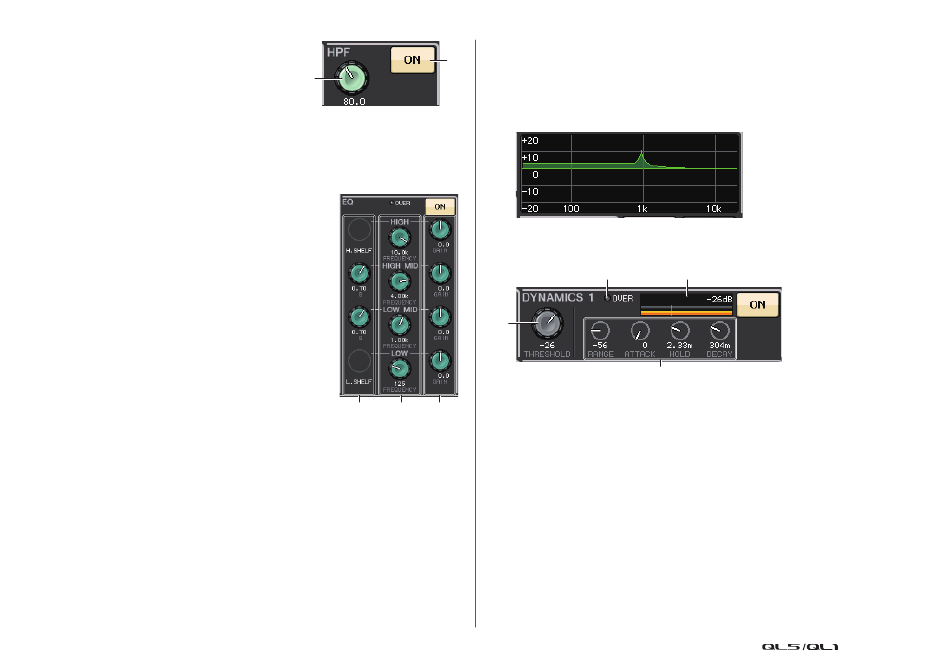

I Campo HPF (filtro de paso alto,
solo canales de entrada)
Este campo permite ajustar el filtro de paso alto. Si se
selecciona un canal de salida, aparecerá un círculo gris
1 2
en la posición y estará oculto.
1
Mando HPF (filtro de paso alto)
Establece la frecuencia de corte del filtro de paso alto.
2
Botón ON (activación)
Activa y desactiva el filtro de paso alto.
I Campo de parámetros del ecualizador
Este campo muestra los ajustes de los parámetros del
ecualizador de 4 bandas. Pulse cada mando para abrir
la ventana HPF/EQ 1ch.
1
Mando Q
Indica el ancho de banda (Q) de cada banda.
Si el tipo de filtro de banda HIGH (alta) se define en LPF o H.
SHELF (shelving alto), o el tipo de filtro de banda LOW
(baja) se define en L. SHELF (shelving bajo), el mando Q no
se mostrará. Solo se mostrará el nombre de tipo de filtro.
NOTA
• Girando por completo el mando Q de banda alta en el panel
en sentido contrario a las agujas del reloj mientras se mantiene
pulsado ajustará el tipo de filtro en LPF (filtro de paso bajo).
Girando por completo el mando Q en el sentido de las agujas del
reloj mientras se mantiene pulsado ajustará el tipo de filtro
en shelving alto.
• Girando por completo el mando Q de banda baja en el panel en
el sentido de las agujas del reloj mientras se mantiene pulsado ajustará el tipo de filtro en
shelving bajo.
• Si se ha seleccionado un canal de salida, al girar por completo el mando Q de la banda baja en
el panel en sentido contrario a las agujas del reloj mientras se mantiene pulsado definirá el tipo
de filtro en HPF (filtro de paso alto).
• También puede alternar el tipo de filtro en la ventana HPF/EQ 1ch.
2
Mando FREQUENCY (frecuencia)
Define la frecuencia central (o frecuencia de corte) de cada banda.
3
Mando GAIN (ganancia)
Define el valor de corte/aumento para cada banda.
NOTA
• Si el tipo de filtro de banda HIGH se define en LPF, puede activar o desactivar LPF utilizando
el mando GAIN de la banda HIGH en el panel.
• Si el tipo de filtro de banda LOW se define en HPF, puede activar o desactivar HPF utilizando
el mando GAIN de la banda LOW en el panel.
2
1
1 2 3
9
NOTA
Cuando el botón BYPASS está activado, los mandos aparecen en gris.
I Campo de gráfico del ecualizador
Este campo indica gráficamente la respuesta aproximada del ecualizador. Pulse este campo
para abrir la ventana HPF/EQ 1ch, en la que puede definir el atenuador, el filtro de paso alto
y el ecualizador.
I Campo DYNAMICS 1/DYNAMICS 2 (dinámica 1/dinámica 2)
Este campo permite definir los parámetros Dynamics 1/2.
1
3
4
1
Indicador OVER (saturación)
Le advierte cuando la señal se satura.
2
Vúmetro
Muestra el nivel de la señal de salida (verde) y la cantidad de reducción de ganancia
(naranja) cuando la función Dynamics está activada. El ajuste de umbral actual aparece
como línea vertical.
3
Umbral
Permite especificar el umbral.
4
Parámetros
Indica los valores de parámetros que varían según el tipo de dinámica seleccionada
en ese momento.
Pulse este campo para abrir la ventana DYNAMICS 1/DYNAMICS 2 1ch, en la que puede
realizar ajustes detallados de parámetros.
Sección SELECTED CHANNEL (canal seleccionado)
