4.3 Példák a beépítésre

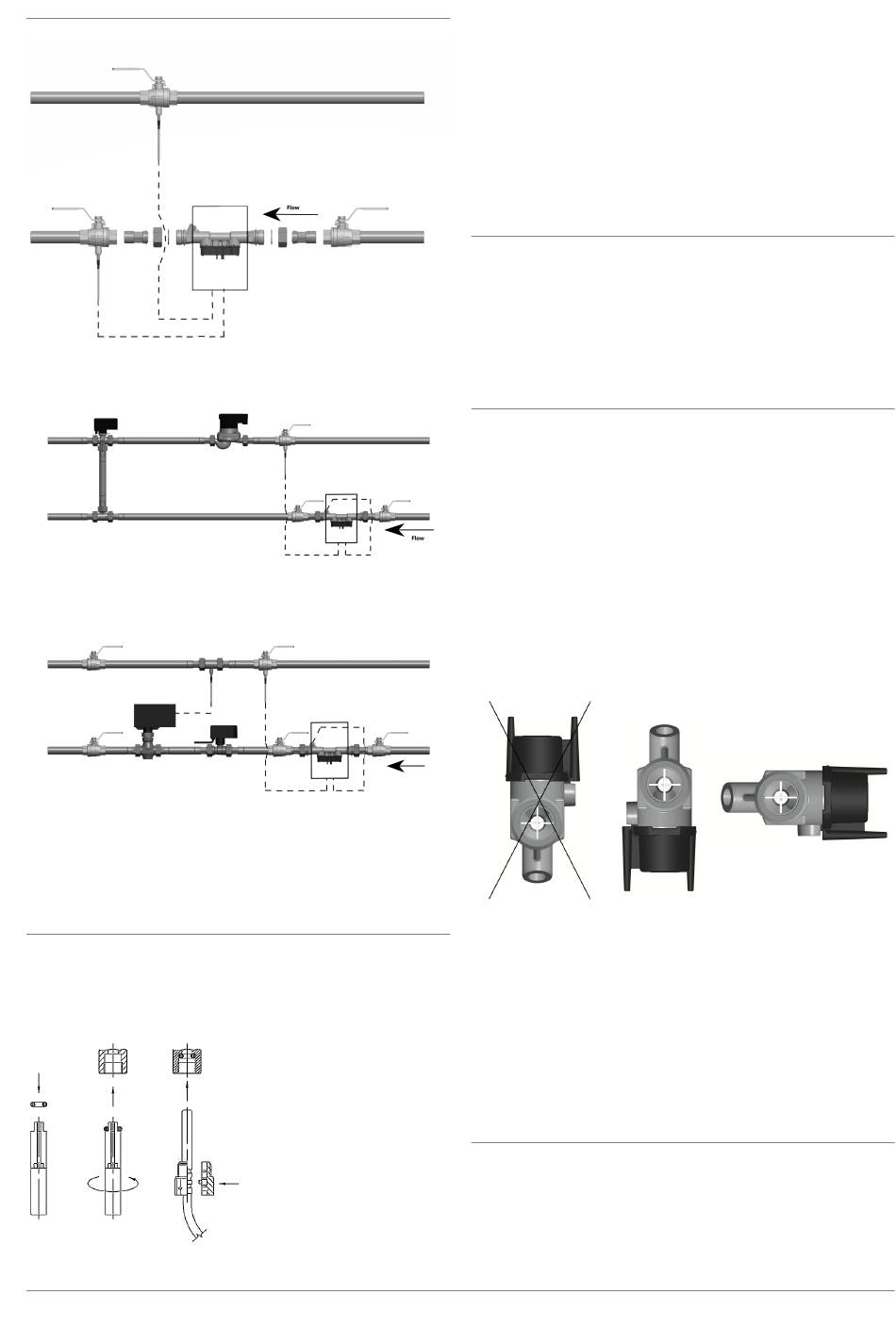

Ábra 3: Bekötés golyóscsappal (DN25-ig ajánlott)
Ábra 4: Bekötés a vízkörbe hozzákeveréssel;
hőmérséklet-érzékelő elhelyezése
Ábra 5: Bekötés a vízkörbe pl. fojtó kapcsolással (az
átfolyás-érzékelő a szabályzószelep /
nyomáskülönbség-szabályzó előtt)
4.4 Szerelési útmutató az adapter készlethez
(közvetlen merülésű hőmérséklet-érzékelő)
A Ø 5,2 × 45 mm hőmérséklet-érzékelőkhöz egy
szerelőkészlet tartozik. Ezzel a hőmérséklet-érzékelőt pl.
egy betétbe vagy egy golyós csapba közvetlenül
belemerülően építheti be.
Siemens Smart Infrastructure
Ábra 6: A szerelőkészlet beszerelése
1. Szerelje be az O-gyűrűt a mellékelt szerelési segédlet
használatával a beépítési helybe.
2. Helyezze a műanyag hollander két felét a hőérzékelő
három hornyára.
3. Nyomja össze a csavarkötést és csavarja be a
csavarkötést ütközésig a beépítési helybe (meghúzási
nyomaték 3 – 5 Nm).
4.5 Forgatónyomatékok
Kérjük, vegye figyelembe az alábbi forgatónyomatékokat a
számláló csavarjainak és anyáinak meghúzása során:
• Csavarok a készülékfedél zárján (1. ábra, 4. sz.): min.
1 Nm
• A többi csavar: Kézzel, kb. 0,5 Nm
4.6 A hidegszámlálók és kombinált meleg-/
hidegszámlálók beépítése
A kondenzvíz képződésének megakadályozása érdekében
vegye figyelembe az alábbi beépítési utasításokat:
• A hidegszámlálót úgy telepítse, hogy a mérőcsövön
lévő fedél oldalra vagy lefelé nézzen.
• Az elektronikát az térfogatmérő egységtől elkülönítve
szerelje fel, pl. a falra.
• Képezzen a csatlakoztatott vezetékekből egy hurkot
lefelé.
• A hővédő tokokat úgy telepítse, hogy a hőmérséklet-
érzékelők vízszintesen, vagy függőlegesen lefelé
álljanak.
Ábra 7: A hidegszámlálók és kombinált meleg-/
hidegszámlálók javasolt beépítési helye
5 Aritmetikai egység
Az aritmetikai egység környezeti hőmérséklete nem
haladhatja meg az 55 °C-ot. Ne tegye ki közvetlen
napsugárzásnak! 10 és 90 °C közötti vízhőmérséklet esetén
az aritmetikai egységet a térfogatmérő egységre vagy a falra
szerelheti.
5.1 Az aritmetikai egység beállítása
Az aritmetikai egység helyzetének beállítását a
következőképpen kell végezni:
1. Csúsztassa felfelé a burkolatot és vegye le.
2. Forgassa el az aritmetikai egységet úgy, hogy a kijelző
könnyen leolvasható legyen.
A6V11905994 14.01.2020 133
