Забележка:
За да свържете външен кабел, отворете
уплътнителите за кабела, така че те да затворят
плътно кабела.
За монтажа на комуникационния блок, направете
следното:
• Ако е необходимо, отворете капака на корпуса, като
разхлабите винта.
За M-шина и импулсни изходни модули, моля, обърнете
внимание и на следните точки:
• • Прокарайте кабела от вън през муфата.
• Изолирайте кабела и го свържете.
• Фиксирайте кабела със скобата за облекчаване
на напрежението.
• Свържете проводниците към свързващата
клема на модула.
• Издърпайте кабелите през корпуса навън,
докато поставяте модула.
• Първо поставете контактните повърхности на
модула върху слота на модула.
• Внимателно натиснете модула навътре.
Според изпълнението на корпуса съблюдавайте
допълнително следните точки:
• При IP 68 изпълнения на корпуса затегнете здраво
кабелното уплътнение.
• При IP 54 изпълнение на корпуса обърнете
внимание на правилното поставяне на накрайника.
• Затворете капака на корпуса като здраво завиете
винта (виж Глава въртящ момент) и здраво
натиснете капака на корпуса.
Забележка:
Ще намерите техническите детайли и данни за
комуникационните модули в тяхната документация.
Забележка:
Най-късно 60 сек след монтажа броячът
разпознава вмъкнатите модули самостоятелно
и е готов за комуникацията респ. импулсен
изход.
7.2 Свързващи клеми
За свързване на външните кабели към модулите се
използват 2-пинов или 4-пинов клеми.
• Изолираща дължина 6 мм
• Капацитет на свързване
• Твърд или гъвкав, 0,14 ... 1,5 мм²
• Гъвкав с жичен краен накрайник с пластмасова
втулка, 0,25 ... 1,5 мм
• Гъвкав с жичен краен накрайник без
пластмасова втулка, 0,25 ... 1,0 мм
• Големина на проводниците 26 ... 14 AWG
• Препоръчана отверка:
• 0,6 × 3,5 mm
• Момент на затягане: 0,35 ... 0,4 Nm
Siemens Smart Infrastructure
2
2
A6V11905994
8 Недемонтируеми температурни датчици
Забележка:
Ако температурните датчици са монтирани в
завода и не подлежат на демонтаж, проводниците
към тях не могат да се откачат, скъсяват или
удължават.
• Поставяйте датчиците в потопяеми гилзи, сферични
вентили или Т-образни муфи. Чувствителният
елемент от датчика за температура трябва да е
поставен на потопяемата втулкова основа.
• Пломбирайте датчиците, за да бъдат защитени от
неправомерни манипулации.
9 Демонтируеми температурни датчици
Забележка:
При използване на демонтируеми температурни
датчици те трябва да притежават собствено
калибриране или удостоверение за съответствие.
Забележка:
Максималната дължина на кабела за
температурния датчик е 10 m. Удължаване не се
допуска.
• Ако е необходимо, отворете капака на корпуса, като
разхлабите винта.
• Прокарайте кабела на температурния сензор от
топлата страна отвън през 4. Наставката отляво,
температурният датчик на студената страна през 5.
Наставка от ляво.

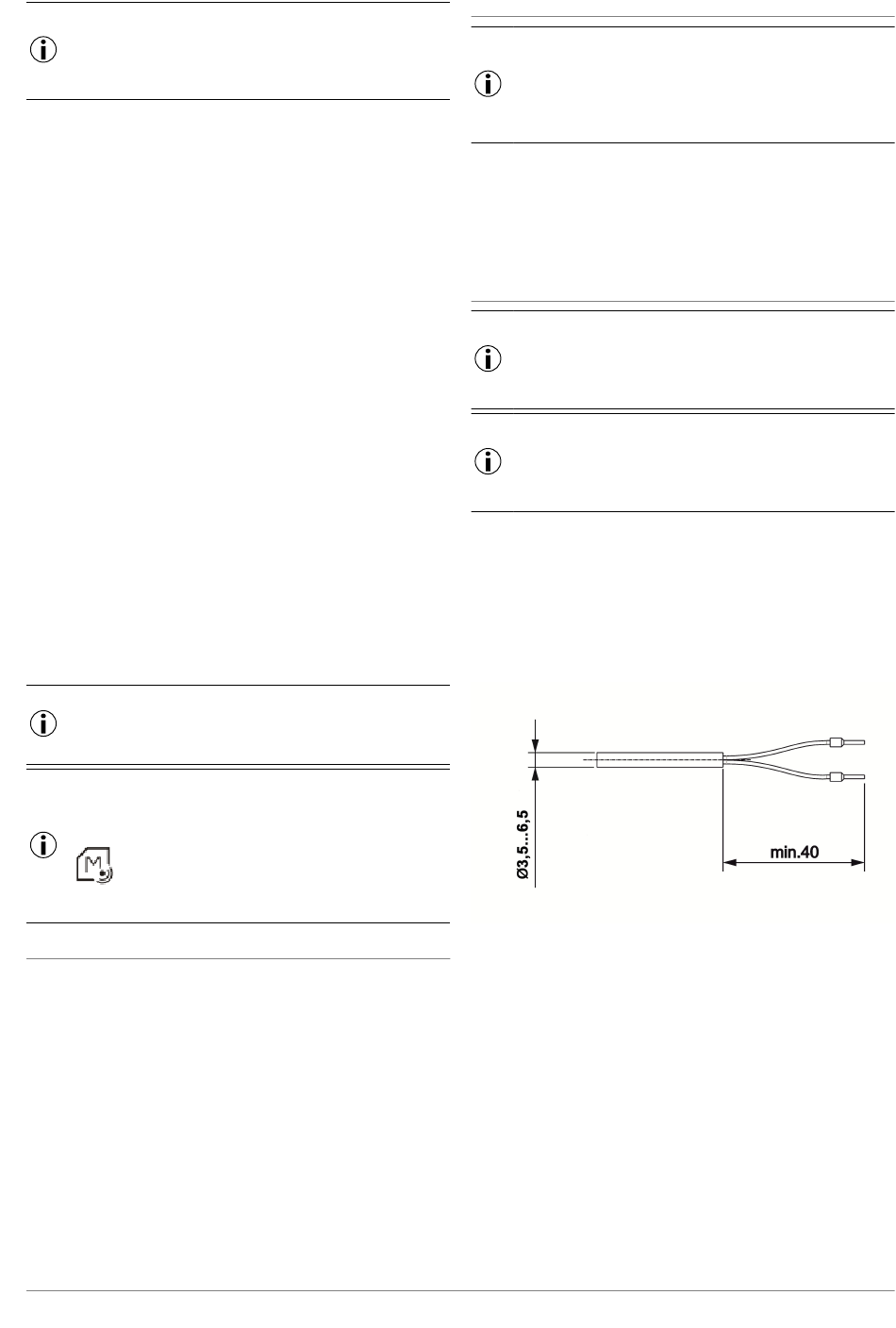

• Изолирайте двата проводника съгласно картината.
Фигура 12: Свързване на температурния датчик
• Свържете жилата съответно на отпечатената
електрическа схема. Свързването се извършва на
клеми 5/6 (температурен датчик топла страна) и 7/8
(температурен датчик студена страна).
• Поставяйте температурните датчици в потопяеми
гилзи, сферични вентили или Т-образни муфи.
Чувствителният елемент от датчика за температура
трябва да е поставен на потопяемата втулкова
основа.
• Пломбирайте датчиците, за да бъдат защитени от
неправомерни манипулации.
• Затворете капака на корпуса като здраво завиете
винта (виж Глава въртящ момент) и здраво
натиснете капака на корпуса.
14.01.2020 49
