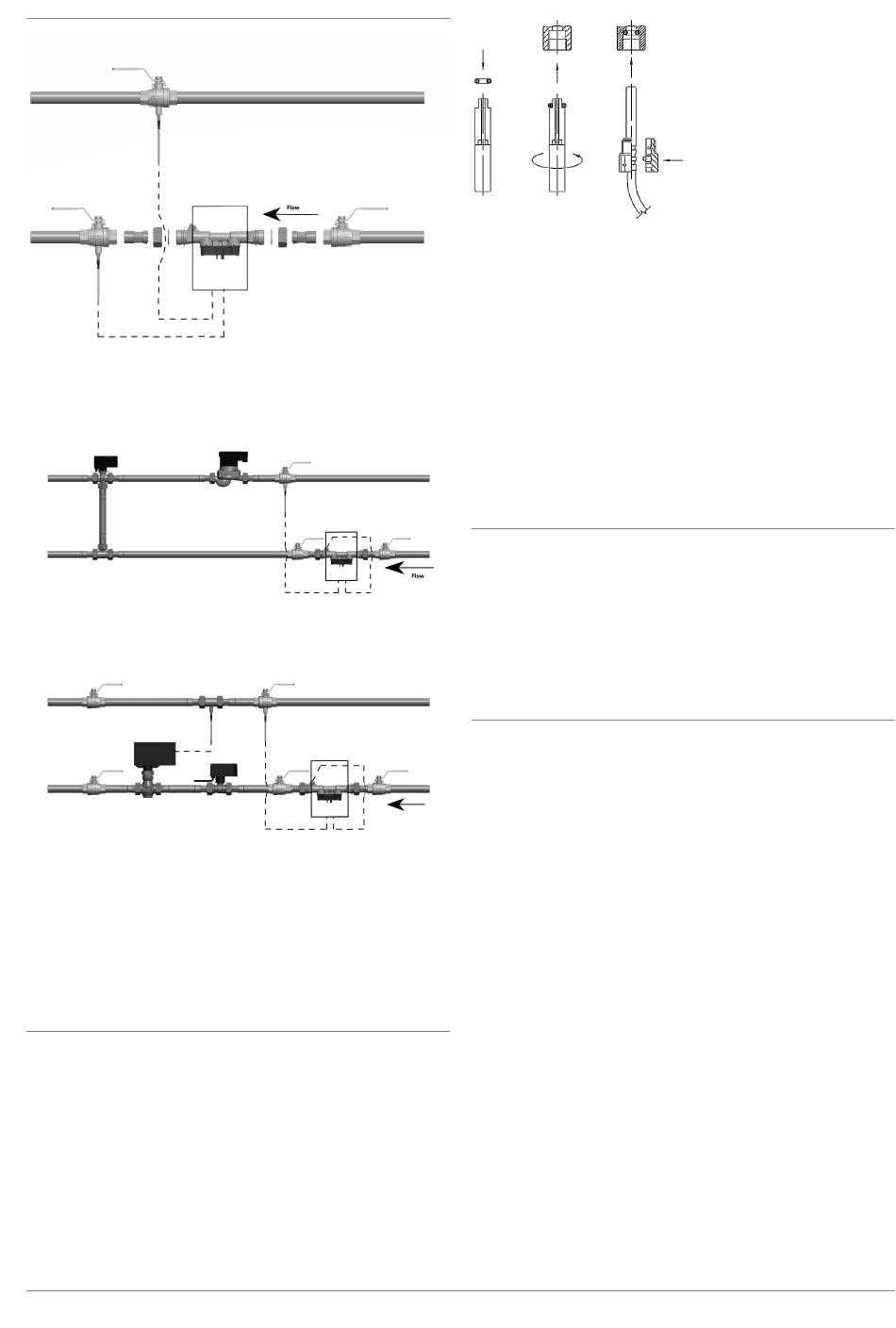

4.3 Примеры монтажа
Рисунок 3. Врезка с шаровым краном (рекомендуется
для изделий с условным проходом до 25
включительно)
Рисунок 4. Врезка в контур с подмешиванием;
расположение датчиков температуры
Рисунок 5. Врезка в контур с, например,
дроссельным регулированием (датчик расхода
установлен в направлении потока перед
регулирующим клапаном /регулятором перепада
давления)
4.4 Указание по монтажу с использованием
адаптерного комплекта (датчик температуры с
прямым погружением)
Счетчики с датчиком температуры Ø 5,2 × 45 мм
поставляются с монтажным комплектом. Используя этот
комплект, вы можете установить датчик температуры,
например, в монтажный элемент или шаровой кран с
прямым погружением.
Siemens Smart Infrastructure
Рисунок 6. Монтаж с использованием адаптерного
комплекта
1.
Поместите в место установки уплотнительное
кольцо круглого сечения с прилагаемым
приспособлением для монтажа/монтажным
штифтом.
2.
Положите обе половины пластикового резьбового
соединений вокруг 3 отверстий датчика
температуры.
3.
Сожмите соединение и вкрутите соединение до
упора в место установки (момент затяжки: 3 ...
5 Н·м).
4.5 Моменты затяжки
При затягивании болтов и гаек счетчика соблюдайте
следующие моменты затяжки:
•
Болт на замке крышки устройства (рис. 1, № 4): не
менее 1 Н·м
•
Все остальные болты: затягивать вручную, около
0,5 Н·м
4.6 Установка счетчиков холода и
комбинированных счетчиков тепла / холода
Во избежание образования конденсата соблюдайте
следующие указания по монтажу:
•
Установите счетчик холода так, чтобы черная
крышка измерительной трубки указывала в сторону
или вниз.
•
Установите операционный блок отдельно от блока
измерения объема, например, на стене.
•
Сформируйте из присоединенных проводов петлю,
указывающую вниз.
•
Установите погружные гильзы так, чтобы датчики
температуры располагались горизонтально или
вертикально, при этом будучи направленными вниз.
