33
2. Presione rápidamente la tecla ◼ para confirmar e ir a la pantalla de configuración de los parámetros
funcionales correspondientes.
3. Presione rápidamente la tecla
Nota: el dispositivo guardará los últimos ajustes configurados automáticamente y la mayor parte de los
ajustes guardados no son volátiles; por ejemplo, cuando apague el dispositivo y vuelva a encenderlo la
próxima vez, cada elemento de ajuste mostrará los ajustes guardados la última vez, excepto los elementos
como los ajustes del cable ECG y el modo de funcionamiento NIBP.
4.9.1 Configuración ECG

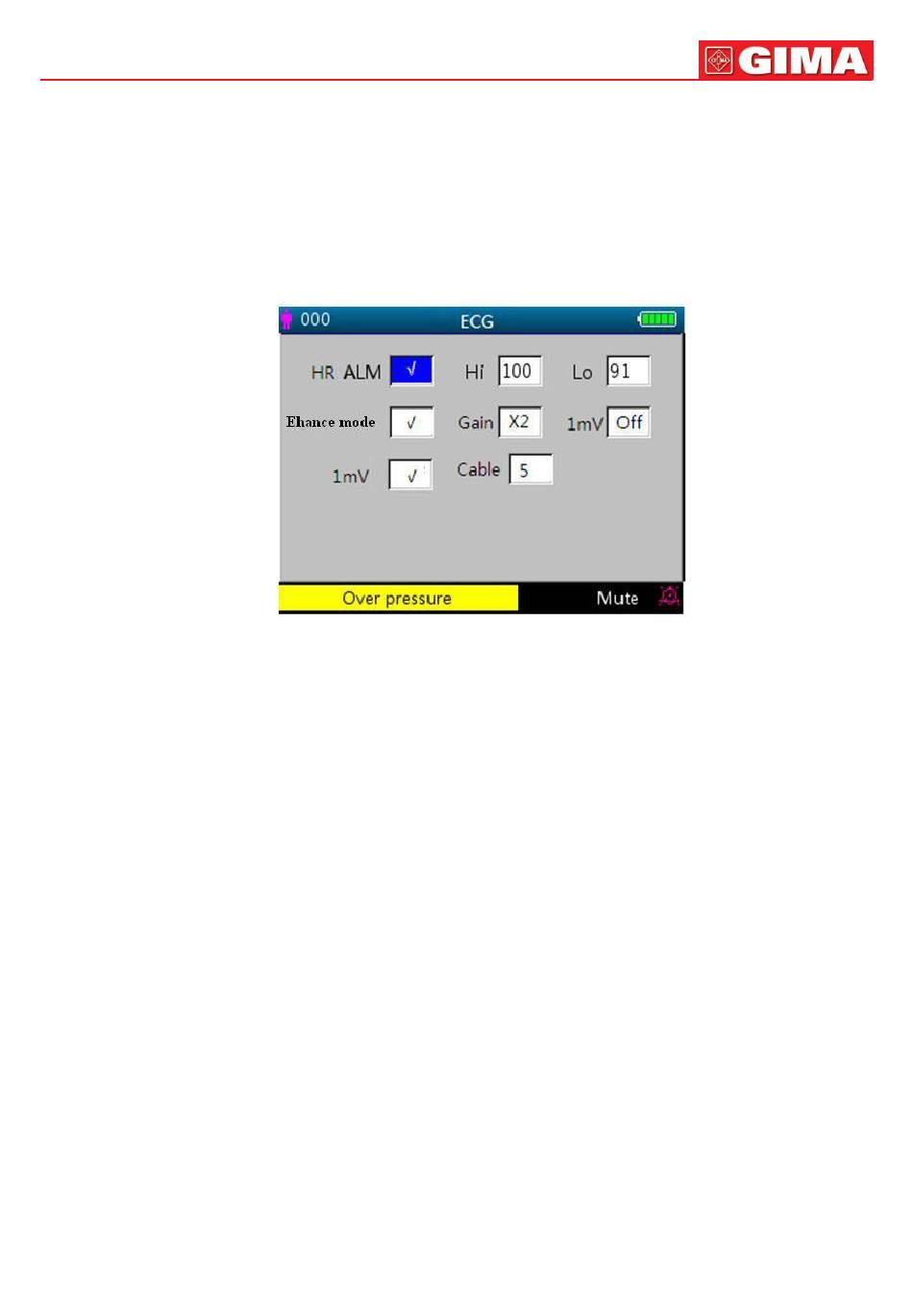

Figura 4.11 Configuración ECG
Descripción de la pantalla:
• HR ALM: pulsador de alarma de frecuencia cardíaca, está predeterminado como "ON" (encendido) y el
usuario no puede configurarlo.
Hi: límite superior ("high") de alarma para HR
Lo: (HR baja): límite inferior para alarma HR
• Lead (derivación): configuración derivaciones ECG.
• Gain (ganancia): configura la ganancia de la onda ECG, "X1, X2, X4, X1/2, X1/4", opcional.
X1: Escala de onda con ganancia de base
X2: Escala equivalente a dos veces la ganancia
de la base
X4: Escala equivalente a cuatro veces la
ganancia de base
X1/4: 1/4 de la ganancia de base
X1/2: mitad del tamaño de escala de la ganancia de base
• 1mV: estado de activación de la señal de calibración interna 1mV. Si selecciona "√ " se activa la señal de
calibración 1mV interna; si selecciona "x" se desactiva. "√" significa que la fuente de la señal ECG será la
señal interna de generación 1mV para la calibración, y la onda de la señal de calibración (1mV, 1Hz onda
cuadrada) se mostrará en la pantalla.
La señal de calibración 1mV se utiliza para probar la función ECG del dispositivo. No se utiliza durante el
funcionamiento normal.
• Enhance mode (modo aumento): cambia el modo de filtro. Si selecciona "√ " se configura el modo
"enhance", es decir con un filtro con ancho de banda aumentado (0.05Hz~40Hz); si selecciona "×" se
configura el filtro con ancho de banda normal (0.5Hz ~ 40Hz).
• Cable: selecciona la cantidad de derivaciones para utilizar el ECG. Opciones "3" y "5" Si selecciona la
opción "3" se pueden seleccionar sólo las derivaciones I, II y III. Si selecciona la opción "5" electrodos, se
pueden seleccionar todas las derivaciones ECG, incluidas las derivaciones I, II, III, aVR, aVL, aVF, V
(V1~V6). La configuración predeterminada de fábrica es "3".
Instrucciones para los parámetros de configuración:
1. Presione las teclas o para mover el cursor y seleccionar los parámetros. El parámetro sobre el que se
encuentra el cursor aparecerá en amarillo. Presione rápidamente la tecla OK ◼ para configurar el
parámetro seleccionado y este se volverá de color azul.
2. Presione de nuevo rápidamente la tecla o para regular o modificar los valores del parámetro.
Presione de nuevo rápidamente la tecla OK ◼ para confirmar y guardar los ajustes.
3. Presione rápidamente la tecla
para salir de la pantalla de configuración del menú.
para volver a la pantalla del nivel superior.
