SCC-C6325

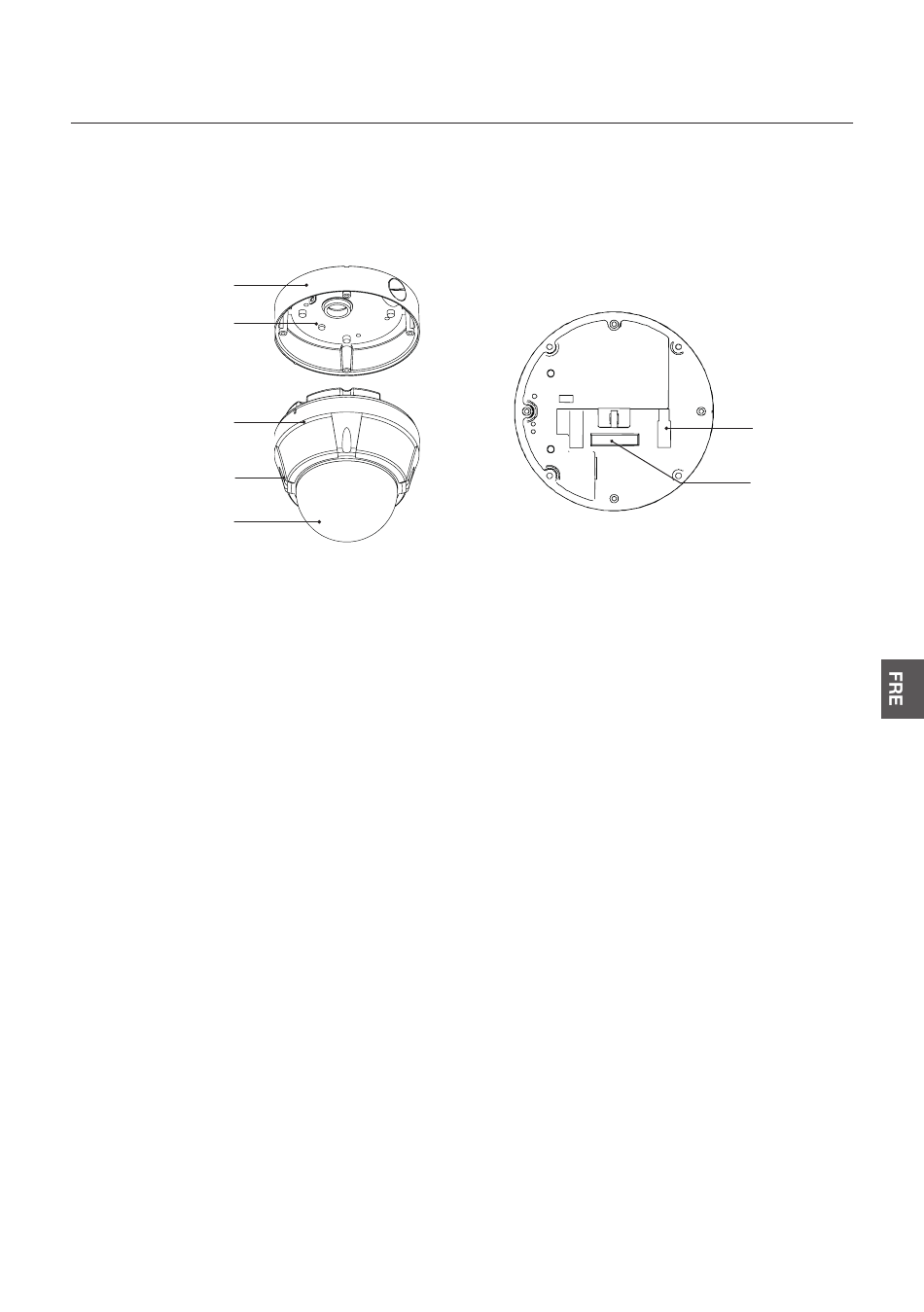

Support pour fi xation en surface
Trou de fi xation
Corps principal
Vis de serrage
Cache de Protection
Unité principale / Support pour fi xation en surface
• Cache de protection
Ne retirez pas le vinyle de protection recouvrant le dôme
avant d'avoir terminé le processus d'installation afi n de
protéger le dôme des égratignures ou de la poussière.
• Support pour fi xation en surface
Ceci sert à installer la caméra directement au plafond.
Après avoir détaché le couvercle, fi xez le support au
plafond. Le corps principal de la caméra sera assemblé
à nouveau à la dernière étape.
N'utilisez pas ce support avec le support pour fi xation
murale ou le support pour fi xation plafond.
Introduction
Arrière de l'unité principale
• Vis de serrage
Permet de fi xer les supports de l'unité principale en
surface, au mur et au plafond.
• Bornier de connexion de câblage
Durant l'installation, les câbles liés à l'alimentation, la
vidéo, la communication et les entrées d'alarme doivent
être branchés sur ce bornier de connexion.
• Commutateur DIP
Règle l'ID et les protocoles de la caméra.
Bornier de con-
nexion de câblage
Commutateur DIP
Français – 11
