Siemens SINAMICS S120 Manual De Producto página 137

①
②
③

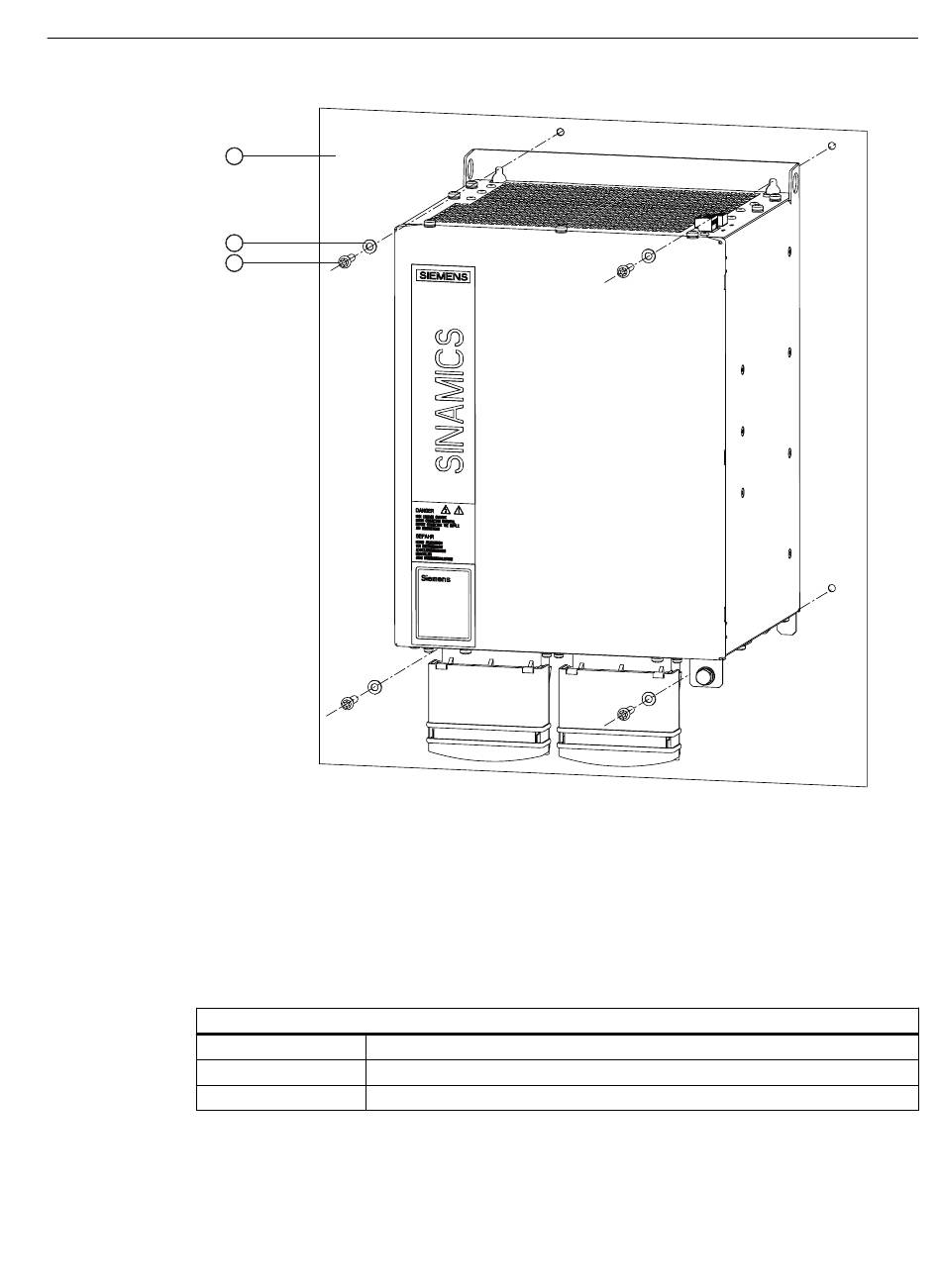

Figura 4-57
Para de apriete para todos los tornillos: 6 Nm (53.1 lbf in)
Tabla 4-20
Active Interface Module
16 kW
36 / 55 kW
80/120 kW
Manual de producto, 06/2019, 6SL3097-5AC00-0EP2
Conexión a la red y componentes de potencia para el lado de la red
1
2
3
Pared de montaje
Arandela
Tornillo M6 (no tornillos de cabeza hexagonal)
Montaje de Active Interface Module de 80 kW o 120 kW
Conexión de conductor de protección
Agujero roscado M5/3 Nm (26.6 lbf in)
Agujero roscado M6/6 Nm (53.1 lbf in)
Agujero roscado M8/13 Nm (115 lbf in)
4.8 Active Interface Modules con refrigeración de aire interna
135
