Conexiones como planos de corte (vista desde abajo)
Nota
En los siguientes planos de corte se representan las diferentes variantes de conexión del
adaptador de circuito intermedio. Las particularidades se resaltan en negrita en la tabla
superior.

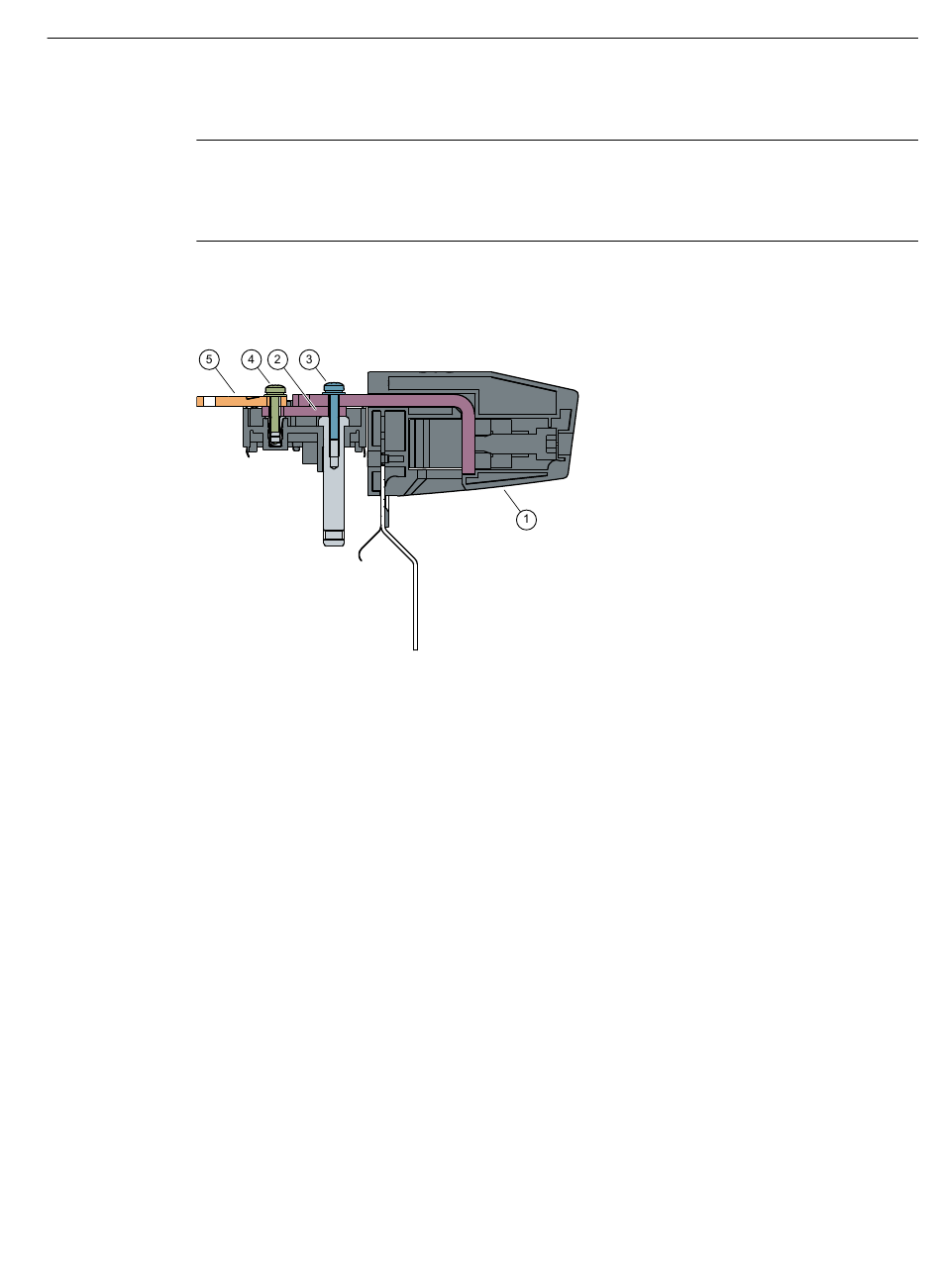

Variante 1: Ancho del módulo 50-100 mm, conexión al grupo de accionamientos desde la derecha
①
②
③
④
⑤
Figura 13-5
Manual de producto, 06/2019, 6SL3097-5AC00-0EP2
Adaptador del CI
Barra de CI (4 mm)
Unión atornillada del adaptador de CI con el módulo con 2 tornillos M4x20
Unión atornillada de la barra de CI con el módulo con 2 tornillos M4x16
Estribos de circuito intermedio
Variante 1 (representación desde abajo)
Construcción del armario y CEM Booksize
13.5 Disposición de los componentes y aparatos
