DMTA-10084-01ES, Rev. 2, Febrero de 2019
El módulo de corrosión EPOCH 6LT incluye la corrección de la trayectoria en V
para todas las sondas duales en su biblioteca de sonda estándar. Las sondas
duales típicamente presentan un ángulo de incidencia en los elementos de
emisión y recepción, conocido como «ángulo de tejado/techo». Debido al ángulo
de techo, el sonido atraviesa la pieza bajo ensayo usando un ángulo de refracción
pequeño. Por lo tanto, la profundidad actual de un reflector dado es ligeramente
inferior a la de la profundidad medida, a menos que la medida esté sujeta a una
corrección (corrección de trayectoria en V) para el ángulo de techo.
• Cuadrícula
La visualización de la cuadrícula simplifica el proceso de creación de informes al
permitir que el usuario guarde las lecturas de espeso en una cuadrícula
personalizable (vea la Figura 11-30 en la página 202). Consulte la sección
«Cuadrícula» en la página 136.
11.7.2 Modos del módulo de corrosión
El módulo de corrosión del detector de defectos por ultrasonido EPOCH 6LT usa dos
modos de operación: escaneo (detección de defectos [FD]) y precisión (corrosión
[CRSN]). Es posible alternar los modos de medición. Cuando el módulo de corrosión
202 Capítulo 11

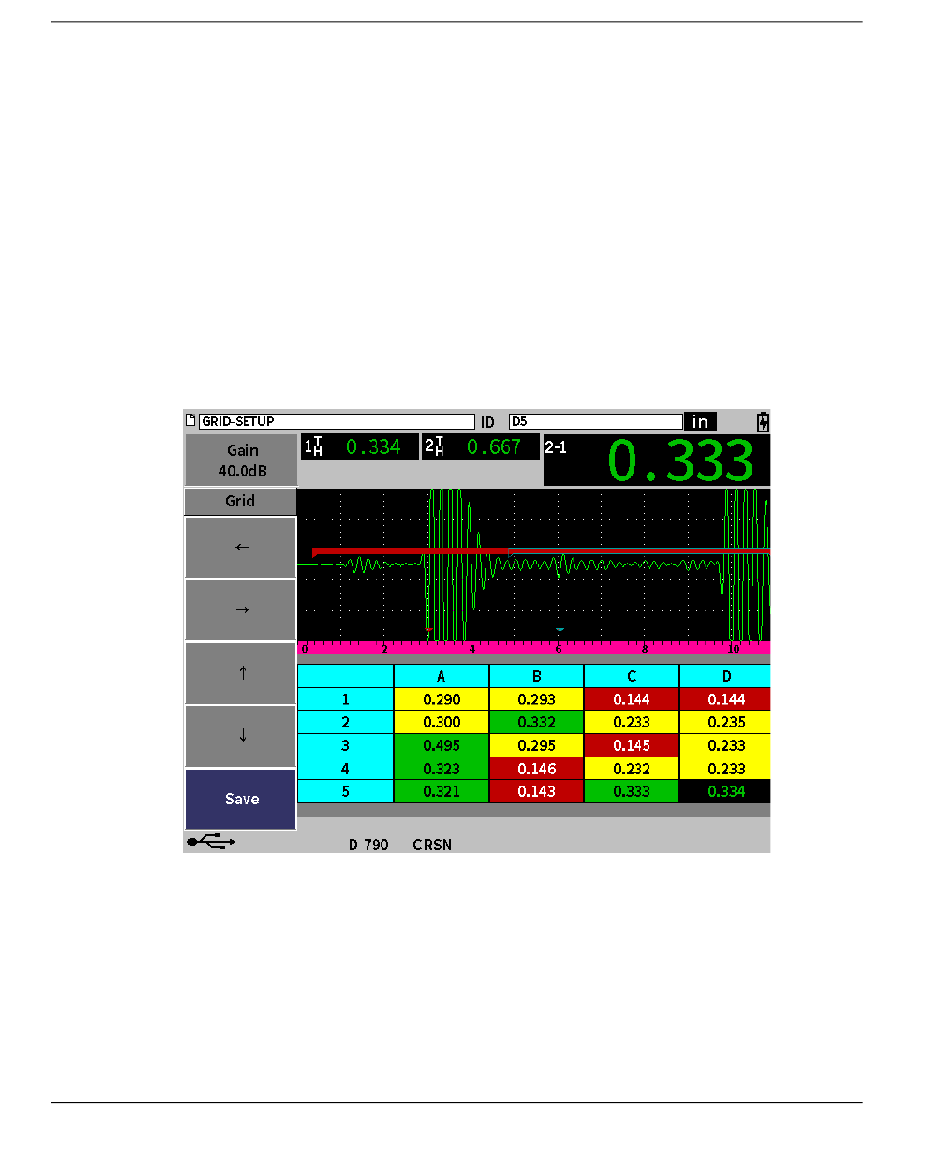

Figura 11-30 Cuadrícula de módulo de corrosión
