Toro Groundsmaster 4010 Manual Del Operador página 34

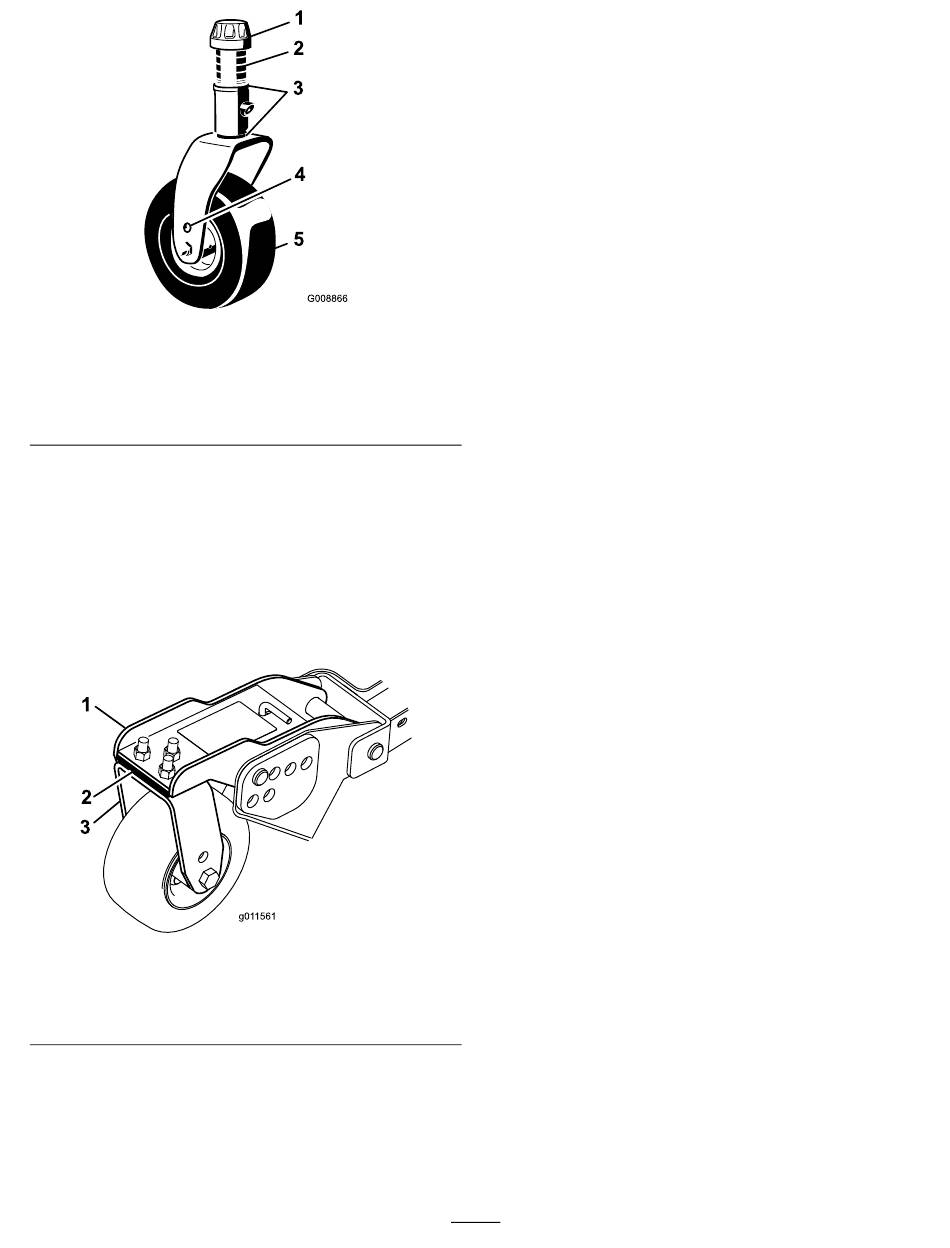

Figura 29
1. Casquillo tensor
2. Espaciadores
3. Suplementos
Ajuste de las unidades de corte laterales
Gire la cuchilla de cada eje hasta que los extremos estén
orientados hacia adelante y hacia atrás. Mida desde el
suelo hasta la punta delantera del filo de corte. Ajuste los
suplementos de 3 mm de las horquillas de las ruedas giratorias
delanteras hasta que la altura de corte corresponda con la
marca de la pegatina (Figura
exterior solamente, consulte
unidad de corte (página 56).
Figura 30
1. Brazo de la rueda giratoria
delantera
2. Suplementos
Cómo igualar la altura de corte entre las unidades de
corte
1. Alinee de lado a lado la cuchilla del eje exterior de cada
unidad de corte lateral. Mida desde el suelo hasta la
parte delantera del filo de corte de ambas unidades,
4. Taladro de montaje del eje
superior
5. Rueda giratoria
30). Para el eje de la cuchilla
Ajuste de la inclinación de la
3. Horquilla de la rueda
giratoria delantera
y compare las dimensiones. La diferencia entre las
medidas debe ser de 3 mm o menos. No haga ningún
ajuste ahora mismo.
2. Alinee de lado a lado la cuchilla del eje interior de la
unidad de corte lateral y el eje exterior correspondiente
de la unidad de corte delantera. Mida desde el suelo
hasta la punta del filo de corte en el borde interior de
la unidad de corte lateral hasta el borde exterior de la
unidad de corte delantera, y compare. La medida en la
unidad de corte lateral no debe variar en más de 3 mm
de la unidad de corte delantera.
Nota: Las ruedas giratorias de las tres unidades de
corte deben permanecer en el suelo con el contrapeso
aplicado.
Nota: Si es necesario efectuar algún ajuste para que
coincida el corte entre las unidades de corte delantera y
laterales, realice los ajustes en las unidades de corte
laterales solamente.
3. Si el borde interior de la unidad de corte lateral está
demasiado alto respecto al borde exterior de la unidad
de corte delantera, retire un suplemento de 3 mm
de la parte inferior del brazo interior delantero de la
rueda giratoria en la unidad de corte lateral
30). Vuelva a comprobar la medida entre los bordes
exteriores de ambas unidades de corte laterales y el
borde interior de las unidades de corte laterales y el
borde exterior de la unidad de corte delantera.
4. Si el borde interior sigue estando demasiado alto, retire
otro suplemento de 3 mm de la parte inferior del brazo
interior delantero de la rueda giratoria de la unidad
de corte lateral y un suplemento de 3 mm del brazo
exterior delantero de la rueda giratoria de la unidad de
corte lateral.
5. Si el borde interior de la unidad de corte lateral está
demasiado bajo respecto al borde exterior de la unidad
de corte delantera, añada un suplemento de 3 mm a la
parte inferior del brazo interior delantero de la rueda
giratoria en la unidad de corte lateral. Compruebe la
medida entre los bordes exteriores de ambas unidades
de corte laterales y el borde interior de las unidades
de corte laterales y el borde exterior de la unidad de
corte delantera.
6. Si el borde interior sigue estando demasiado bajo,
añada otro suplemento de 3 mm a la parte inferior
del brazo interior delantero de la rueda giratoria de
la unidad de corte lateral y un suplemento de 3 mm
al brazo exterior delantero de la rueda giratoria de la
unidad de corte lateral.
7. Una vez que la altura de corte coincida en los bordes de
las unidades de corte delantera y laterales, compruebe
que la inclinación de la unidad de corte lateral sigue
siendo de 8 a 11 mm. Ajuste según sea necesario.
34
(Figura
