Todos los modelos
AJUSTE DE LOS FAROS
Haz más alto
Haz más bajo
3. Coloque de nuevo los paneles
laterales. Consulte PANELES
DE LA CARROCERÍA en el su-
bapartado EQUIPO .
Ajuste de la orientación
horizontal de los faros, luces
largas (solo modelos japoneses)
Si las luces largas están desajusta-
das (demasiado a la derecha o a la
izquierda), realice el procedimiento
siguiente:
1. Retire los dos paneles laterales
de la parte central.
2. Para ajustar los faros, gire el
botón de ajuste aplicable.

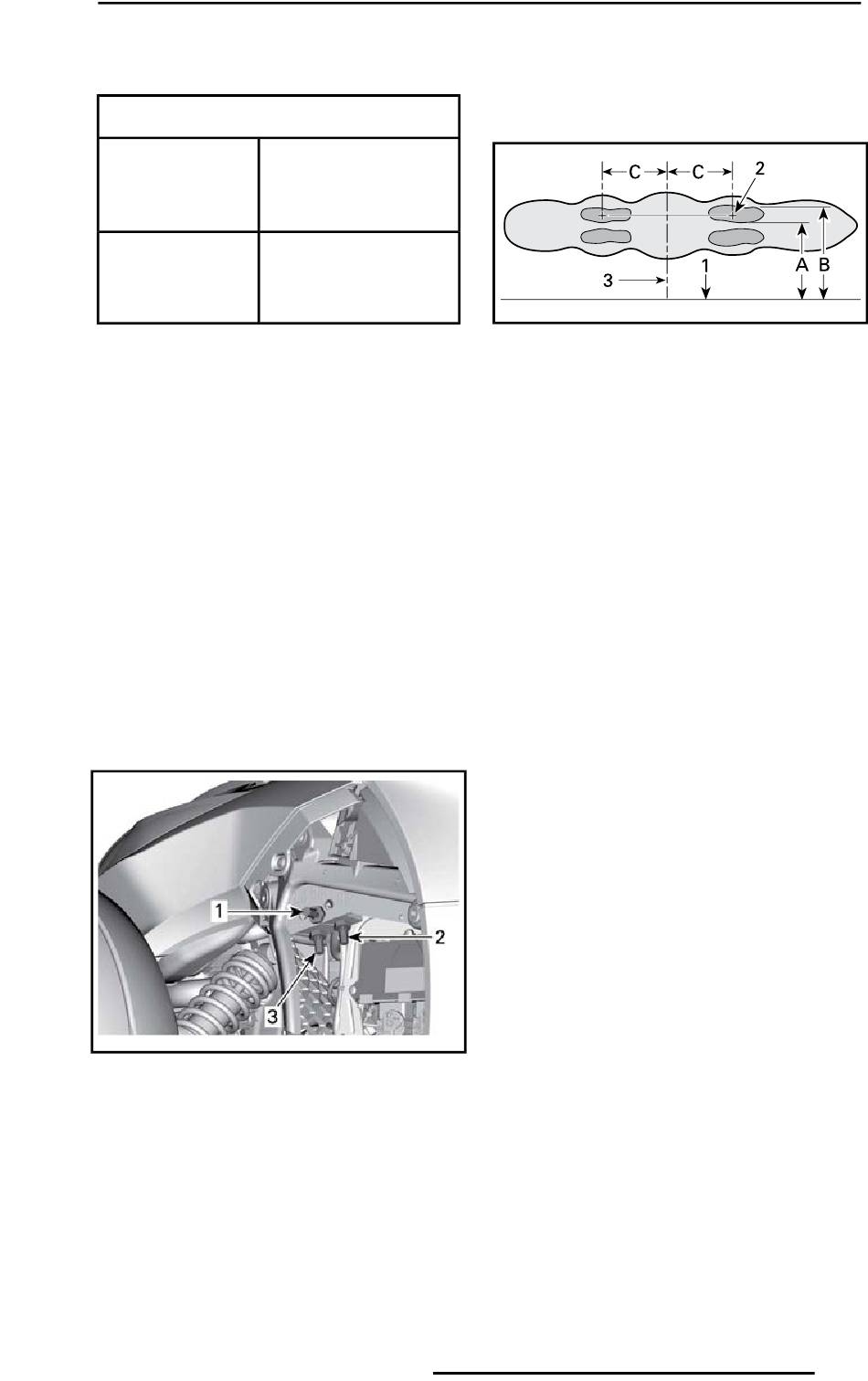

VISTA DE LA PARTE IZQUIERDA
1. Botón de ajuste horizontal de las luces
largas "HBH"
2. Botón de ajuste vertical de las luces
largas "HBH"
3. Botón de ajuste vertical de las luces
largas "LB"
Ajuste ambas luces largas de modo
que la línea trazada desde el centro
del punto de enfoque (la zona más
brillante) hasta el centro del conjun-
Gire el botón en el
sentido de las agujas del
reloj.
Gire el botón en el
sentido contrario a las
agujas del reloj.
PROCEDIMIENTOS DE MANTENIMIENTO
to de faros sea paralela a la línea
central en la parte delantera y trase-
ra del vehículo.
REFLEJO DE LA LUZ LARGA SOBRE LA
SUPERFICIE DE PRUEBAS (AMBOS FA-
ROS)
1. Masa
2. Punto de enfoque
3. Línea central del vehículo
A. 703 mm por encima del suelo
B. 773 mm por encima del suelo
C. 122 mm ± 35 mm desde la línea central
del vehículo
159
