5.4 MANDRIL

ADVERTENCIA: Dado que el uso normal y correcto de los mandriles ocasiona naturalmente un
poco de desgaste y marcas, es necesario examinarlo periódicamente para detectar desgastes y
marcas excesivos, prestando especial atención al diámetro de la cabeza, la zona de agarre de la
mandíbula de cola o las alteraciones evidentes del vástago y cualquier distorsión del mandril. Los
mandriles que fallan durante el uso pueden salir despedidos de la herramienta. Es responsabilidad
del cliente asegurarse de que los mandriles sean reemplazados antes de que se produzcan niveles
excesivos de desgaste y siempre antes del número máximo recomendado de colocaciones.
Contacte con su representante de STANLEY Engineered Fastening, que le dirá cuál es esa cifra
midiendo la carga de la brocha de su aplicación con una herramienta de prueba calibrada.
5.4.1 CARGA DEL MANDRIL

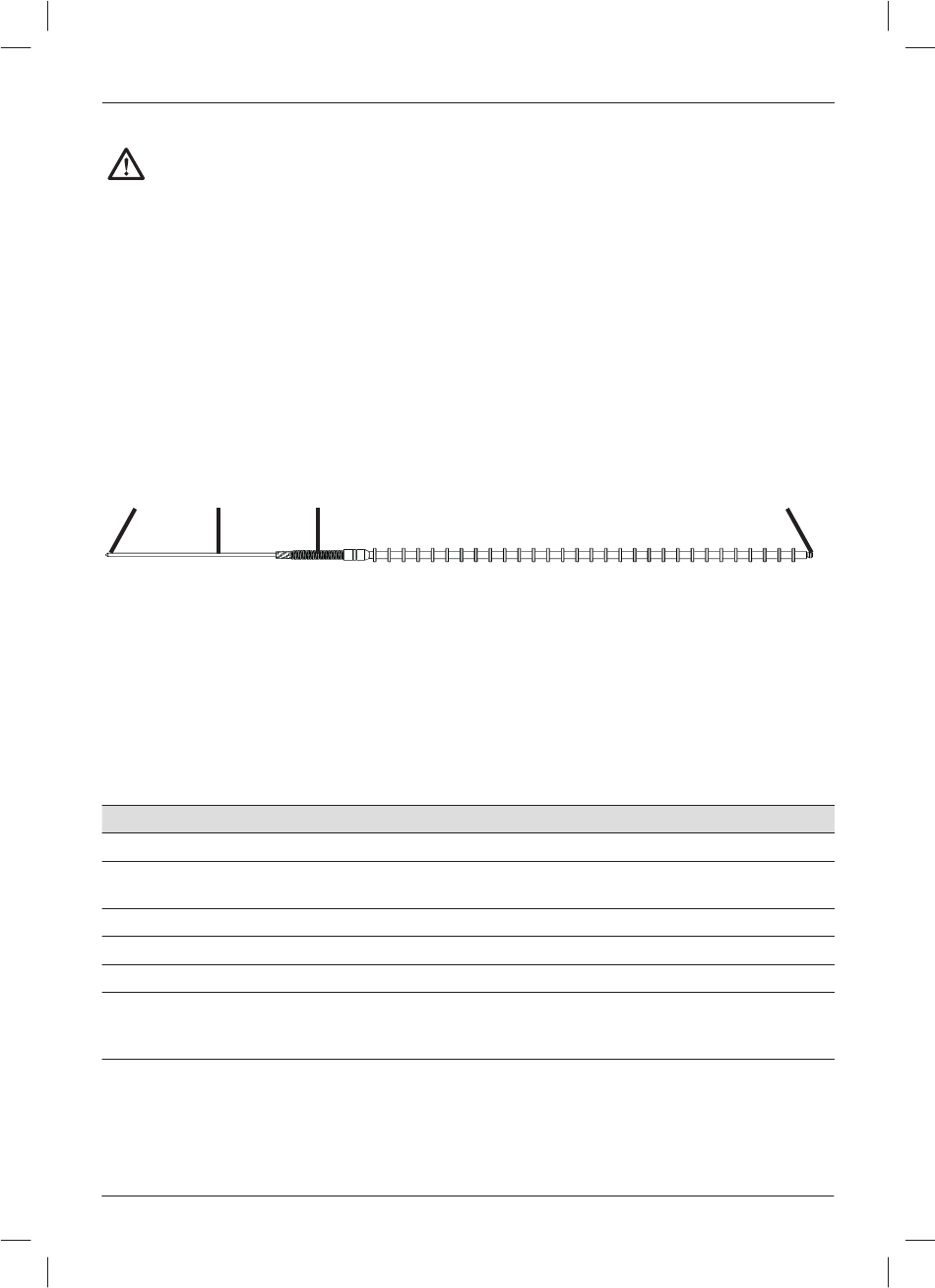

• Inserte un mandril en el extremo de cola de las fi jaciones a través de la vaina de papel.
• Deslice el muelle de empuje del mandril en el mandril comprobando que la orientación sea la correcta
que se muestra a continuación
• Agarrando el extremo de cola del mandril, arranque la vaina de papel de alrededor de las fi jaciones.
EXTREMO DE
MANDRIL
COLA
5.4.2 AJUSTE DEL TOPE DEL MANDRIL
• Quite el mandril de la herramienta y asegúrese de que la herramienta esté en la posición inicial.
• Extraiga el cartucho de mandíbula de cola
• Tomando como referencia la fi gura de la sección 5.3.2, extraiga totalmente el tornillo de bloqueo al
que se accede desde el tapón terminal
• Usando la llave hexagonal de 3 mm, ajuste el tornillo de ajuste según sea necesario.
• Vuelva a colocar el tornillo de bloqueo después de ajustar el tornillo de ajuste.

6. MANTENIMIENTO DE LA HERRAMIENTA

6.1 FRECUENCIA DE MANTENIMIENTO

Elemento
Inspección general de la herramienta
Compruebe si el mandril presenta desgaste
o daños
Revise y limpie las mandíbulas de la boquilla
Revisar y desengrasar el anillo OP del tornillo
Quite, inspeccione y limpie las mandíbulas de cola
Desmonte completamente, reemplace los
componentes desgastados y engrase el
accionamiento de la unidad
*Contacte con el centro de servicio autorizado para completarlo
MUELLE DE
EMPUJE
FIJACIONES
Frecuencia
Diaria
Diaria
Cada día o cada 10.000 instalaciones
Semanalmente
Semanalmente
500.000 instalaciones o anualmente*
CABEZA DEL
MANDRIL
