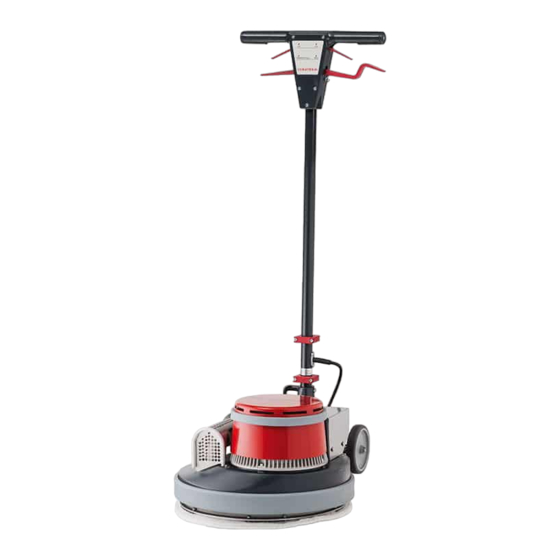

Thermopad
Thermopad HS
Vor Inbetriebnahme
der Maschine unbedingt
Bedienungsanleitung lesen!
Read these instructions
carefully before
operating the machine!
Lire attentivement
le mode d'emploi
avant la mise en
service de la machine!
Leggere accuramente
le seguenti istruzioni
prima di mettere in
funzione la macchina!
Por favor, antes de
efectuar el manejo
de la maquina ruego
lean detenidamente
las instrucciones!
19.06.2019
Original-Bedienungsanleitung
Einscheibenmaschinen und Zubehör
Operating Manual
Single brush machine and Accessories
Mode d'Emploi
Monobrosses et Accessoires
Manuale d'istruzione
Monospazzole e accessori
Manual de Instrucciones
Máquinas Monodisco y equipo Accesorio
Dieses Gerät ist nur für den
gewerblichen und industriellen
Gebrauch und nicht für private
Nutzung bestimmt!
This machine is intended
for industrial and professional
use only!
Les machines sont seulement
destinées à un usage industriel
et professionnel!
Le macchine sono destinate
soltanto per l'uso professionale
ed industriale!
Estas máquinas son solamente
de uso industrial y profesional!
