カメラのコンポーネント

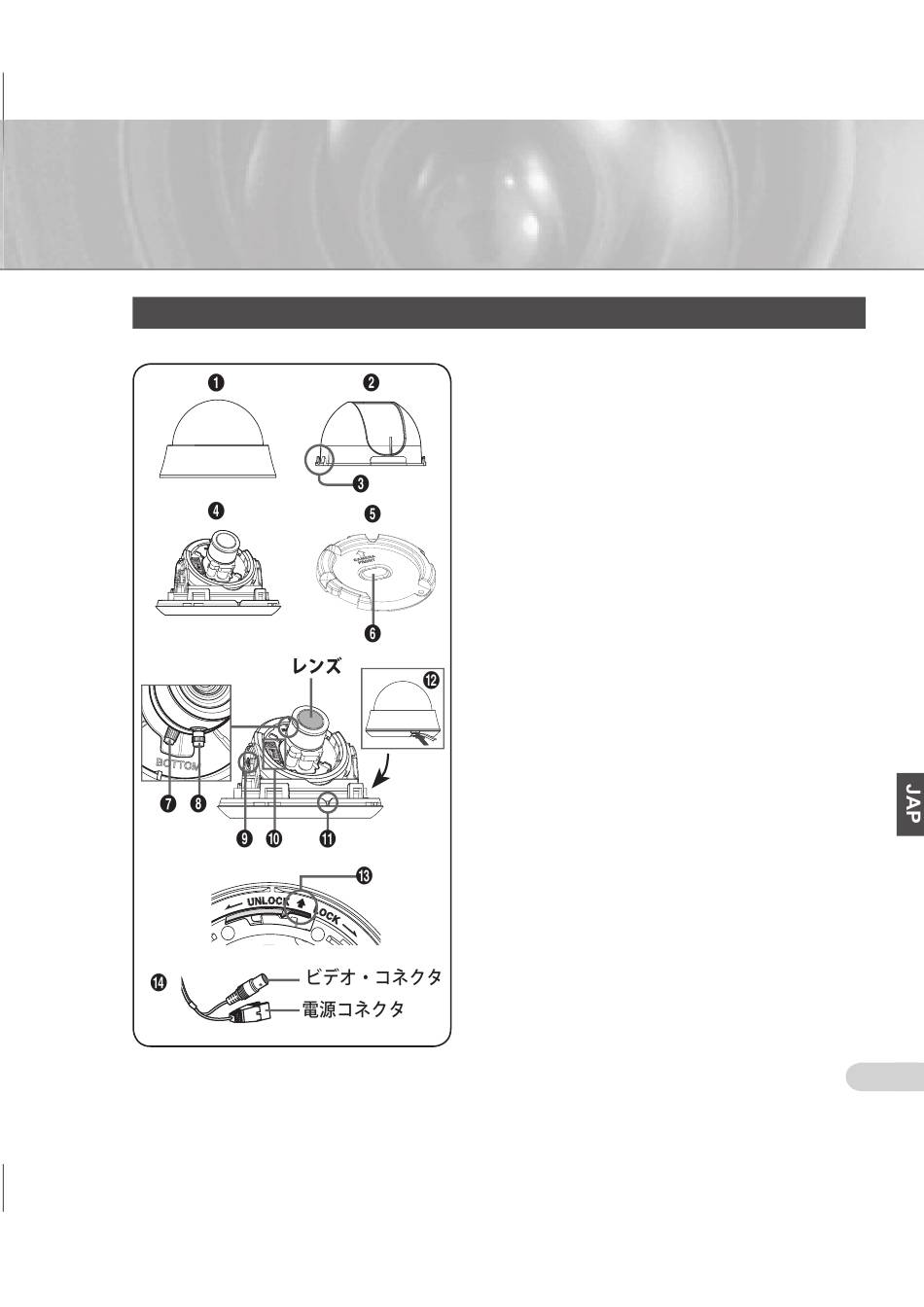

各部の名称と機能：
7C_Jap.indd 7
All manuals and user guides at all-guides.com
1. カバードーム : インナーカバー、レンズ、本体を保護
2. インナーカバー : 本体を保護するためのカバーです。
3. ウィングロッカー : インナーカバーを取り外すには細
4. 本体 : レンズ、スイッチボード、PCB ボード、ネジ等
5. マウント・ブラケット : 天井または壁への固定具とし
6. シーリング・マウント・オープナー : 天井に設置する
7. ズームレバー : このレバーを使うとレンズズームを調
8. ピントレバー : レンズのピントは左右に回して調節し
9. ティルト固定ネジ : このネジを使ってレンズの傾斜を
10. スイッチボード : 機能スイッチと位相制御スイッチの
11. ネジ溝マーク : 本体をマウント・ブラケットに取り付
12. ロッカー : カバードームの開閉に使用します。 ロッ
13. ロック・リリーサー : 本体からマウント・ブラケッ
14. ケーブル : ビデオ・コネクタと BNC ケーブル、電源
するためのカバーです。
長いスクリュードライバをその狭いスポット内に押
し込み、外側に押して下さい。
を含みます。
て使用します。 パッケージに同封されている 3 本の長
いネジでこれを固定します。
場合には、天井に回線接続するためにこれを取り外
してください。
節、固定することが出来ます。
ます。 固定するには右方向に回します。
調節し、固定します。
2 種類の制御スイッチが備わっています。 ボードの中
央に 8 つの機能スイッチ、その両サイドに２つの位
相制御ボタンがあります。
けるには、この本体のネジ溝マークをマウント・ブ
ラケットのカメラ・フロント側の幅広いネジ溝に合
わせてはめ込みます。
カーを押すとカバードームが開きます。
トを取り外したり、設置されたカメラをマウント・
ブラケットから外すにはこれを外側に押し、本体を
UNLOCK の方向に回します。
コネクタと電源アダプタを接続します。
