3 Idrifttagningsformulär
Gå till produktsidan E-line på www.vetus.com och ladda ner driftsätt-
ningsformuläret.
För att göra ett garantianspråk,
fyll i beställningsformuläret i sin helhet och
skicka formuläret till: equipment@vetus .com

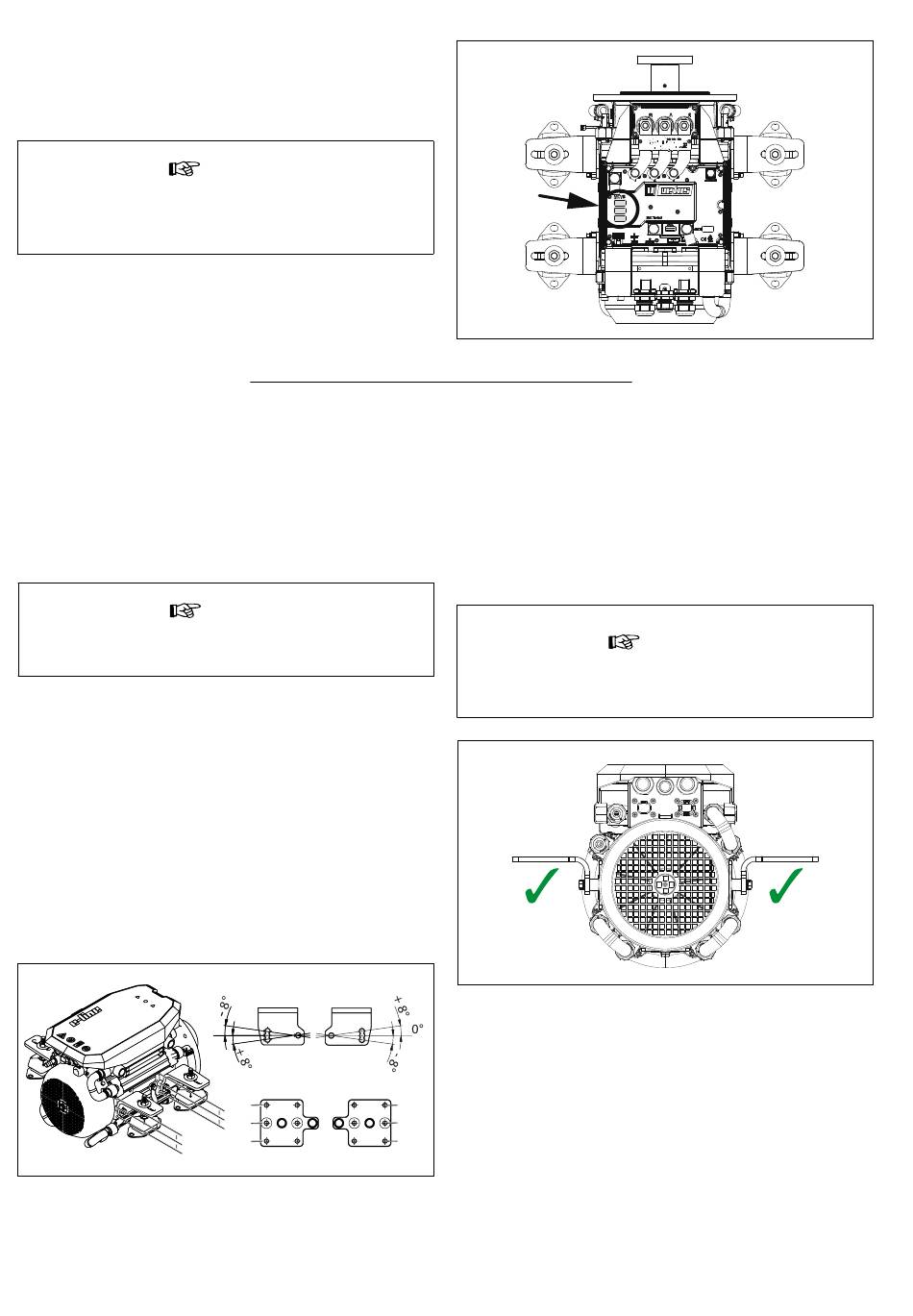

Serienumret för MCVB (Motor Controller Vetus Boosted Charge-funk-
tion) finns på följande plats:
4

Motorinstallation

4 .1 Motorstöd
Alla komponenter i framdrivningssystemet måste vara korrekt inrik-
tade för att säkerställa korrekt funktion.
Grunden måste vara tillräckligt styv för att upprätthålla detta under
alla förhållanden.
E-Line-motorn är konstruerad för att motstå propellerns drag-
kraft . Ett trycklager är inte nödvändigt .
När du bestämmer fundamentets mått, ta hänsyn till ett spelrum på
minst 10 mm mellan motorn och fundamentet.
Motorstödens monteringsytor måste vara på samma nivå. Detta för-
hindrar förvrängning av gummielementen i de flexibla motorstöden.
Motorn måste alltid hållas fri från länsvatten .
4 .2

Flexibel montering

Den flexibla installationen är speciellt anpassad till motorns egenska-
per. Använd de medföljande flexibla motorstöden (vibrationsdämpa-
re); dessa har utvecklats speciellt för elektriska framdrivningsmotorer.
108
370301.01
o
Bservera
o
Bservera
0°
-1
0
+1
Vibrationsspjällen måste monteras utan spänning i längdriktningen.
Förvrängda vibrationsdämpare kan överföra vibrationer och buller
till båten.
Monteringsfästena är lätt justerbara i höjd och i en vinkel på 0° eller
8°. Detta underlättar ommotorisering och anslutning till en befintlig
propelleraxel.
Efter mottagandet är motorfästena i transportläge . Demontera
fästena, vrid dem en halv varv och sätt ihop dem igen .
För fram- och baksidan av motorinställningen måste kompressionen
till vänster och höger vara densamma. En skillnad i kompression
mellan fram och bak är tillåten och ofta oundviklig.
• Placera motorn på motorstödet och vänta 48 timmar innan du
startar inriktningen. Om det inte går att vänta så länge, ställ in stö-
-1
0 den så att motorn är 0,75 mm för hög.
+1
