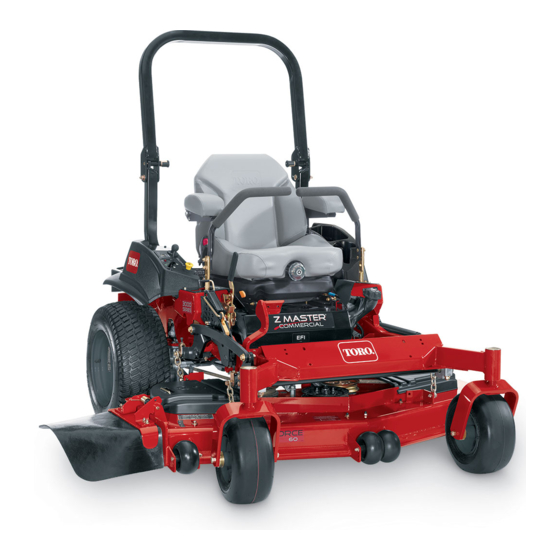

Cortacésped con conductor Z
Master
®
Commercial 3000 Series
con cortacésped de descarga lateral TURBO
FORCE
®
de 152 cm (60 pulgadas)
Nº de modelo 74956—Nº de serie 313000001 y superiores
Form No. 3375-660 Rev C
*3375-660* C

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Toro Z Master Commercial 3000 Series

  • Página 1 Cortacésped con conductor Z Master ® Commercial 3000 Series con cortacésped de descarga lateral TURBO FORCE ® de 152 cm (60 pulgadas) Nº de modelo 74956—Nº de serie 313000001 y superiores *3375-660* C Registre su producto en www.Toro.com. Traducción del original (ES)
  • Página 2: Figura 1

    Servicio con su Distribuidor Toro Autorizado. Técnico Autorizado o con Asistencia al Cliente de Toro, y tenga a mano los números de modelo y serie de su producto. Los parachispas Toro genuinos están homologados por el Figura 1 identifica la ubicación de los números de modelo...
  • Página 3: Tabla De Contenido

    Este manual identifica peligros potenciales y contiene Calendario recomendado de mantenimiento ....31 mensajes de seguridad identificados por el símbolo de alerta Lubricación ..............32 de seguridad (Figura 2), que señala un peligro que puede Engrase y lubricación..........32 causar lesiones graves o la muerte si usted no sigue las Puntos de engrase del cortacésped ......32 precauciones recomendadas.
  • Página 4: Seguridad

    Seguridad Mantenimiento de la carcasa del cortacésped ....58 Nivelación de la Carcasa del Cortacésped ....58 Mantenimiento de las cuchillas de corte .....60 El uso o mantenimiento indebido puede causar lesiones. Retirar la Carcasa del Cortacésped......62 Para reducir el riesgo potencial de lesiones, cumpla Cambio del deflector de hierba .........63 estas instrucciones de seguridad y preste siempre Limpieza ..............64...
  • Página 5 • seguridad están colocados y que funcionan correctamente. Tenga cuidado al cargar o descargar la máquina en/desde No opere la máquina si no funcionan correctamente. un remolque o un camión. • Tenga cuidado al acercarse a esquinas ciegas, arbustos, Operación árboles u otros objetos que puedan dificultar la visión.
  • Página 6 • Cierre el combustible antes de almacenar o transportar el cortacésped. No almacene el combustible cerca de una llama, y no lo drene dentro de un edificio. • Aparque la máquina en una superficie nivelada. Ponga el freno de estacionamiento. No permita jamás que la máquina sea revisada o reparada por personal no debidamente formado.
  • Página 7: Indicador De Pendientes

    Indicador de pendientes G011841 Figura 3 Esta página puede copiarse para uso personal. 1. La pendiente máxima en que puede utilizarse la máquina con seguridad es de 15 grados. Utilice el Diagrama de pendientes para determinar el ángulo de una pendiente antes de proseguir. No utilice esta máquina en pendientes de más de 15 grados. Doble por la línea correspondiente a la pendiente recomendada.
  • Página 8: Pegatinas De Seguridad E Instrucciones

    Pegatinas de seguridad e instrucciones Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. 68-8340 1-403005 98-5954 103-2076 54-9220 58-6520 1.
  • Página 9 110-2067 110-2068 1. Lea el Manual del operador. 107-2102 114-4466 1. Principal, 25A 3. Carga, 25A 2. Toma de fuerza, 10A 4. Auxiliar, 15A 109-7232 1. Rápido 3. Punto muerto 2. Lento 4. Marcha atrás...
  • Página 10 116-0752 115-7445 1. Cerrar 2. Abrir 1. Engrase las poleas y los ejes 2. Intervalo de mantenimiento – 50 horas 116-1654 116-0205 116-1716 1. Combustible 6. Contador de horas 2. Vacío 7. Toma de fuerza 3. Medio lleno 8. Freno de estacionamiento 4.
  • Página 11 Símbolos de la batería Algunos de estos símbolos, o todos ellos, están en la batería 1. Riesgo de explosión 6. Mantenga a otras 116-3303 personas a una distancia prudencial de la batería. 2. No fume, mantenga 7. Lleve protección ocular; alejado del fuego y de las los gases explosivos llamas desnudas.
  • Página 12 109-7069...
  • Página 13: El Producto

    El producto Contador de horas El contador de horas registra el número de horas de operación de la máquina. Funciona cuando el motor está en marcha. Utilice el recuento de horas para programar el mantenimiento regular (Figura 6). Indicador de combustible El indicador de combustible está...
  • Página 14: Especificaciones

    Accesorios Está disponible una selección de accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Concesionario o Servicio Técnico Autorizado o visite...
  • Página 15: Operación

    Operación PELIGRO En determinadas condiciones durante el repostaje, Nota: Los lados derecho e izquierdo de la máquina se puede tener lugar una descarga de electricidad determinan desde la posición normal del operador. estática, produciendo una chispa que puede prender los vapores de la gasolina. Un incendio o Cómo añadir combustible una explosión provocados por la gasolina puede causarle quemaduras a usted y a otras personas así...
  • Página 16: Verificación Del Nivel De Aceite Del Motor

    Importante: No utilice aditivos de combustible que contengan metanol o etanol. Agregue la cantidad adecuada de estabilizador/acondicionador a la gasolina. Nota: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con gasolina fresca. Para G009189 reducir al mínimo los depósitos de barniz en el sistema de combustible, utilice siempre un estabilizador de combustible.
  • Página 17: Uso Del Sistema De Protección Anti-Vuelco (Rops)

    Uso del sistema de protección anti-vuelco (ROPS) ADVERTENCIA Para evitar lesiones o la muerte en caso de un vuelco: mantenga la barra anti-vuelco en posición totalmente elevada y bloqueada, y utilice el cinturón de seguridad. Asegúrese de que el asiento está sujeto a la máquina.
  • Página 18: Primero La Seguridad

    Primero la seguridad Le rogamos que lea todas las instrucciones y símbolos relativos a la seguridad en la sección de seguridad. El conocer esta información puede ayudar a evitarle lesiones a usted o a otras personas. PELIGRO La operación sobre hierba mojada o en pendientes escarpadas puede hacer que la máquina patine y que usted pierda el control.
  • Página 19: Uso Del Mando De Control De Las Cuchillas

    Aplicación del freno de estaciona- miento ADVERTENCIA El freno de estacionamiento puede no sujetar la máquina si está aparcada en una pendiente, y pueden producirse lesiones personales o daños G008945 materiales. Figura 13 No aparque en pendientes sin bloquear las ruedas. Cómo desengranar el mando de control de las cuchillas G016994...
  • Página 20: Uso De La Válvula De Cierre De Combustible

    4. Mueva el mando de control de las cuchillas a la posición de Desconectado (Figura 18). 5. Mueva la palanca del acelerador a un punto intermedio entre las posiciones Lento y Rápido. G008947 Figura 16 2. Gire la llave de contacto a Desconectado para parar el motor.
  • Página 21: El Sistema De Interruptores De Seguridad

    G008947 Figura 19 1. Desconectado 3. Arranque 2. Marcha Cómo parar el motor CUIDADO Los niños u otras personas podrían resultar lesionados si mueven o intentan operar la máquina mientras está desatendida. Retire siempre la llave de contacto y ponga el freno de estacionamiento cuando deje la máquina sin supervisión, aunque sea por unos pocos minutos.
  • Página 22: Conducción Hacia Adelante Y Hacia Atrás

    En qué consiste el sistema de posición de bloqueo/punto muerto). Intente arrancar el motor; el motor no debe arrancar. Repita con la otra interruptores de seguridad palanca de control. El sistema de interruptores de seguridad ha sido diseñado 3. Estando sentado en el asiento, ponga el freno de para impedir que el motor arranque, a menos que: estacionamiento, mueva el mando de control de las •...
  • Página 23: Parada De La Máquina

    Uso de las palancas de control de movimiento G008952 Figura 23 Conducción hacia atrás Figura 22 1. Mueva las palancas a la posición central, desbloqueadas. 1. Palanca de control de 4. Hacia atrás 2. Para ir hacia atrás, tire lentamente de las palancas de movimiento –...
  • Página 24: Ajuste De La Altura De Corte

    bloqueo, desengrane la toma de fuerza (mando de control de las cuchillas/TDF) y gire la llave de contacto a desconectado. Ponga el freno de estacionamiento si va a dejar la máquina desatendida; consulte Cómo poner el freno de estacionamiento en Operación. Recuerde retirar la llave del interruptor de encendido.
  • Página 25: Ajuste De Los Rodillos Protectores Del Césped

    Ajuste del pasador de altura de corte 2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el La altura de corte se ajusta desde 25 a 140 mm (1 a puesto del operador.
  • Página 26: Ajuste Del Deflector De Flujo Bloqueos De Leva

    G008961 Figura 30 Figura 29 1. Desbloquee la palanca 3. Coloque el deflector 1. Rodillo protector del 4. Tuerca con arandela 2. Gire la leva para aumentar 4. Bloquee la palanca césped prensada o reducir la presión de fijación 2. Espaciador 5.
  • Página 27: Colocación Del Asiento

    • Esta posición ofrece ventajas similares a las del cortacésped Toro SFS. ADVERTENCIA El motor y las transmisiones hidráulicas pueden alcanzar temperaturas muy altas. El contacto con un motor o una transmisión hidráulica caliente puede causar quemaduras graves.
  • Página 28: Uso De La Descarga Lateral

    Cómo cargar la máquina 3. Quite el freno de estacionamiento antes de empujar la máquina. Extreme las precauciones al cargar la unidad en un remolque o camión. Se recomienda el uso de una sola rampa lo suficientemente ancha como para sobresalir a cada lado de las ruedas traseras, en lugar de rampas individuales para cada lado de la unidad (Figura 36).
  • Página 29: Transporte De Las Máquinas

    Transporte de las máquinas ADVERTENCIA El cargar la unidad en un remolque o un camión Utilice un remolque para cargas pesadas o un camión para aumenta la posibilidad de un vuelco hacia atrás y transportar la máquina. Asegúrese de que el remolque o el camión tenga todos los frenos y todas las luces podría causar lesiones graves o la muerte.
  • Página 30: Consejos De Operación

    Si una cuchilla está desgastada o deteriorada, sobre el césped y se conseguirá una mejor descomposición y sustitúyala inmediatamente por una cuchilla nueva genuina fertilización. TORO. Corte la hierba a los intervalos correctos En general, corte la hierba cada cuatro días. Pero recuerde, la hierba crece a velocidades distintas según las temporadas.
  • Página 31: Mantenimiento

    Cada 500 horas • Compruebe el ajuste del freno de estacionamiento. • Cambie los filtros hidráulicos y el aceite hidráulico si utiliza aceite hidráulico Toro® HYPR-OIL™ 500 (más a menudo en condiciones de mucho polvo o suciedad). • Cambie el filtro de aire interno.
  • Página 32: Lubricación

    Intervalo de manteni- Procedimiento de mantenimiento miento y servicio • Engrase el brazo tensor de la correa de la bomba. • Engrase los pivotes de las ruedas giratorias delanteras (más a menudo en condiciones de mucho polvo o suciedad). Cada año •...
  • Página 33: Lubrique Los Cubos De Las Ruedas Giratorias

    1. Desconecte el mando de control de las cuchillas, 7. Retire el tapón hexagonal. Enrosque un adaptador de ponga las palancas de control de movimiento en engrase en el punto de engrase. posición de bloqueo/punto muerto, y ponga el freno 8.
  • Página 34: Mantenimiento Del Motor

    Mantenimiento del motor 5. Retire los retenes haciendo palanca, e inspeccione los cojinetes en busca de señales de desgaste o daños; sustitúyalos si es necesario. Mantenimiento del limpiador 6. Llene los cojinetes con grasa de propósito general. de aire 7. Introduzca un cojinete y un retén nuevo en la rueda. Intervalo de mantenimiento: Cada 150 horas Nota: Es necesario sustituir los retenes.
  • Página 35: Mantenimiento Del Aceite Del Motor

    8. Extraiga con cuidado el filtro primario del cuerpo del 1. Si está instalando filtros nuevos, compruebe cada filtro limpiador de aire (Figura 44). para asegurarse de que no ha sufrido daños durante el transporte. No utilice un filtro dañado. Nota: Evite golpear el filtro contra el lado de la 2.
  • Página 36 ADVERTENCIA El contacto con superficies calientes puede causar lesiones personales. Mantenga las manos, los pies, la cara, la ropa y otras partes del cuerpo alejados del tubo de escape G008804 y de otras superficies calientes. Importante: No llene excesivamente el cárter de aceite, ya que esto podría dañar el motor.
  • Página 37 Cómo cambiar el aceite del motor 4. Vierta lentamente un 80% aproximadamente del aceite especificado por el tubo de llenado, luego añada Intervalo de mantenimiento: Cada 100 horas (más a lentamente el resto del aceite hasta que llegue a la menudo en condiciones de mucho polvo marca de Lleno (Figura 48).
  • Página 38: Mantenimiento De La Bujía

    Cómo cambiar el filtro de aceite del Revisión del enfriador del aceite del motor motor Intervalo de mantenimiento: Cada 200 horas Intervalo de mantenimiento: Cada 200 horas 1. Mantenga el enfriador de aceite libre de residuos Nota: Cambie el filtro de aceite del motor con más frecuencia limpiando las aletas con un cepillo.
  • Página 39 Cómo retirar la bujía 1. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. 2. Desengrane la toma de fuerza, ponga las palancas de control de movimiento en posición de bloqueo/punto G008803 muerto y ponga el freno de estacionamiento.
  • Página 40: Compruebe El Parachispas (Si Está Instalado)

    Mantenimiento del sistema de combustible ADVERTENCIA Los componentes del sistema de combustible están sometidos a alta presión. El uso de componentes Figura 54 incorrectos puede dar lugar a fallos del sistema, fugas de combustible y posible explosión. Utilice únicamente tubos de combustible y filtros de combustible homologados.
  • Página 41: Mantenimiento Del Filtro De Combustible De Alta Presión

    5. Cierre la válvula de cierre de combustible, situada de cualquier componente del sistema de combustible sea debajo del asiento (Figura 55). realizado por un Servicio Técnico Autorizado. G008963 Figura 55 1. Filtro de combustible 3. Tubo de combustible 2. Abrazadera 6.
  • Página 42: Mantenimiento Del Sistema Eléctrico

    Mantenimiento del ADVERTENCIA sistema eléctrico Un enrutado incorrecto de los cables de la batería podría dañar la máquina y los cables, causando chispas. Las chispas podrían hacer explotar los Mantenimiento de la batería gases de la batería, causando lesiones personales. •...
  • Página 43: Mantenimiento De Los Fusibles

    Instalación de la batería 1. Coloque la batería en la bandeja, con los bornes frente al depósito de aceite hidráulico (Figura 56). 2. Conecte primero el cable positivo (rojo) al borne positivo (+) de la batería. 3. Luego conecte el cable negativo (negro) y el cable de tierra al borne negativo (–) de la batería.
  • Página 44: Mantenimiento Del Sistema De Transmisión

    Mantenimiento del sistema de transmisión Comprobación del cinturón de seguridad Intervalo de mantenimiento: Cada vez que se utilice o diariamente Inspeccione el cinturón de seguridad en busca de señales de desgaste o cortes, y compruebe el funcionamiento del retractor y de la hebilla. Si está dañado, cámbielo antes de usar la máquina.
  • Página 45: Comprobación De La Presión De Los Neumáticos

    7. Si se desvía hacia la izquierda, afloje los pernos y ajuste la chapa del tope derecho hacia atrás en la ranura en T de la derecha hasta que la máquina avance en línea recta (Figura 60). 8. Apriete la chapa del tope (Figura 60). Figura 61 Comprobación de las tuercas de las ruedas...
  • Página 46: Ajuste Del Cojinete Del Pivote De Las Ruedas Giratorias

    Figura 63 1. Máximo 2.5 mm (0.1 pulg.) 2. No debe haber más de dos hilos (máx 2.5 mm [0.1 pulg.]) de la rosca visibles aquí. 4. Si se ven más de dos hilos (2.5 mm [0.1 pulg.]) de la rosca, retire la tuerca y coloque una arandela entre Figura 64 el cubo y la tuerca.
  • Página 47 Cómo retirar el suplemento del embrague 1. Pare el motor, espere a que se detengan todas las piezas en movimiento y retire la llave. Ponga el freno de estacionamiento. Deje que la máquina se enfríe completamente antes de iniciar este procedimiento. 2.
  • Página 48: Mantenimiento Del Sistema De Refrigeración

    Mantenimiento del sistema de refrigeración Limpieza de la rejilla del motor y del enfriador de aceite del motor Intervalo de mantenimiento: Cada vez que se utilice o Figura 70 diariamente 1. Galga Retire cualquier acumulación de hierba, suciedad y otros residuos del enfriador de aceite (Figura 71).
  • Página 49: Compruebe Y Limpie Las Unidades Hidráulicas

    g0151 17 Figura 72 Figura 73 1. Protector del motor 4. Carcasa del ventilador 1. Unidades hidráulicas 2. Rejilla de la entrada de 5. Tornillo aire del motor 3. Perno Compruebe y limpie las unidades hidráulicas Intervalo de mantenimiento: Cada vez que se utilice o diariamente 1.
  • Página 50: Mantenimiento De Los Frenos

    Mantenimiento de los frenos Ajuste del freno de estacionamiento Intervalo de mantenimiento: Después de las primeras 100 horas Cada 500 horas después Compruebe que el freno está correctamente ajustado. Es necesario realizar este procedimiento después de las primeras 100 horas de uso o después de retirar o cambiar cualquier componente del freno.
  • Página 51: Mantenimiento De Las Correas

    Mantenimiento de las 9. Pase la correa nueva alrededor de las poleas del cortacésped y de la polea del embrague, debajo del correas motor (Figura 76). Inspección de las correas Intervalo de mantenimiento: Cada 50 horas Si hay chirridos cuando la correa está en movimiento, si las cuchillas patinan durante la siega, si los bordes de la correa están deshilachados, o si tiene marcas de quemaduras o grietas, la correa del cortacésped está...
  • Página 52: Cómo Cambiar La Correa De Transmisión De La Bomba Hidráulica

    Figura 77 1. Posicione la cubierta de la 3. Asegúrese de que la Figura 78 correa pestaña queda por debajo del enganche metálico 1. Polea tensora 5. Polea de la bomba hidráulica izquierda 2. Deslice la cubierta de la correa por debajo de los 2.
  • Página 53: Mantenimiento Del Sistema De Control

    Mantenimiento del sistema de control Ajuste de la posición de las palancas de control Las palancas de control tienen dos ajustes de altura: alto y bajo. Retire los pernos para adaptar la altura al operador. 1. Desengrane la toma de fuerza, ponga las palancas de control en posición de bloqueo/punto muerto, y ponga el freno de estacionamiento.
  • Página 54: Ajuste Del Amortiguador De Control De Movimiento

    5. Arranque el motor. El freno debe estar puesto y las 10. Eleve la carcasa y vuelva a instalar el pasador de altura palancas de control de movimiento deben estar de corte. hacia fuera para poder arrancar el motor. No 11.
  • Página 55: Mantenimiento Del Sistema Hidráulico

    Mantenimiento del 3. Apriete la contratuerca. sistema hidráulico Mantenimiento del sistema hidráulico Tipo de aceite hidráulico: Aceite hidráulico Toro ® ™ ® HYPR-OIL 500 o Mobil 1 15W-50. Importante: Utilice el aceite especificado. Otros Figura 83 aceites podrían causar daños en el sistema.
  • Página 56 Mobil ® 1 (más a menudo en condiciones de mucho polvo o suciedad). Cada 500 horas—Cambie los filtros hidráulicos y el aceite hidráulico si utiliza aceite hidráulico Toro ® HYPR-OIL ™ 500 (más a menudo en condiciones de mucho polvo o suciedad).
  • Página 57 9. Retire los soportes y baje la máquina (Figura 85). 10. Añada aceite al depósito de aceite hidráulico y compruebe que no haya fugas. 11. Limpie cualquier aceite derramado. 12. Arranque el motor y déjelo funcionar durante unos dos minutos para purgar el aire del sistema. Pare el motor y compruebe que no hay fugas.
  • Página 58: Mantenimiento De La Carcasa Del Cortacésped

    Mantenimiento de la carcasa del cortacésped Nivelación de la Carcasa del Cortacésped Preparación de la máquina Nota: Asegúrese de que la carcasa del cortacésped está nivelada antes de ajustar la altura de corte. 1. Coloque el cortacésped en una superficie plana. 2.
  • Página 59 10. Si es necesario, afloje la tuerca "whizlock" del lateral de 13. Si la carcasa está demasiado baja, apriete el perno del la horquilla y la contratuerca de la parte superior. Gire ajuste de un solo punto girándolo en el sentido de las el tornillo de ajuste hasta obtener una altura de 7.6 mm agujas del reloj.
  • Página 60: Mantenimiento De Las Cuchillas De Corte

    2. Parte curva 4. Grieta está desgastada o deteriorada, sustitúyala inmediatamente por una cuchilla nueva genuina Toro. Para que el afilado y la sustitución sean más cómodos, puede desear tener un stock Verificación de la rectilinealidad de las de cuchillas de repuesto.
  • Página 61 Para asegurar un rendimiento óptimo y el continuado cumplimiento de las normas de seguridad de la máquina, utilice cuchillas de repuesto genuinas Toro. Las cuchillas de repuesto de otros fabricantes pueden no cumplir las normas Figura 95 de seguridad.
  • Página 62: Retirar La Carcasa Del Cortacésped

    6. Gire cuidadosamente el brazo tensor de la carcasa en el sentido de las agujas del reloj y retire la correa del cortacésped (Figura 98). Figura 97 1. Vela de la cuchilla 4. Perno de la cuchilla 2. Cuchilla 5. Cono hacia la cabeza del perno 3.
  • Página 63: Cambio Del Deflector De Hierba

    g015594 Figura 100 Figura 99 1. Perno 5. Muelle instalado 1. Estabilizador derecho 2. Espaciador 6. Deflector de hierba 2. Tirante de la carcasa (lado derecho ilustrado) 3. Contratuerca 7. Extremo del muelle en J 3. Retire el perno de cuello largo y la tuerca del acoplamiento 4.
  • Página 64: Limpieza

    Limpieza Almacenamiento Limpieza y almacenamiento Limpieza de los bajos de la 1. Desengrane la toma de fuerza (mando de control de las carcasa cuchillas/TDF), ponga el freno de estacionamiento, y gire la llave de contacto a Desconectado. Retire la llave. Intervalo de mantenimiento: Cada vez que se utilice o diariamente 2.
  • Página 65 Nota: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con combustible fresco y se utiliza en todo momento. B. Haga funcionar el motor para distribuir el combustible con acondicionador por todo el sistema de combustible (5 minutos). C. Pare el motor, deje que se enfríe, y drene el depósito de combustible;...
  • Página 66: Solución De Problemas

    Solución de problemas Problema Posible causa Acción correctora Se enciende el indicador de avería 1. El motor está demasiado caliente. 1. Apague el motor y deje que se enfríe. multifunción (IAM). 2. Gasolina vieja en el depósito de 2. Utilice gasolina fresca. combustible.
  • Página 67 Problema Posible causa Acción correctora El motor no arranca, arranca con dificultad, 1. El depósito de combustible está vacío. 1. Llene el depósito de combustible. o no sigue funcionando 2. La válvula de combustible está cerrada. 2. Abra la válvula de combustible. 3.
  • Página 68 Problema Posible causa Acción correctora Hay una vibración anormal. 1. La(s) cuchilla(s) de corte está(n) 1. Instale cuchilla(s) nueva(s). doblada(s) o desequilibrada(s). 2. El perno de montaje de la cuchilla está 2. Apriete el perno de montaje de la suelto. cuchilla.
  • Página 69: Esquemas

    Esquemas G0131 19 Esquema eléctrico (Rev. A)
  • Página 70 Notas:...
  • Página 71 Notas:...
  • Página 72 Países fuera de Estados Unidos o Canadá Los clientes que compraron productos Toro fuera de los Estados Unidos o Canadá deben ponerse en contacto con su Distribuidor Toro para obtener pólizas de garantía para su país, provincia o estado. Si por cualquier razón usted no está...
