Funcionamiento del
BUS de prueba
Limpie el conducto
del respiradero
Desconecte conjunto
de acoplamiento
y manguera de
transferencia
Registrador
de gráficas
Thermo Scientific
Después de que el congelador se haya estabilizado y ambas baterías se hayan
cargado completamente, el BUS se puede probar para verificar su correcto
funcionamiento.
1. Desconecte la alimentación CA que se dirige al congelador por medio
de apagar el interruptor de alimentación.
2. A medida que el congelador se caliente, verifique que el BUS inyecta a
la temperatura deseada. La temperatura visualizada puede variar unos
cuantos grados con respecto a la temperatura de inyección debido a las
diferencias en las ubicaciones de sonda.
Mantenimiento preventivo - Acción de mantenimiento mensual para
3.
comprobar el funcionamiento del sistema de reserva de CO
como la tensión de la batería.
- Comprobaciones de los códigos de fallo en la sonda del BUS de acuerdo
con la Tabla 1. Se verifica también el funcionamiento del solenoide
mediante la función Pulsar para probar.
Compruebe rutinariamente el conducto del respiradero en busca de escarcha
o acumulación de hielo. El tipo de escarcha que se forma en el conducto del
respiradero es generalmente muy blanda y se puede extraer fácilmente con
un cepillo de cerdas o trapo suave. En caso de que se haya producido una
acumulación de hielo, puede que sea necesario realizar ocasionalmente una
descongelación completa. Consulte la Sección 4 para obtener instrucciones
sobre la descongelación de la nevera.
Para desconectar la reserva del congelador de la alimentación de gas:
1. Cierre la válvula de alimentación.
2. Pulse el botón de prueba de la caja de control BUS para extraer el gas de
la conducción.
3. Desconecte lentamente el conjunto de la conexión de la alimentación
(en el caso de que quede algo de gas en la conducción).
La siguiente sección describe la configuración y el funcionamiento del
registrador de gráficas opcional.

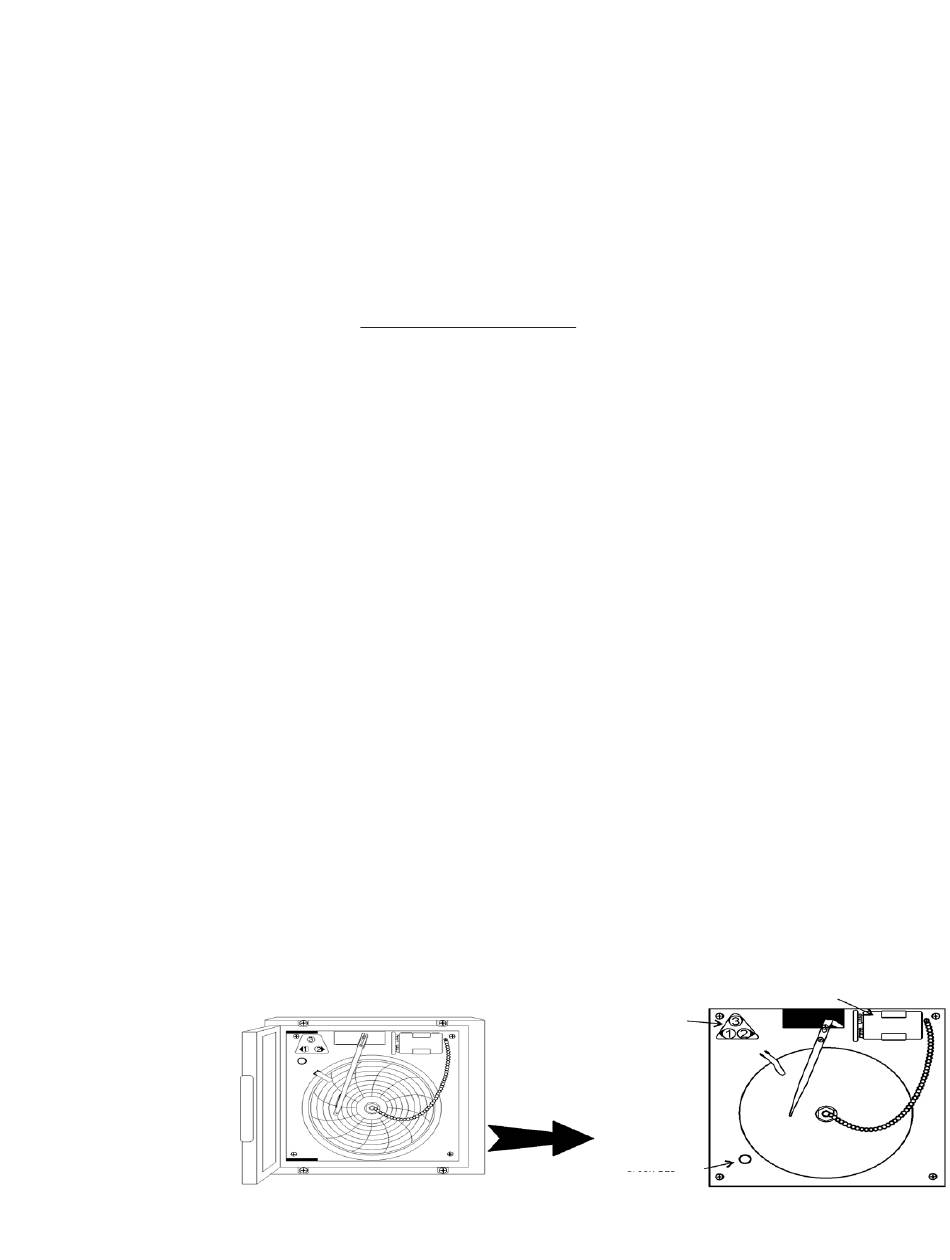

Figura 5-8. Panel de inyección
Selección de programa y
botones de calibración
LED verde
Sección 5
Opciones instaladas en fábrica
o LN
, así
2
2
Pila de 9 voltios
Serie TSE
5-9
