Manual de instrucciones

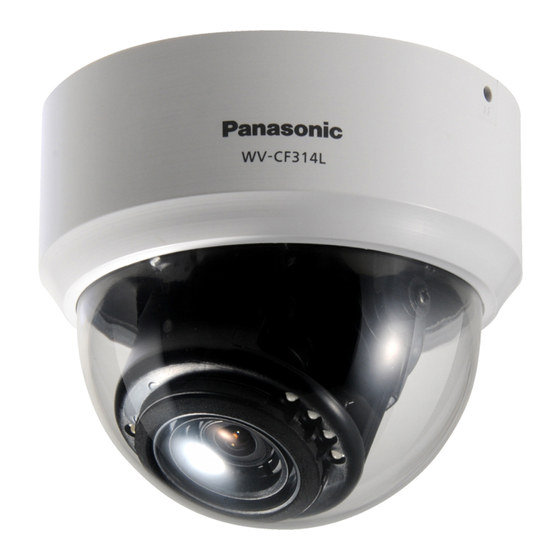

Cámara CCTV en color
Serie WV-CW324LE
Modelo N.°
Serie WV-CF314LE
WV-CW324LE
WV-CF314LE
Este manual abarca los modelos: Serie WV-CW324LE (WV-CW324LE, WV-CW314LE, WV-CW304LE) y
Serie WV-CF314LE (WV-CF314LE, WV-CF304LE).
Antes de conectar o de poner en funcionamiento este aparato, lea atentamente estas
instrucciones y guarde este manual para poderlo consultar en el futuro.
En este manual se ha abreviado el número de modelo en algunas descripciones.
Publicidad
Tabla de contenido
Manuales relacionados para Panasonic WV-CW324LE Serie
Resumen de contenidos para Panasonic WV-CW324LE Serie
- Página 1 Manual de instrucciones Cámara CCTV en color Serie WV-CW324LE Modelo N.° Serie WV-CF314LE WV-CW324LE WV-CF314LE Este manual abarca los modelos: Serie WV-CW324LE (WV-CW324LE, WV-CW314LE, WV-CW304LE) y Serie WV-CF314LE (WV-CF314LE, WV-CF304LE). Antes de conectar o de poner en funcionamiento este aparato, lea atentamente estas instrucciones y guarde este manual para poderlo consultar en el futuro.
-
Página 2: Prefacio
Prefacio Acerca de los manuales del usuario Las instrucciones de operación de la cámara constan de 2 ejemplares: este manual de instrucciones (PDF) y la Guía de instalación. Este documento explica la forma de configurar los ajustes de la cámara. Para ver más información sobre la instalación de la cámara, consulte la guía de instalación. -
Página 3: Tabla De Contenido
Índice Prefacio ................. 2 Configuración del menú especial [CONFIG.ESPECIAL] ..25 Acerca de los manuales del usuario ......... 2 19. Ajuste del nivel cromático [GANANC.CROMA] ..25 Marcas comerciales y marcas comerciales registradas ... 2 20. Ajuste del nivel de la abertura [GANANCIA AP] ..25 Acerca de las notaciones .......... -
Página 4: Menú De Configuración
Menú de configuración La configuración de cada uno de los elementos del menú de configuración deberá completarse antes de emplear esta unidad. Efectúe los ajustes para cada elemento de acuerdo con las condiciones del área de filmación de la cámara. Lista del menú... -
Página 5: Operación Básica
Operación básica Las operaciones en el menú de configuración se efectúan con los botones de operación después de haber abierto el menú de configuración en el monitor de vídeo conectado. La descripción siguiente explica básicamente el modo de operación del menú de configuración. Las capturas de pantalla de WV-CF314LE se muestran como ejemplo. -
Página 6: Diagrama De Transición De Pantallas
Diagrama de transición de pantallas CW324L CW314L CW304L Pantalla inicial Pantalla “CÁMARA ID” CF314L MODELO WV-CW324L **CÁMARA ID** CF304L CÁMARA ID 0123456789 CÁMARA ABCDEFGHIJKLMÑ SISTEMA NOPQRSTUVWXYZ PLANO FOCAL ().,'":;&#!?= ESPECIAL +-*/%$ LANGUAGE ESPACIO POSI RET INICIO FIN RESET ....FIN DESHABILITAR CONFIG. Pantalla “CONFIG.CÁMARA”... - Página 7 CW324L Diagrama de transición de pantallas CW314L CW304L CF314L Pantalla inicial Pantalla “CÁMARA ID” CF304L MODELO WV-CW314L **CÁMARA ID** CÁMARA ID 0123456789 CÁMARA ABCDEFGHIJKLMÑ SISTEMA NOPQRSTUVWXYZ PLANO FOCAL ().,'":;&#!?= ESPECIAL +-*/%$ LANGUAGE ESPACIO POSI RET INICIO FIN RESET ....FIN DESHABILITAR CONFIG. Pantalla “CONFIG.CÁMARA”...
-
Página 8: Diagrama De Transición De Pantallas
CW324L CW314L Diagrama de transición de pantallas CW304L CF314L CF304L Pantalla inicial Pantalla “CÁMARA ID” MODELO WV-CW304L **CÁMARA ID** CÁMARA ID 0123456789 CÁMARA ABCDEFGHIJKLMÑ SISTEMA NOPQRSTUVWXYZ ESPECIAL ().,'":;&#!?= LANGUAGE +-*/%$ ESPACIO POSI RET INICIO FIN RESET ....FIN DESHABILITAR CONFIG. Pantalla “CONFIG.CÁMARA”... -
Página 9: Diagrama De Transición De Pantallas
CW324L CW314L CW304L Diagrama de transición de pantallas CF314L CF304L Pantalla inicial Pantalla “CÁMARA ID” MODELO WV-CF314L **CÁMARA ID** CÁMARA ID 0123456789 CÁMARA ABCDEFGHIJKLMÑ SISTEMA NOPQRSTUVWXYZ PLANO FOCAL ().,'":;&#!?= ESPECIAL +-*/%$ LANGUAGE ESPACIO POSI RET INICIO FIN RESET ....FIN DESHABILITAR CONFIG. Pantalla “CONFIG.CÁMARA”... -
Página 10: Diagrama De Transición De Pantallas
CW324L CW314L CW304L CF314L Diagrama de transición de pantallas CF304L Pantalla inicial Pantalla “CÁMARA ID” MODELO WV-CF304L **CÁMARA ID** CÁMARA ID 0123456789 CÁMARA ABCDEFGHIJKLMÑ SISTEMA NOPQRSTUVWXYZ ESPECIAL ().,'":;&#!?= LANGUAGE +-*/%$ ESPACIO POSI RET INICIO FIN RESET ....FIN DESHABILITAR CONFIG. Pantalla “CONFIG.CÁMARA”... -
Página 11: Ajuste Del Título De La Cámara [Cámara Id]
Ajuste del título de la cámara [CÁMARA ID] Este elemento especifica el título de la cámara. El título de la cámara indica la ubicación de la cámara y otra información sobre la cámara creada con caracteres alfanuméricos y símbolos, y se visualiza en la pantalla. Podrá emplear hasta 16 caracteres para el nombre del título de la cámara. -
Página 12: Configuración De La Operación De La Cámara [Config.cámara]
Configuración de la operación de la cámara [CONFIG.CÁMARA] A continuación se describen los ajustes de operación de la cámara. Los ajustes siguientes pueden configurarse en la pantalla "CONFIG.CÁMARA" visualizada desde la pantalla inicial. Para ver cómo se abre la pantalla, consulte la página 5. Los ajustes configurados en la pantalla "CONFIG.CÁMARA"... - Página 13 Siga el procedimiento siguiente. Pantalla "CONFIG. CÁMARA" Pantalla "ALC CONT" Pantalla de ajuste de máscara **ALC CONT**(1) **CONFIG.CÁMARA** COMPENSACION CONTRALUZ ESCENA ALC/ELC OBTURADOR ON(BAJO) SENS UP BAL.BLAN. MÁSCARA REDUCT.RUIDO ALTO .|..NIVEL D&N(IR) AUTO RET INICIO FIN RET INICIO FIN Paso1 Ajuste “ALC/ELC”...
-
Página 14: Ajuste Del Obturador Electrónico [Obturador]
Paso 5 Pulse los botones [ARRIBA], [ABAJO], [DERECHA], y [IZQUIERDA] para mover el cursor parpadeando al área que se va a enmascarar y pulse el botón[SET]. Cuando la zona seleccionada está enmascarada, la zona enmascarada empezará parpadear (entre con franjas y pantalla en blanco). -
Página 15: Ajuste Del Equilibrio Del Blanco [Bal.blan.]
CW324L CW314L CW324L Nota: CW324L CW304L CW314L • Cuando “ALC/ELC” está ajustado en “ELC” o “ALC+”, solo está activado el modo AUTO. CW324L CW314L CF314L CW324L CW304L • Cuando “OBTURADOR” está ajustado en opciones distintas de “OFF”, la mejora de sensibilidad electrónica no CW314L CW304L CF304L... -
Página 16: Ajuste Preciso Manual Del Equilibrio Del Blanco
Nota: • El ajuste de la temperatura del color es aproximadamente desde 2 000 K a 10 000 K. Si el margen correcto está fuera de este margen de ajuste o si la luz orientada al motivo fotográfico es demasiado oscura, es posible que el equilibrio del blanco no se ajuste por completo. En este caso, “AWC PULSE SET ” seguirá iluminará inversamente. Ajuste preciso manual del equilibrio del blanco El equilibrio del blanco se ajusta con precisión manualmente después del ajuste automático del equilibrio del blanco en el modo de seguimiento automático de la temperatura del color (ATW1, ATW2) o en el modo de control automático del equilibrio del blanco (AWC). -
Página 17: Ajuste Del Modo De Blanco Y Negro [D&N (Ir) ]
8. Ajuste del modo de blanco y negro [D&N (IR) ] Pueden configurarse los ajustes relacionados con el modo de blanco y negro. Siga el procedimiento siguiente. Pantalla "CONFIG.CÁMARA" Pantalla "MODO B/N" **D&N(IR)**(1) **CONFIG.CÁMARA** ESCENA AUTO ALC/ELC OBTURADOR NIVEL ALTO . -
Página 18: Ajuste De Vmd [Vmd]
Paso 4 Mueva el cursor a "DURACIÓN" y seleccione uno de los siguientes tiempos para el cambio entre imágenes en color y en blanco y negro: 2 segundos - 10 segundos (ajuste predeterminado) - 30 segundos - 60 segundos Paso 5 Mueva el cursor a "SALVA(B/N)", y decida si debe aplicarse una señal de sincronización en el modo de blanco y negro. -
Página 19: Ajuste De La Detección De Movimiento
Pantalla “CONFIG.CÁMARA” Pantalla “DET MOVIMIENTO” **CONFIG.CÁMARA** ** DET MOVIMIENTO **(1) ESCENA ALC/ELC ..I .. 20 NIVEL OBTURADOR ON(BAJO) RETARDO SENS UP VISUALIZAR BAL.BLAN. ATW ALARMA REDUCT.RUIDO ALTO AUTO D&N(IR) MÁSCARA DET MOVIMIENTO RET INICIO FIN RET INICIO FIN Ajuste de la detección de movimiento Mueva el cursor a “VMD”, pulse el botón [IZQUIERDA] o [DERECHA] para seleccionar “DET MOVIMIENTO”. -
Página 20: Ajuste De La Detección De Cambios De Escena
Pantalla “DET MOVIMIENTO” Pantalla del modo de visualización ** DET MOVIMIENTO **(1) ..I .. 20 NIVEL RETARDO VISUALIZAR ALARMA MÁSCARA RET INICIO FIN Paso 6 Mueva el cursor a “NIVEL” y pulse el botón [DERECHA] o [IZQUIERDA] para ajustar el nivel. Repita los pasos 5 y 6 para ajustar el nivel óptimo. -
Página 21: Configuración Del Sistema De La Cámara [Config.sistema]
Configuración del sistema de la cámara [CONFIG.SISTEMA] Efectúa los ajustes relacionados con el sistema de la cámara tales como los de sincronización, terminal de entrada/salida de alarma, y zona privada. Los ajustes siguientes pueden configurarse en la pantalla "CONFIG.SISTEMA" visualizada desde la pantalla inicial. Para ver cómo se abre la pantalla, consulte la página 5. -
Página 22: Ajuste Del Estabilizador De La Imagen [Estabilizador]
Paso 5 Pulse los botones [ARRIBA], [ABAJO], [DERECHA], y [IZQUIERDA] para determinar la posición inferior derecha de la zona que se va a ajustar y pulse el botón[SET]. Se visualizará la marca de asterisco "*" detrás del número y se guardará el ajuste de la zona. Paso 6 Cuando está... -
Página 23: Ajuste De Al Revés [Inv. Imagen]
Paso 3 Ajuste el campo de visión angular cambiando el factor del zoom electrónico (hasta 2x) utilizando el botón [ARRIBA] o [ABAJO], y pulse el botón [SET]. Nota: • Cuando se incrementa el factor del zoom es posible que se deteriore la definición. Paso 4 Mueva el cursor a “PULSE SET” de “PAN/INCLIN” y pulse el botón [SET]. ... -
Página 24: Ajuste De La Distancia Focal Posterior
CW324L Ajuste de la distancia focal posterior [CONFIG.PLANO FOCAL] CW314L CW324L CW324L CW304L CW314L CW314L CF314L CW304L CW304L CF304L CF314L CF314L CF304L CF304L Selecciona el tipo de ajuste de la distancia focal posterior y efectúa el ajuste preciso. El ajuste siguiente puede configurarse en la pantalla "CONFIG.PLANO FOCAL"... -
Página 25: Configuración Del Menú Especial [Config.especial]
Configuración del menú especial [CONFIG.ESPECIAL] La configuración del menú especial se efectúa incluyendo el ajuste de la calidad de imagen de la cámara y la configuración de las comunicaciones cuando se emplea un receptor. Los ajustes siguientes deben configurarse en la pantalla "CONFIG.ESPECIAL" visualizada desde la pantalla inicial. -
Página 26: Restauración De Los Ajustes Predeterminados [Reset Cámara]
Paso 1 Mueva el cursor a “PIX OFF” y pulse el botón [SET]. Aparecerá la pantalla de "PIX OFF". Paso 2 Seleccione un número (del 1 al 16) con el que se registra el punto de compensación de píxeles y pulse el botón [SET] . ... -
Página 27: Selección Del Idioma De La Cámara [Language Setup]
Selección del idioma de la cámara [LANGUAGE SETUP] Se selecciona uno de los idiomas siguientes para el menú de configuración: La selección del idioma puede efectuarse en la pantalla "LANGUAGE SETUP" visualizada desde la pantalla inicial. Para ver cómo se abre la pantalla, consulte la página 5. Pantalla "LANGUAGE SETUP"... -
Página 28: Operación Abreviada
Operación abreviada El empleo de un controlador del sistema con botón "Función de cámara" permite al usuario efectuar ajustes abreviados empleando el teclado numérico y el botón de función de cámara. Las operaciones abreviadas disponibles con esta unidad son las siguientes: Operación del controlador del sistema Contenido del ajuste [9] + [0] + [Función de cámara]... - Página 29 Importer's name and address to follow EU rules: Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg F.R.Germany Panasonic Testing Centre Panasonic Marketing Europe GmbH © Panasonic System Networks Co., Ltd. 2011 © Panasonic System Networks Co., Ltd. 2011 Winsbergring 15, 22525 Hamburg F.R.Germany sC1111-0 PGZC1027ZA ©...
