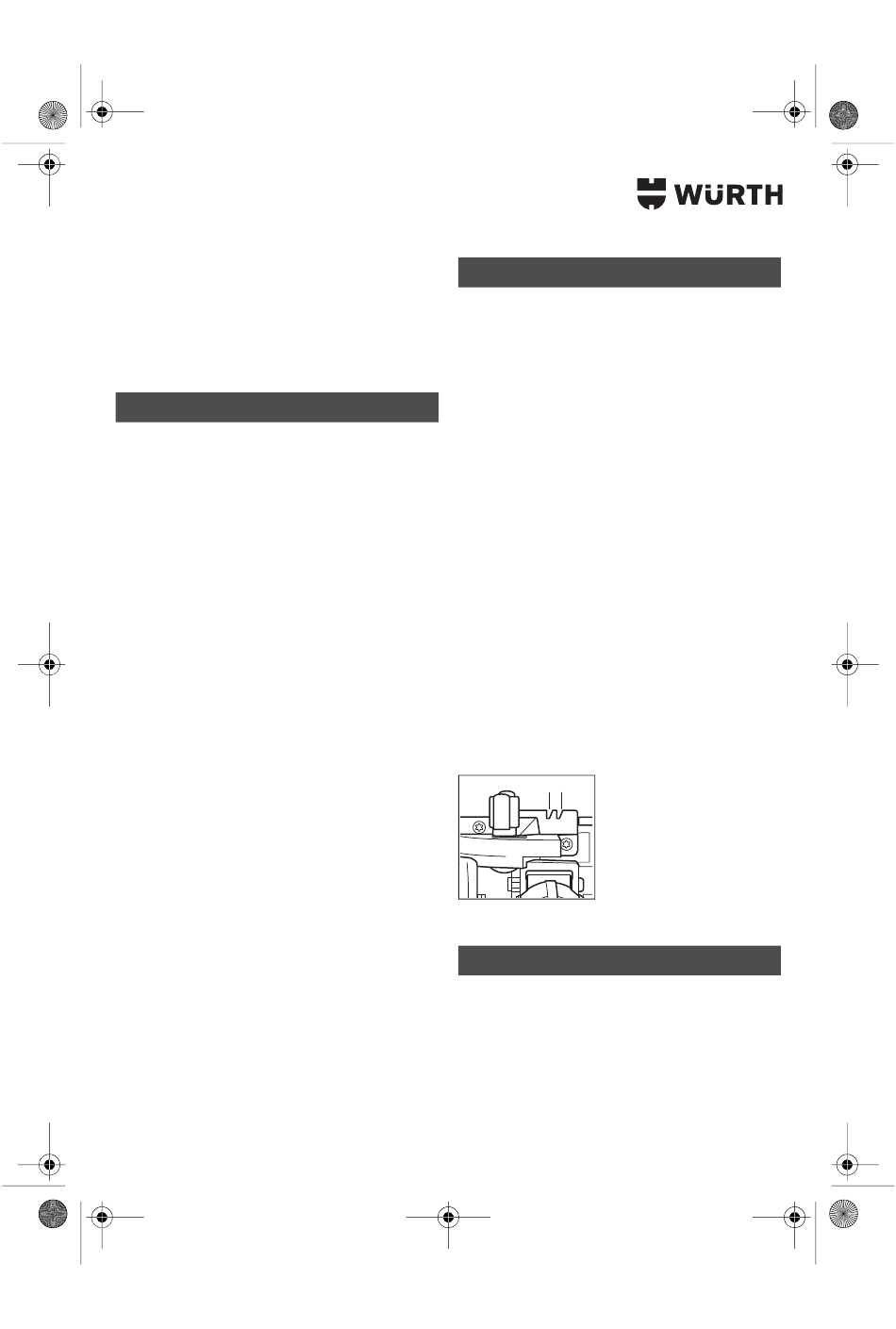

OBJ_BUCH-3291-001.book Page 109 Friday, September 8, 2017 12:22 PM
• Lägg upp spännflänsen 24 och skruva in spännskruven
25 i rotationsriktning . Kontrollera att stödflänsen 22
och spännflänsen 24 är monterade i rätt läge.
• Tryck ned spindellåsknappen 5 och håll den nedtryckt.
• Dra med sexkantnyckeln 3 fast spännskruven 25 i rota-
tionsriktning . Åtdragningsmomentet ska vara 6–9 Nm
som motsvarar åtdragning för hand plus ¼ varv.
Damm-/spånutsugning
Innan åtgärder utförs på elverktyget ska bat-
terimodulen tas ut.
Dammet från material som t. ex. blyhaltig målning, vissa trä-
slag, mineraler och metall kan vara hälsovådligt. Beröring
eller inandning av dammet kan orsaka allergiska reaktioner
och/eller andningsbesvär hos användaren eller personer som
uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speci-
ellt då i förbindelse med tillsatsämnen för träbehandling (kro-
mat, träkonserveringsmedel). Endast yrkesmän får bearbeta
asbesthaltigt material.
• Använd om möjligt en för materialet lämplig dammutsug-
ning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat
material.
Undvik dammanhopning på arbetsplatsen.
Damm kan lätt självantändas.
Montering av utsugningsadapter
(se bild B)
Sätt bortsugningsadaptern 28 på spånutkastet 16 tills den
hakar fast. Säkra därutöver bortsugningsadaptern 28 med
skruven 27.
Utsugningsadaptern får endast vara monte-
rad i kombination med extern utsugning. Utsug-
ningskanalen kan i annat fall täppas till.
Till utsugningsadaptern får en dammsäck inte
anslutas. Risk finns att utsugningssystemet täpps till.
En optimal utsugning kan endast garanteras om utsugnings-
adaptern 28 regelbundet renas.
Till bortsugningsadaptern 28 kan en dammsugare anslutas
med Würth Universaladapter 37.
Extern utsugning
Dammsugaren måste vara lämplig för det material som ska
bearbetas.
Använd för utsugning av hälsovådligt och cancerframkal-
lande eller torrt damm en specialdammsugare.
Driftsätt
Innan åtgärder utförs på elverktyget ska bat-
terimodulen tas ut.
Inställning av sågdjup (se bild C)
Anpassa sågdjupet till arbetsstyckets tjocklek.
Den synliga delen av en tand under arbetsstycket måste
vara mindre än en hel tand.
Lossa spännspaken 29. För att minska sågdjupet dra bort
sågen från bottenplattan 6, för att öka sågdjupet tryck sågen
mot bottenplattan 6. Ställ in önskat mått på sågdjupsskalan.
Dra åter fast spännspaken 29.
Spännspakens 29 fastspänningskraft kan justeras. Skruva
bort spännspaken 29 och skruva åter fast efter det den för-
skjutits minst 30° moturs.
Inställning av geringsvinkel
Vi rekommenderar att ställa elverktyget att stå på klingskyd-
dets 17 framsida.
• Lossa vingskruvarna 8 och 15. Sväng sågen åt sidan.
Ställ in önskat mått på skalan 9. Dra åter fast vingskru-
varna 8 och 15.
Anvisning: Vid geringssnitt är sågdjupet mindre än vad som
visas på sågdjupsskalan 30.
Märkning av snittlinje
Vid användning av styrskenesystemet kan elverktyget förbli i
styrskenans upptagning vid ett geringssnitt.
Använd bara snittmarkeringen
10 11
10 vid rätvinkligt snitt och snitt-
markering 11 vid 45°-snitt.
Driftstart
Använd endast original Würth litiumjonbatte-
rier med den spänning som anges på elverkty-
gets typskylt. Används andra batterier finns risk för
kroppsskada och brand.
109
