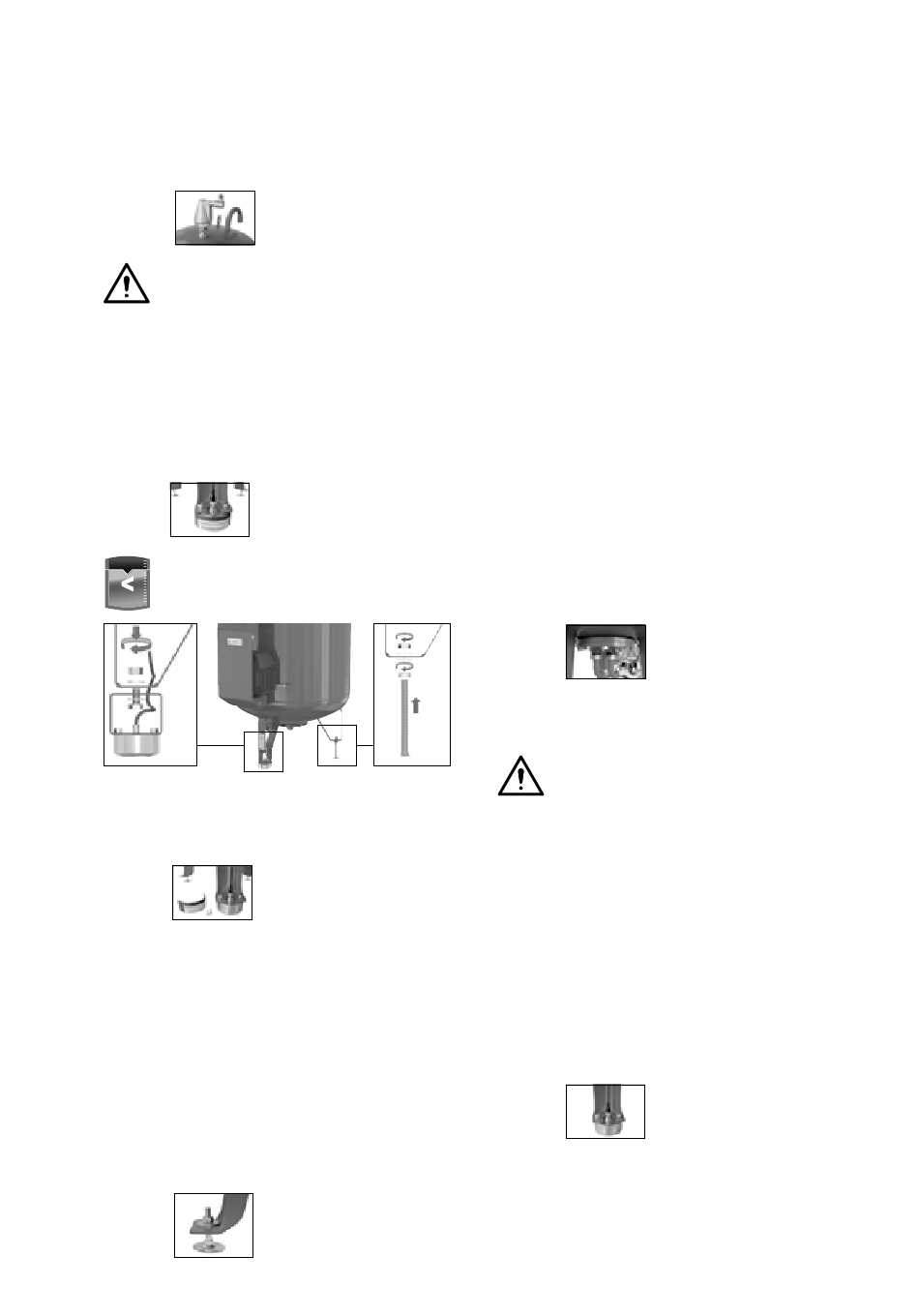

6. Montage
6.1. Aufstellung
• Die automatische Belüftung anbringen (separat
geliefert)
Fig. FM.028.V01.15
Vorsicht: Wenn die Schraubkappe nicht geöffnet
ist, kann sich im Behälter ein Überdruck aufbauen.
Der Gasaustritt wird begrenzt.
• Sobald der Grundbehälter an seinem Bestim-
mungsort aufgestellt wurde und keine weiteren
Positionsänderungen mehr vorgenommen werden
müssen, kann die Transportplombe am Volumen-
sensor entfernt werden. Stöße am Sensor sind
zu vermeiden und es ist sicherzustellen, dass der
Sensor auf einer Oberfläche steht, die die Funkti-
on des Sensor-Druckpolsters nicht beeinträchtigt.
Fig. FM.030.V01.15
• Den Gewichts-/Kapazitätssensor und die höhen-
verstellbaren Füße installieren.
1000 Ltr
1000 Ltr
• Den Behälter mit dem Fußhöhenversteller so aus-
richten, dass er in einer vertikalen Position steht.
Dafür sind die beiden vertikalen magnetischen
Wasserwaagen zu verwenden.
• E s ist sicherzustellen, dass auf den Grundbehälter
keine zusätzlichen Kräfte von außen einwirken
können (z. B. durch auf dem Behälter abgelegte
Werkzeuge oder durch Gegenstände, die seitlich
an den Behälter angelehnt sind).
• Den Behälter unter gar keinen Umständen am
Boden/auf der Aufstelloberfläche befestigen
(keine Befestigungsmethoden verwenden, die
den Behälter beschädigen könnten, wie z. B.
das Eingießen der Füße in Beton oder Kalk, das
Schweißen des Behälters oder der Füße, Anbrin-
gen von Klammern oder Bindungen am Behälter-
körper oder den Bauteilen).
Fig. FM.032.V01.15
Einbau- und Betriebsanleitung Wilo-Sinum
• Das Regelmodul, den Grundbehälter und den Bei-
stellbehälter in derselben Höhe anbringen.
Hinweis: Sollten sich die Behälter auf verschiede-
nen Höhen befinden,
entspricht die Anzeige des Volumensensors nicht
dem tatsächlichen Volumen im Behälter. Dies
kann dazu führen, dass Fehlermeldungen, ganz
unabhängig von dem tatsächlichen (ausreichen-
den) Wasserstand im Behälter, die Möglichkeit zur
Druckaufrechterhaltung des Systems beeinträch-
tigen.
Hinweis: Wenn sich Behälter und Regeleinheit auf
verschiedenen Höhen befinden,
kann sich ein gefährlich hoher Druck an der
Verbindung zwischen Regeleinheit und Behälter
aufbauen und zu einem sehr niedrigen Volumen-
strom oder zum Verlust der Druckerhöhung füh-
ren. Es ist darauf zu achten, dass der Aufstellort
für den Grundbehälter und die Regeleinheit durch
die Anschlussbaugruppe bestimmt wird.
6.2. Anschluss des Behälters
Der Behälteranschluss erfolgt als elektrische oder
hydraulische Verbindung an das Pumpenmodul.
Anhang 1 enthält das Installationsschema und ein
Installationsbeispiel. Vor dem Befüllen und der
Inbetriebnahme der Druckausdehnungsbehälter
ist unbedingt Folgendes zu beachten:
• Verbindungsbaugruppe zwischen Behälter und
Regelmodul installieren.
Vorsicht: Es ist sicherzustellen, dass die Verbin-
dung zwischen Pumpenmodul und Grundbehälter
Fig. FM.031.V01.15
mit den mitgelieferten flexiblen Druckschläuchen
(Verbindungsbaugruppe) hergestellt wird.
Die Kennzeichnungsaufkleber „Pumpe" und
„Ventil" an den Anschlüssen sind zu beachten und
der entsprechende Anschluss vom Pumpenmodul
(Ventil) zur Pumpe (Ventil) am Behälteranschluss
ist anzuschließen.
Die Verbindungen nicht überkreuzen und ge-
gebenenfalls den Behälterverbindungsflansch
montieren, um eine parallele Anbringung der
Leitungen zu ermöglichen. Die mitgelieferten
flachen Abdichtungen sind zu verwenden.
• Das Signalkabel über die Schnellverschlussverbin-
dung an den Kapazitätssensor anbringen. Diese
Verbindung vollständig in den Verbinder ein-
schrauben (Schutzklasse IP67).
• Das Rückschlagventil an der Verbindungsbau-
gruppe zwischen dem Behälter (Grundbehälter,
Beistellbehälter) und dem Regelmodul anbringen.
Fig. FM.033.V01.15
Fig. FM.034.V01.15
Deutsch
19
