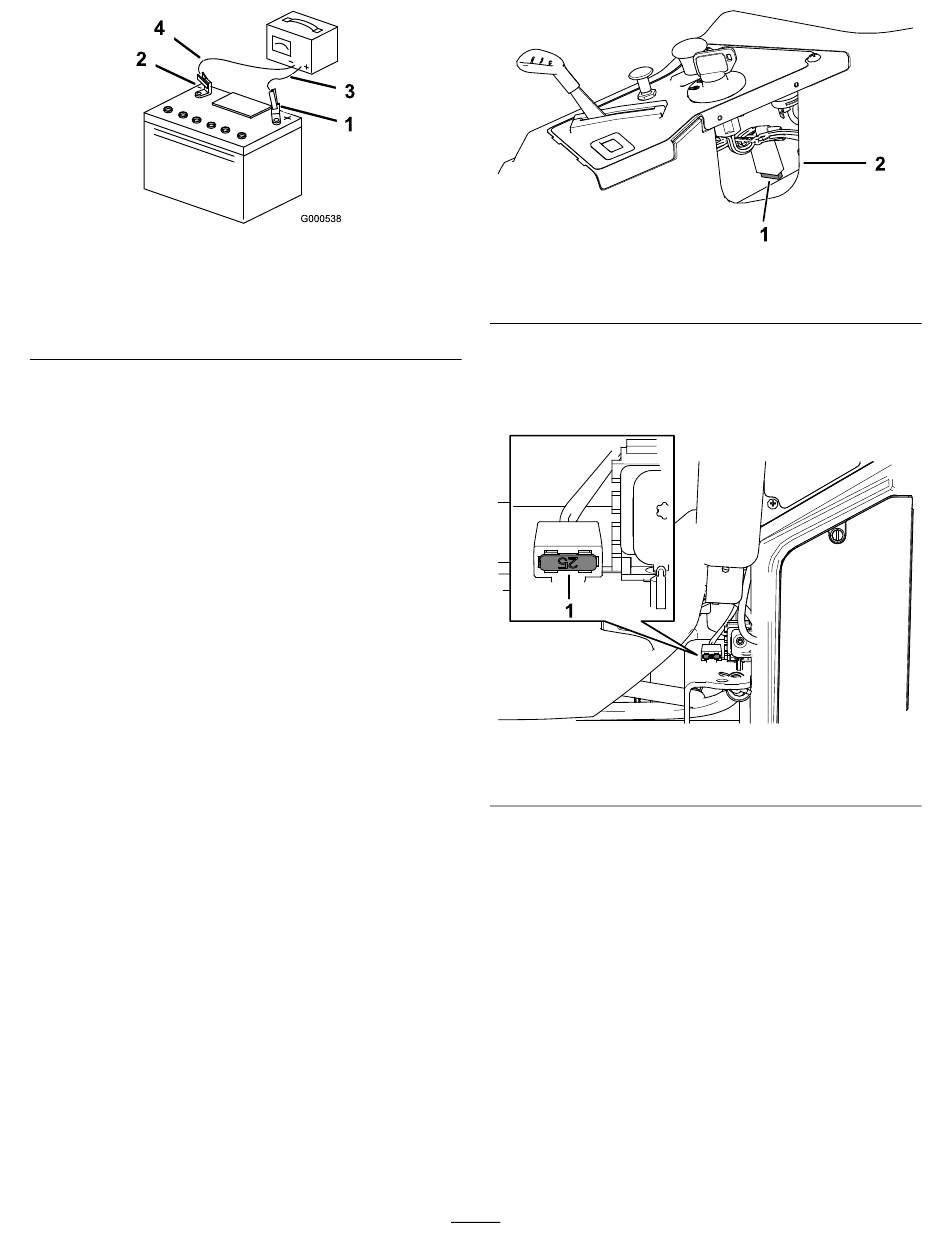

Figura 56
1. Borne positivo (+) de la
batería
2. Borne negativo (–) de la
batería
Instalación de la batería
1.
Coloque la batería en la bandeja
2.
Usando las fijaciones que retiró anteriormente,
conecte el cable positivo (rojo) al borne positivo
(+) de la batería.
3.
Usando las fijaciones que retiró anteriormente,
conecte el cable negativo al borne negativo (-)
de la batería.
4.
Deslice la cubierta de goma roja sobre el borne
positivo (rojo) de la batería.
5.
Fije la batería con la correa de sujeción
55).
6.
Instale la tapa de la batería presionando hacia
abajo y apretando las 2 fijaciones en sentido
horario
(Figura
54).
Mantenimiento de los
fusibles
El sistema eléctrico está protegido con fusibles. No
requiere mantenimiento; no obstante, si se funde un
fusible, compruebe que no hay avería ni cortocircuito
en el componente/circuito.
Tipo de fusible:
•
Principal – F1 (15 A, tipo chapa)
•
Circuito de carga – F2 (25 A, tipo chapa)
Para sustituir el fusible principal (15 A), acceda a la
abertura del lateral de la consola, extraiga el fusible e
instale un fusible nuevo de 15 A
g000538
3. Cable rojo (+) del cargador
4. Cable negro (-) del
cargador
(Figura
55).
(Figura
(Figura
57).
1. Principal (15 A)
Para sustituir el fusible de circuito de carga (25 A),
localice el fusible a la izquierda de la batería, extraiga
el fusible e instale un fusible nuevo de 25 A
58).
1. Circuito de carga (25 A)
45
Figura 57
2. Abertura de la consola
(Figura
Figura 58
g297599
g297598
