2.8 Protección del motor (Supervisión del tiempo de arranque y Bloqueo de rearranque)
Temporización de
disparo independi-
ente de la intensid-
ad (tiempo de freno
en paro)
7SJ62/63/64 Manual
C53000-G1178-C147-1
I
A
I
ArrMot

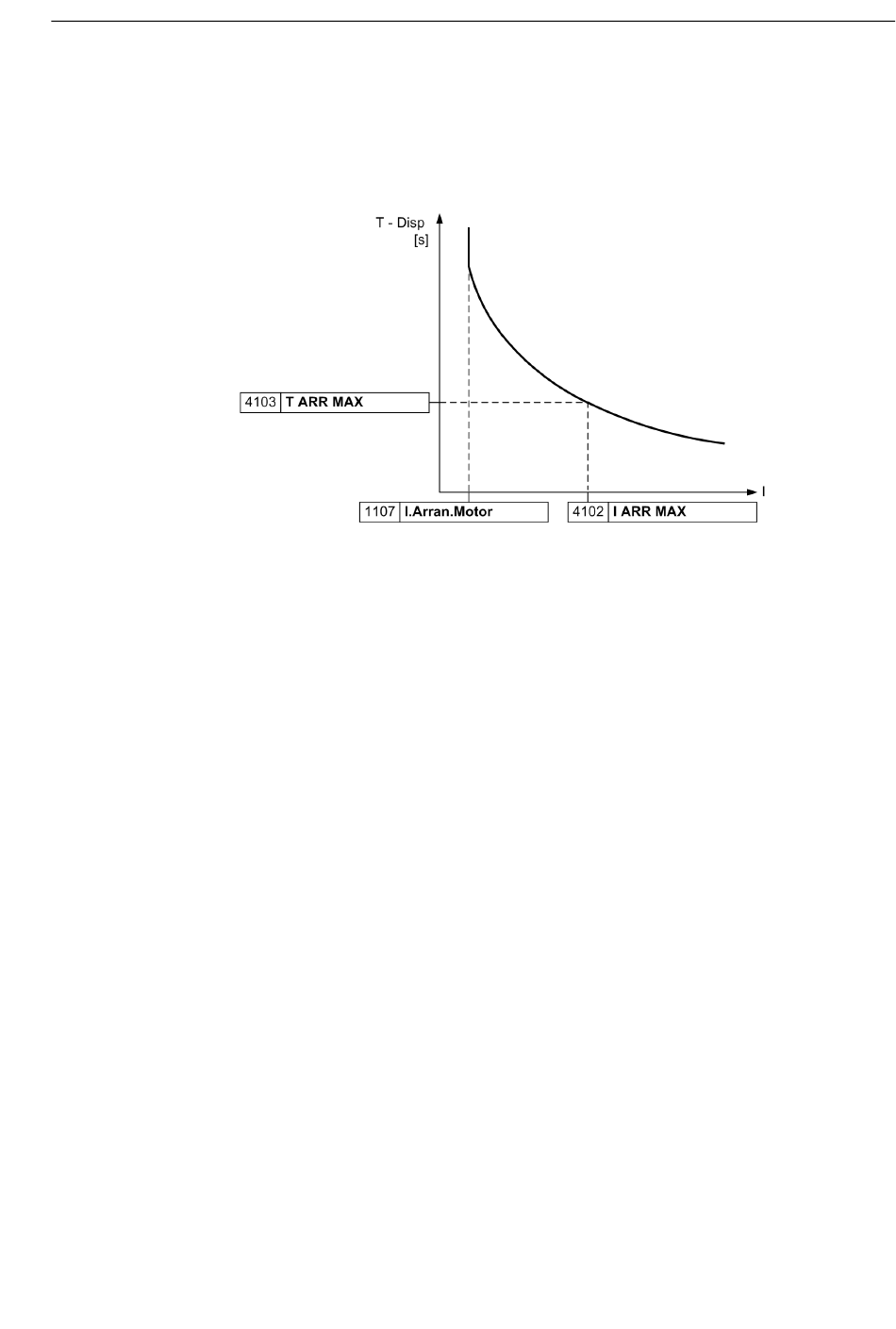

Figura 2-48 Tiempo de disparo en función de la corriente de arranque
Si la intensidad de arranque medida actualmente I es menor (mayor) que la intensid-
ad de arranque nominal parametrizada en la dirección 4102 I
MAX), entonces se prolonga (reduce) el tiempo de disparo actual t
figura 2-48).
Si el tiempo de arranque del motor es más largo que el tiempo de freno en paro
máximo admisible t , entonces debe resultar un disparo, a más tardar, con el tiempo
E
t si se bloquea el rotor. Por medio de un regulador controlador de revoluciones
E
externo se puede informar al equipo vía entrada binaria (">Freno paro") del freno
de parada del motor. Si la corriente sobrepasa en una de las fases el umbral
I.Arran.Motor, ya mencionado, se supone un arranque del motor y se inicia junto
con la temporización dependiente, anterior, también un tiempo de retardo independi-
ente (tiempo de freno de parada). Esto ocurre en cada arranque del motor y es un fun-
cionamiento normal que no se registra en los buffer, no produce ningún aviso a una
central de control ni tampoco inicia una perturbación.
La temporización de freno de parada (T FRENO) bloquea aquí la entrada binaria
">Freno paro". Si la entrada binaria está activa después de transcurrir el tiempo
de freno en paro parametrizado, se produce inmediatamente un disparo independien-
temente si el bloqueo aparece antes o después del transcurso de tiempo.
– corriente nominal de arranque del motor (parámetro
4102, I ARR MAX)
– Umbral de intensidad para reconocer el arranque de
un motor (Parámetro 1107, I.Arran.Motor)
(parámetro I ARR
A
(ver también
DISP
