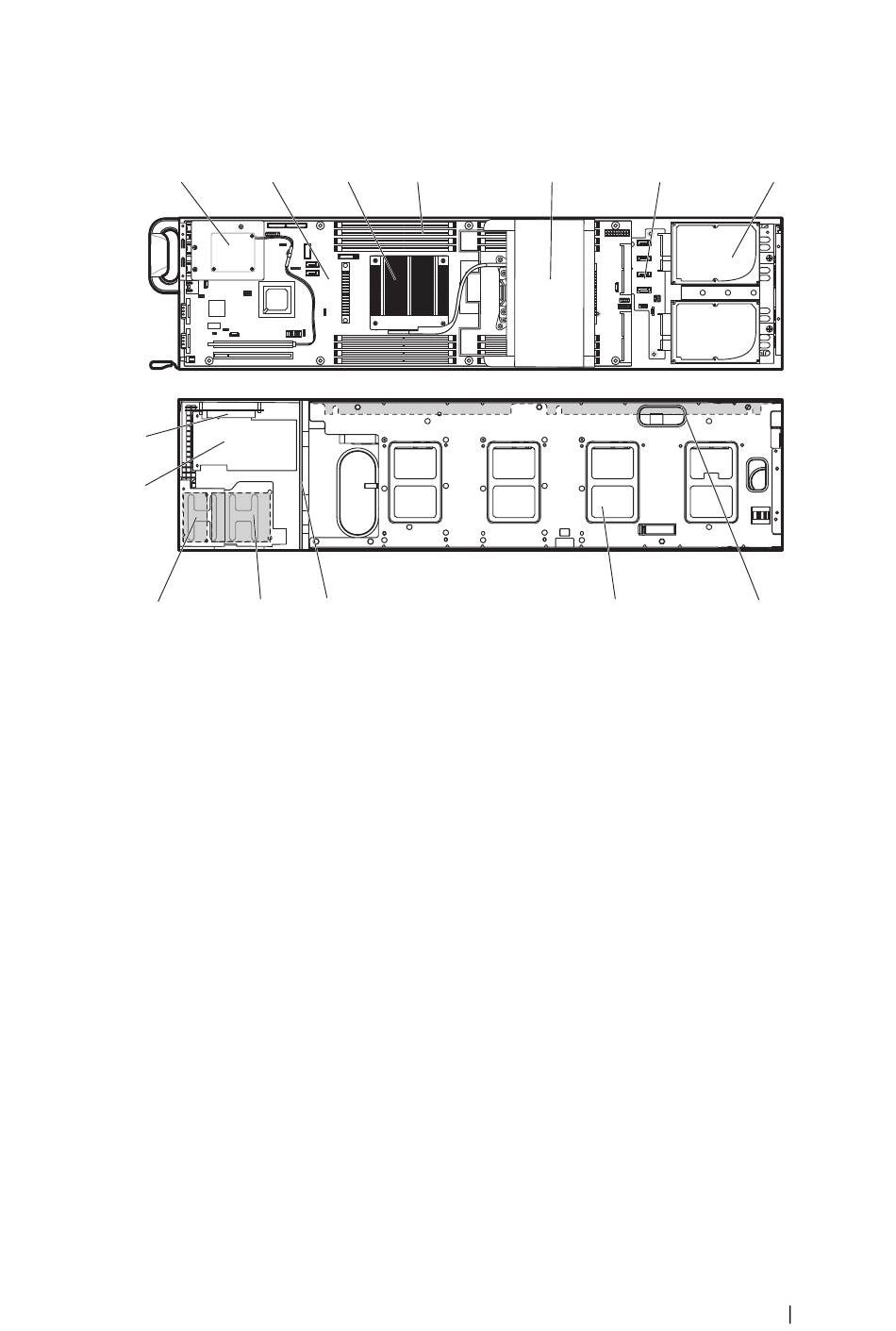

Ilustración 3-1. Interior de C8220X con unidades de disco duro de 3,5 pulgadas
(compartimento de 4 unidades)
1
14
13
12
1 Batería RAID (para la tarjeta
MegaRAID SAS 9285-CV)
3 Disipadores de
calor/procesadores (2)
5 Cubierta de refrigeración
7 Unidades de disco duro internas
de 2,5 pulgadas (2)
9 Estructura para unidades de
disco duro de 3,5 pulgadas
11 Batería RAID (para la tarjeta
MegaRAID SAS 9265-8i)
13 Tarjeta de la controladora RAID o
de expansión
2 3 4
11 10
Instalación de los componentes del sistema
5
9
2 Placa base
4 Memoria (16)
6 Extensor de la placa mediadora
8 Plano posterior de unidades de disco
duro de 3,5 pulgadas
10 Plano posterior de unidad de disco duro
de acoplamiento activo de 2,5 pulgadas
12 Placa LED de la unidad de disco duro
14 Soporte vertical de tarjetas de
expansión (para 2 tarjetas PCIe
de perfil bajo)
6 7
8
