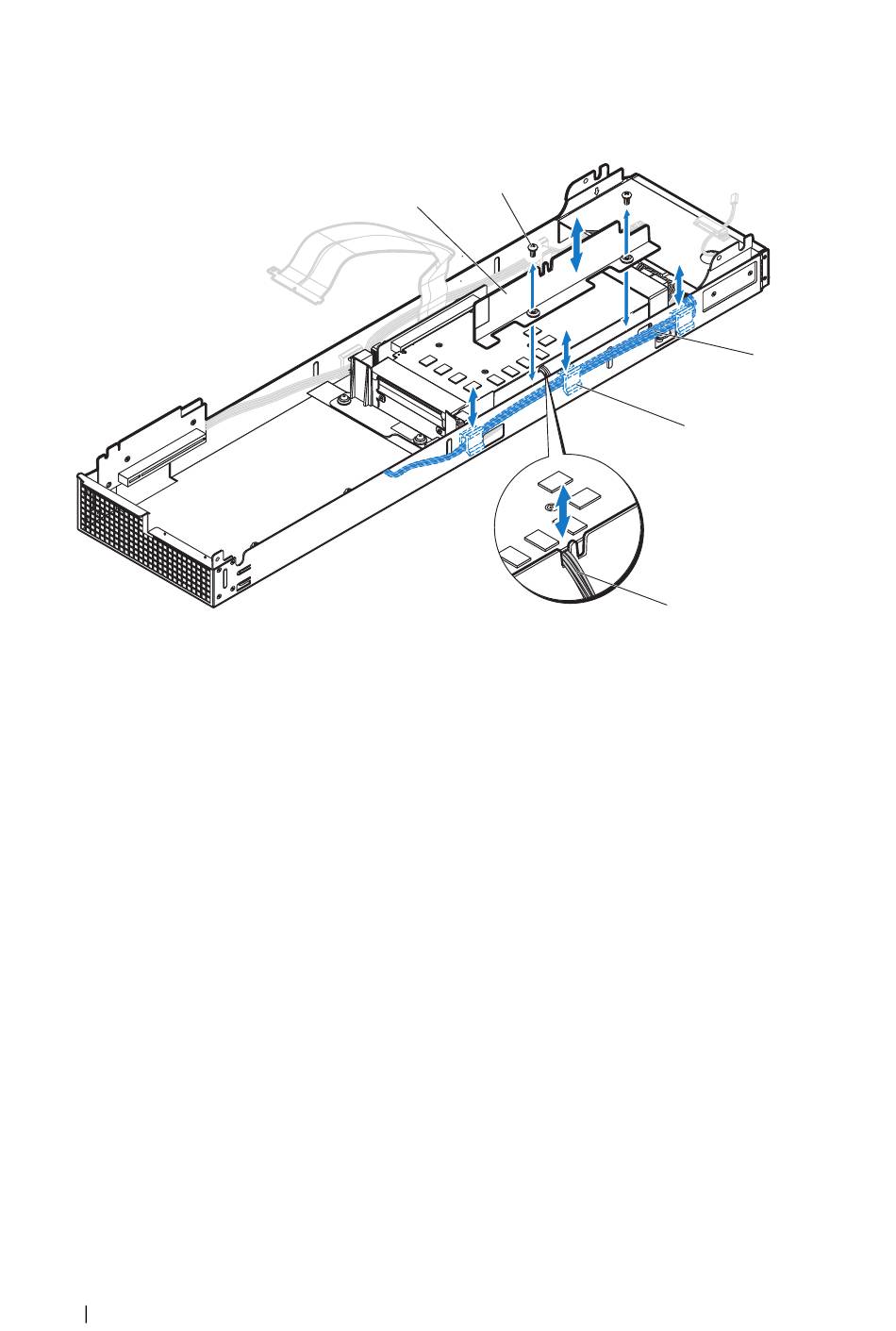

Ilustración 3-62. Extracción e instalación del deflector de aire
1 Deflector de aire izquierdo
3 Cables de alimentación
5 Cable de regulación de emergencia
Extraiga los 4 tornillos que fijan el ensamblaje de la tarjeta GPGPU
e
posterior a la cubierta del sled. Ver Ilustración 3-63.
Sujete el ensamblaje de la tarjeta GPGPU por sus bordes y extráigala
f
con cuidado de la tarjeta vertical GPGPU posterior. Ver
Ilustración 3-63.
256
Instalación de los componentes del sistema
2
1
2 Tornillos M3 (2)
4 Ganchos de retención (3)
3
4
5
