Dell PowerEdge C8220X Manual Del Propietario Del Hardware página 319

5 Desconecte los cables mini-SAS de la tarjeta intermedia SAS.
Ver Ilustración 3-103.
6 Quite el tornillo que fija la placa puente de la tarjeta intermedia al soporte.
Ver Ilustración 3-103.
7 Tire de la placa puente de la tarjeta intermedia para sacarla de la ranura.
Ver Ilustración 3-103.

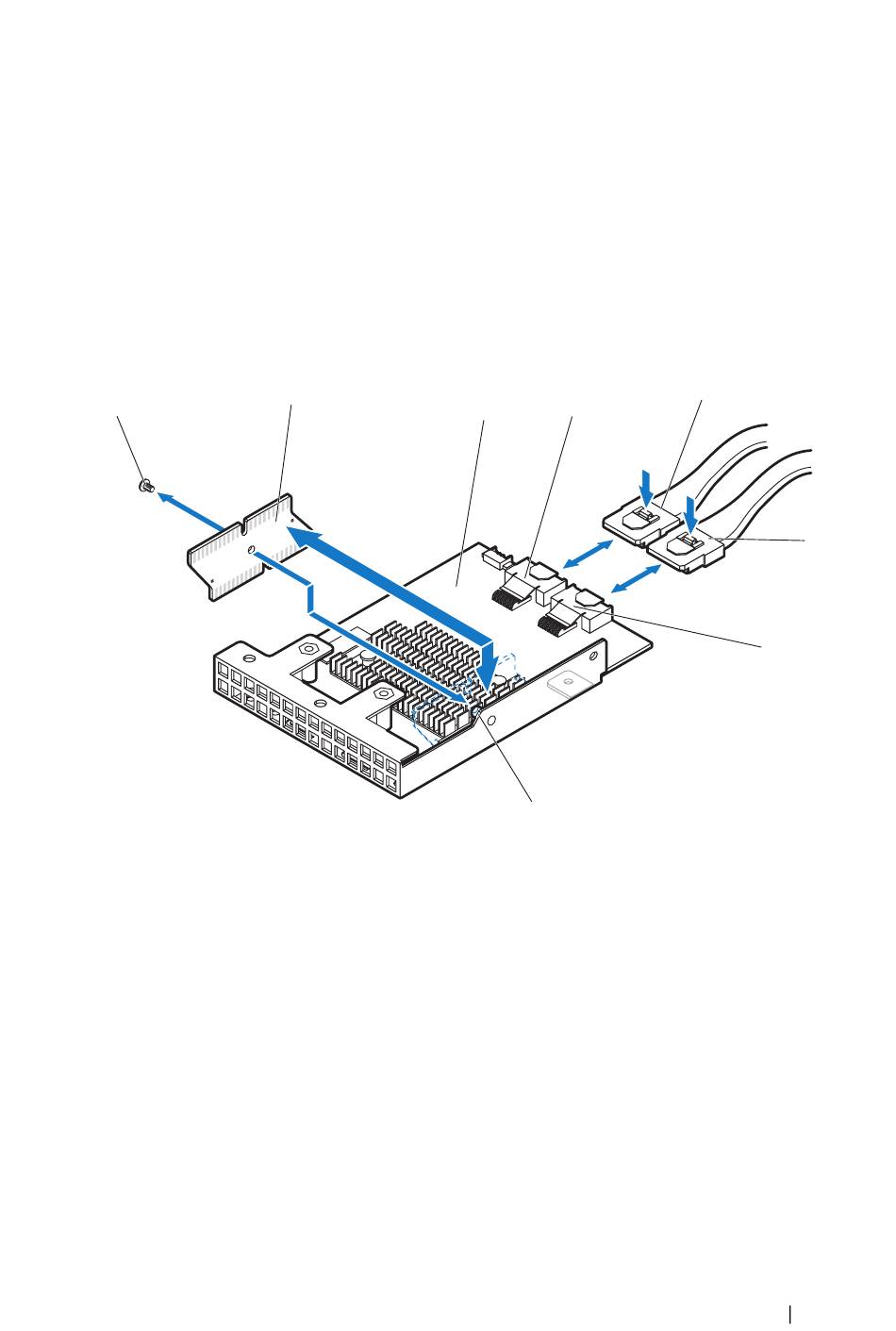

Ilustración 3-103. Extracción e instalación de la placa puente de la tarjeta intermedia
1
1 Tornillo M3 (1)
3 Tarjeta intermedia SAS
5 Cable mini-SAS
7 Conector mini-SAS 4-7
8 Quite los 3 tornillos que fijan la tarjeta intermedia SAS al soporte.
Ver Ilustración 3-104.
9 Extraiga la tarjeta intermedia SAS del soporte. Ver Ilustración 3-104.
2
2
4
6
8
Instalación de los componentes del sistema
4
3
8
Placa puente de la tarjeta intermedia
Conector mini-SAS 0-3
Cable mini-SAS
Soporte
5
6
7
319
