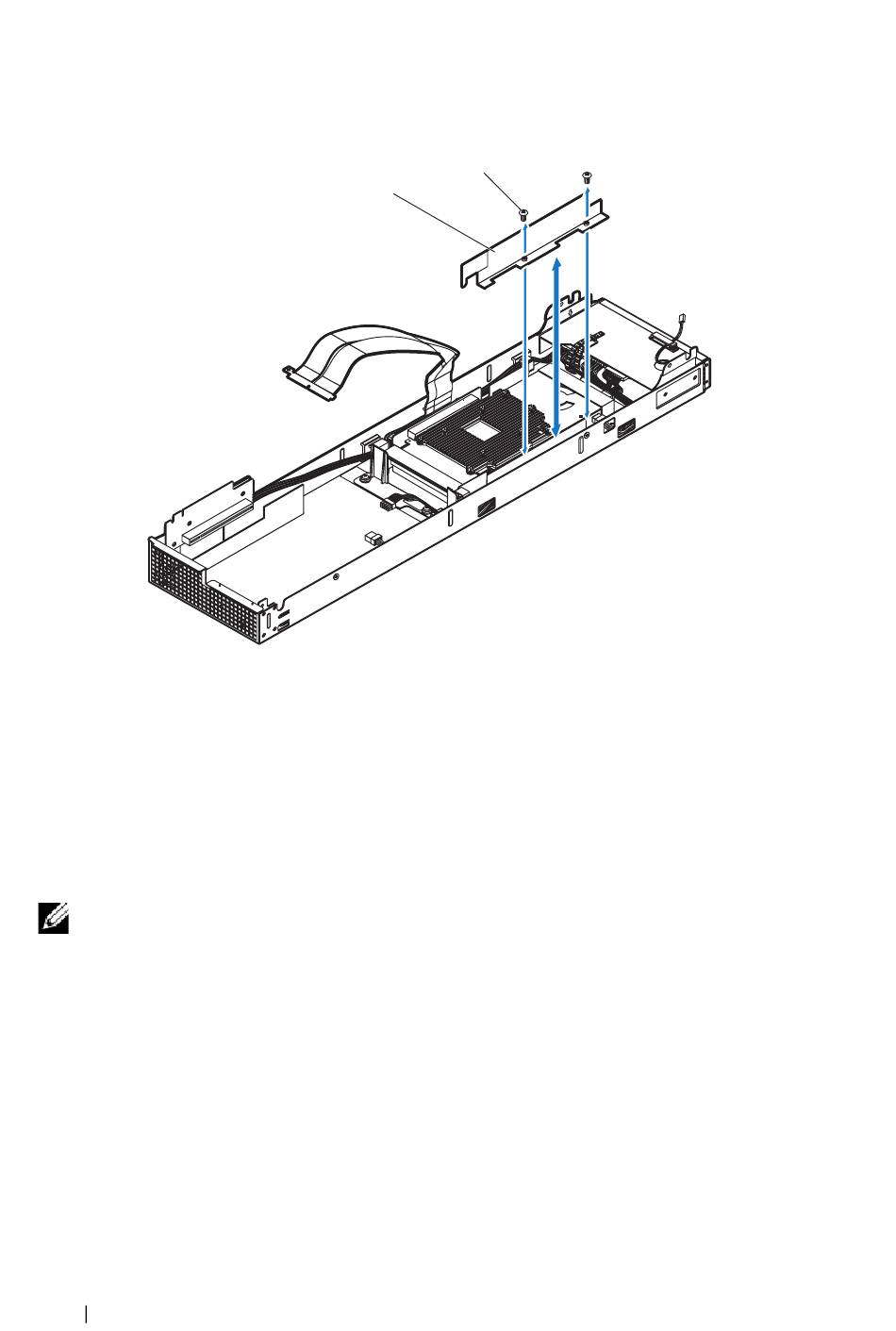

Ilustración 3-52. Extracción e instalación del deflector de aire
1
Extraiga los 4 tornillos que fijan el ensamblaje de la tarjeta GPGPU
c
posterior a la cubierta del sled. Ver Ilustración 3-53.
Sujete el ensamblaje de la tarjeta GPGPU por sus bordes y
d
extráigala con cuidado de la tarjeta vertical GPGPU posterior.
Ver Ilustración 3-53.
NOTA:
Un cable de regulación de emergencia está conectado debajo de la tarjeta
GPGPU. Desconéctelo antes de extraer el ensamblaje de la tarjeta GPGPU de la
cubierta del sled. Ver Ilustración 3-53.
242
Instalación de los componentes del sistema
Deflector de aire izquierdo
2
1
2 Tornillos M3 (2)
