Reglamento para el remolcado

Remolcado

En caso que la carretilla tenga que ser remolcada, con el
equipo de remolque se puede:
- cortocircuitar el circuito de aceite hidráulico,
- soltar (1) los frenos de discos múltiples del accionamiento
de las ruedas.
CUIDADO
La carretilla no puede ser frenada.
El arrastre de la carretilla está permitido solamente con una
unión fija (barra para remolcar).
Para el arrastre de la carretilla se requiere de un vehículo
remolcador con suficiente fuerza de tiro y de frenado para la
carga de arrastre sin frenado.

Procedimiento de remolcado

- Descender la carga, pero que la horquilla no roce con el
suelo al remolcar.
- Descargar la carga.
- Sujetar el vehículo remolcador (tener en cuenta suficiente
fuerza de tiro y de frenado) con la barra para remolcar con
el perno de remolque de la carretilla.
- Colocar calzas en la dirección de declives.
42

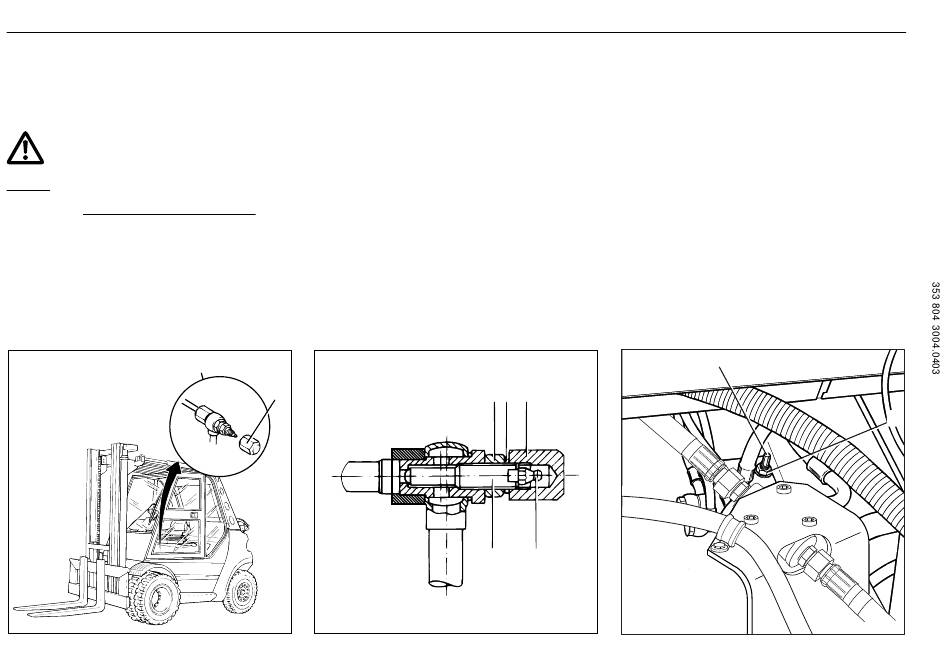

Soltar los frenos de discos múltiples
- Abrir el capot del motor, desmontar la placa de fondo.
- Destornillar la tuerca de sombrerete (4) a la izquierda al
lado de la caja de pedal y quitar el anillo obturador (3).
- Soltar la contratuerca (2).
- Girar el tornillo prisionero (6) hasta dar tope y apretar a
10 Nm.
- Fijar el tornillo prisionero con la contratuerca (2). Apretar
la tuerca a 25 Nm.
- Bombear aprox. 4 veces grasa con la bomba de engrasar
por la boquilla de engrase (5) hasta que el freno quede
libre.
Abrir la válvula de cortocircuito de la hi-
dráulica
- Soltar la contratuerca (8) (ancho de llave 18 ó 19 mm)
debajo de la caja de pedal.
- Destornillar con tres giros el espárrago (7) (ancho de llave
10 mm) con la llave tubular.
- Fijar el espárrago con la contratuerca (8), apretar a
40 Nm.
1
4
d353-02/19
Después del remolcado
- Colocar calzos en la dirección de declive.
- Soltar la contratuerca (8).
- Enroscar el espárrago (7) (ancho de llave 10 mm), apretar
a 20 +5
- Fijar el espárrago con la contratuerca (8), apretar la tuerca
a 40 Nm.
Restablecer la disposición de los frenos
- Soltar la contratuerca (2).
- Enroscar hacia atrás el tornillo prisionero (6) con dos
giros.
- Fijar el tornillo prisionero con la contratuerca (2), apretar
a 25 Nm.
- Colocar el anillo obturador (3).
- Enroscar la tuerca de sombrerete (4), apretar a 30 Nm.
Comprobar el funcionamiento de los frenos
después de los trabajos de reparación.
2 3 4
6 5
d353-02/18
Operación
Nm.
7
8
d353-2/097
