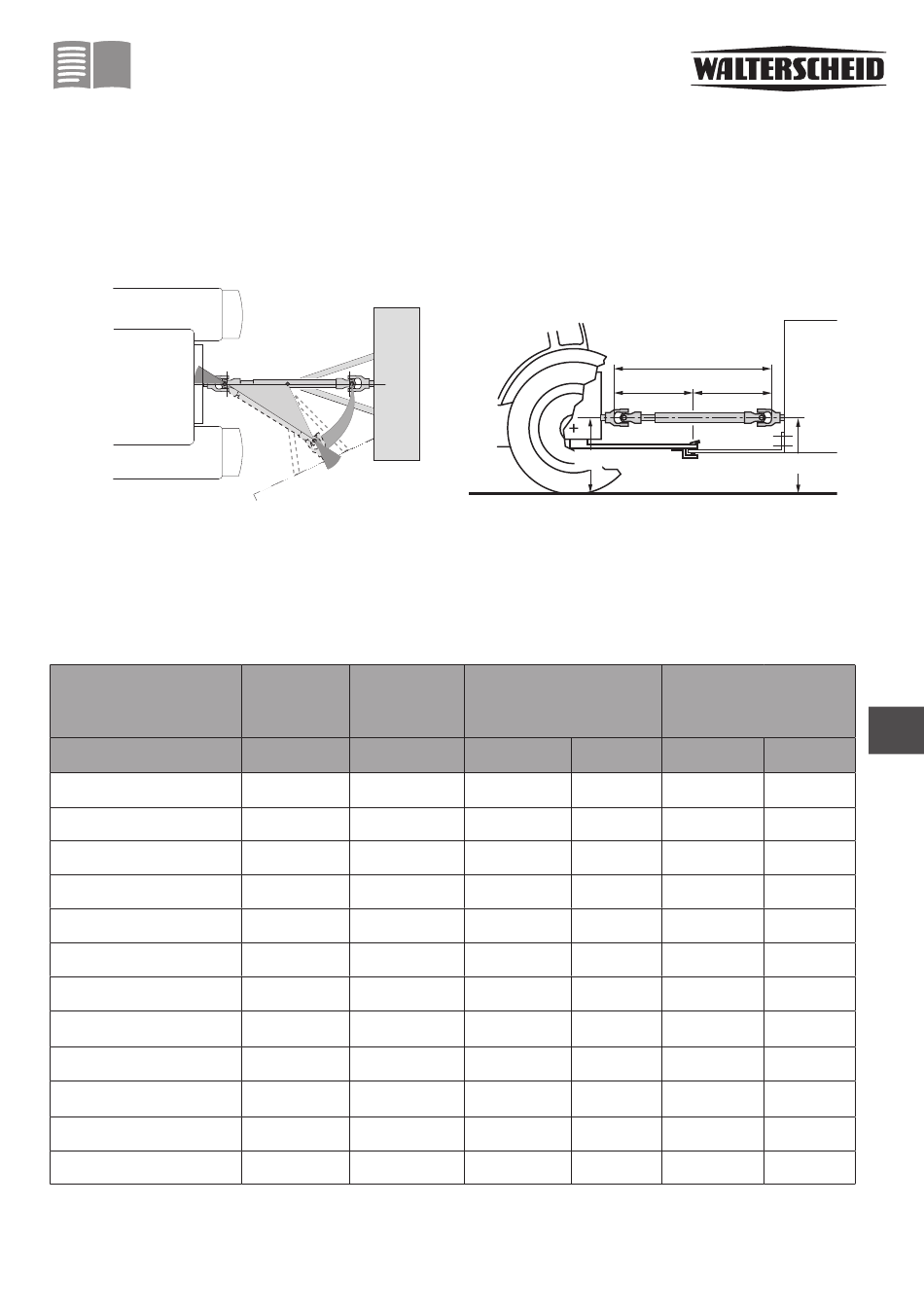

Преглед и функция
Теглич/прикачно устройство
В случай на използване на теглич/прикачно устройство се уверете, че средата на карданния вал
се намира точно над точката на свързване (L1 = L2)
Височината на щифтовете на трактора и на прикаченото устройството трябва да е еднаква: h1 = h2
Допустим ъгъл на шарнирното съединение и данни за изходната
мощност
2.3.1 Стандартен и широкоъгълен карданен вал
Размер
P / W / W към E
W 100E
W 200E
W 300E
W 400E
W 2100
W 2200
P 300/ W2300
P 400/ W2400
P 500/ W2500
P 600/ W2600
P 700/ W2700
P 800
Макс. Макс. ъгъл
работен в спряно
ъгъл състояние
15° 90°
15° 90°
15° 90°
15° 90°
25° 90°
25° 90°
25° 90°
25° 90°
25° 90°
25° 90°
25° 90°
25° 90°
h1
►
540 об/мин
Pm [kW] M [Nm]
13 235
22 390
31 550
43 770
19 335
32 560
45 790
62 1100
105 1860
147 2600
188 3328
252 4450
275
h1 = h2
L1 = L2
L
L1 L2
h2
1000 об/мин
Pm [kW] M [Nm]
20 195
34 325
48 460
67 640
29 275
49 465
69 660
96 915
162 1545
226 2160
298 2760
387 3700
