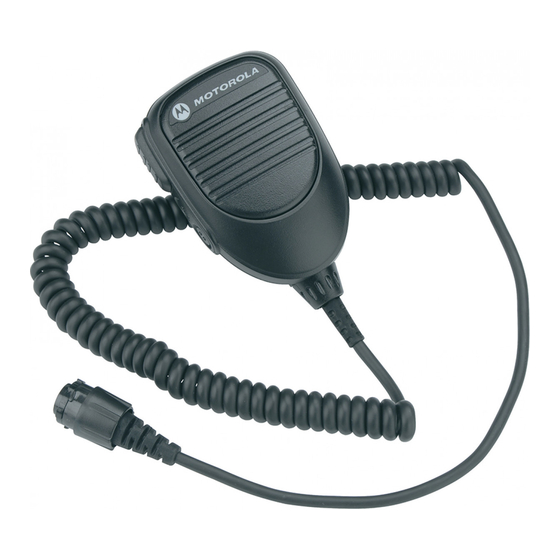

- Página 1 Compact and Heavy Duty Microphones RMN5107, RMN5111 Accessories en-US es-LA pt-BR fr-CA zh-TW zh-CN ko-KR de-DE fr-FR es-ES it-IT pt-PT nl-NL ru-RU...
- Página 3 FOREWORD Product Safety and RF Exposure Compliance Before using this product, read the operating instructions for safety usage contained in the Product Safety and RF Exposure booklet enclosed with your radio. ATTENTION! These microphones, when attached to the mobile radio, are restricted to occupational use only to satisfy FCC RF energy exposure requirements.
- Página 4 INTRODUCTION The RMN5107 and RMN5111 Compact and Heavy Duty Microphones provide a convenient means of communicating by having a microphone and a push-to-talk (PTT) button in a single, hand held accessory. Both microphones include a coiled cord with strain relief, a hang-up...
- Página 5 VEHICLES EQUIPPED WITH AIRBAGS An airbag inflates with great force. W A R N I N G DO NOT place objects, including communication equipment, in the area over the airbag or in the airbag deployment area. If the communication equipment is improperly placed and the airbag inflates, this could cause serious injury.
- Página 6 Mounting the Hang-Up Clip Once an installation location has been decided, perform the following steps: 1. Verify that the selected mounting surface is strong enough to support the mounting hardware and the microphone. 2. Use the base of the hang-up clip as a template to center punch and drill two 3mm (1/8”) diameter holes.
- Página 7 MICROPHONE OPERATION Transmitting To transmit using your microphone: 1. Hold the microphone approximately five centimeters (two inches) from your mouth. 2. Press the PTT button. 3. Speak directly into the grill openings located in the upper center of the microphone face. 4.
- Página 8 Disconnecting the Microphone from Radio 1. Turn the locking collar on the radio end of the microphone 1/4 turn counterclockwise. 2. Pull cable from accessory interface connector to release. COILED CORD REPLACEMENT To remove the RMN5111 coiled cord: 1. Rotate the locking collar at the base of the microphone in a counterclockwise direction until it stops.
- Página 9 SERVICE Other than the replaceable cords, the RMN5107 and RMN5111 Compact and Heavy Duty Microphones are not repairable. Order replacement microphones as required. The following replacement parts are available through your Motorola service representative. Part Part Description Number Replacement Cord, Compact RLN6276...
- Página 10 PREFACIO Normas de seguridad y de exposición a la energía de RF Antes de usar este producto, lea las instrucciones de operación para uso seguro del producto contenidas en el folleto titulado Precaución Normas de seguridad y de exposición a la energía de RF, incluido con el radio.
- Página 11 INTRODUCCIÓN El micrófono compacto RMN5107 y el micrófono reforzado RMN5111 constituyen un práctico medio de comunicación al integrar un micrófono y un botón de transmisión (PTT) en un solo accesorio de mano. Ambos micrófonos incluyen un cable en espiral retráctil con protector contra tirones, un clip de sujeción con las piezas de montaje...
- Página 12 VEHÍCULOS EQUIPADOS CON BOLSAS DE AIRE Las bolsas de aire se inflan con W A R N I N G ADVERTENCIA mucha fuerza. NO coloque objetos como, por ejemplo, un equipo de comunicaciones, sobre una bolsa de aire ni en el área de despliegue de la misma. Si el equipo de comunicaciones se coloca en un lugar inadecuado, podría ocasionar lesiones graves al inflarse la bolsa de aire.
- Página 13 Montaje del clip de sujeción Una vez escogido el lugar de instalación, siga los pasos descritos a continuación: 1. Verifique que la superficie de montaje seleccionada sea suficientemente fuerte para soportar las piezas de montaje y el micrófono. 2. Use la base del clip de soporte como plantilla para marcar los centros y taladrar dos agujeros de 3 mm (1/8 pulg.) de diámetro.
- Página 14 OPERACIÓN DEL MICRÓFONO Transmisión Para transmitir usando el micrófono: 1. Mantenga el micrófono a aproximadamente 5 centímetros (2 pulg.) de la boca. 2. Presione el botón de transmisión (PTT). 3. Hable directamente hacia las aberturas de la rejilla localizadas en la parte superior central de la cara frontal del micrófono.
- Página 15 Instale un cable en espiral retráctil siguiendo el procedimiento inverso. SERVICIO Con excepción de los cables reemplazables, el micrófono compacto RMN5107 y el micrófono reforzado RMN5111 no son reparables. Solicite micrófonos de reemplazo cuando sea necesario.
- Página 16 Las siguientes partes de repuesto se pueden adquirir a través de un centro de servicio autorizado Motorola. Número de Descripción de la pieza parte Cable de reemplazo para RLN6276 modelo compacto Cable de reemplazo para RLN6277 modelo reforzado...
- Página 17 PREFÁCIO Normas de segurança e de exposição à energia de RF Antes de utilizar o rádio, leia as instruções de operação para o uso seguro do produto contidas no folheto denominado Normas Precaução de segurança e de exposição à energia de RF, que acompanha este rádio.
- Página 18 INTRODUÇÃO O microfone compacto RMN5107 e o microfone reforçado RMN5111 se constituem em um meio prático de comunicação, pois integram um microfone e um botão de transmissão (PTT) em um único acessório de mão. Ambos os microfones incluem um cabo em espiral retrátil, com dispositivo de...
- Página 19 VEÍCULOS EQUIPADOS COM AIRBAG O airbag se infla com muita ADVERTÊNCIA W A R N I N G intensidade. NÃO coloque objetos como, por exemplo, um equipamento de comunicações, sobre a bolsa do airbag na área de expansão do mesmo. Se o equipamento de comunicações for colocado em um local inadequado, poderá...
- Página 20 Montagem do clipe de sustentação Uma vez escolhido o local da instalação, siga as instruções dadas a seguir: 1. Verifique se a superfície de montagem escolhida é suficientemente forte para suportar as peças de montagem e o microfone. 2. Use a base do clipe de suporte como modelo para marcar os centros e perfurar dois orifícios de 3 mm (1/8 pol.) de diâmetro.
- Página 21 OPERAÇÃO DO MICROFONE Transmissão Para transmitir usando o microfone: 1. Mantenha o microfone a cerca de 5 centímetros (2 pol.) de distância dos lábios. 2. Pressione o botão de transmissão (PTT). 3. Fale diretamente junto às aberturas da grade localizadas na parte superior central da frente do microfone.
- Página 22 Desconexão do microfone do rádio 1. Gire o anel de fixação do microfone na extremidade do rádio de um quarto de volta no sentido anti-horário. 2. Puxe o cabo do conector da interface de acessório para desconectá-lo. SUBSTITUIÇÃO DO CABO EM ESPIRAL RETRÁTIL Para desconectar o cabo em espiral retrátil do RMN5111:...
- Página 23 SERVIÇO Com exceção dos cabos substituíveis, o microfone compacto RMN5107 e o microfone reforçado RMN5111 não podem ser reparados. Solicite microfones de reposição quando necessário. Os acessórios de áudio e peças de reposição descritas a seguir podem ser adquiridos junto a um centro de serviço autorizado Motorola.
- Página 24 PRÉFACE Normes de sécurité et d’exposition à l’énergie de RF Avant d’utiliser ce produit, lisez les instructions du mode d’emploi sécuritaire dans la brochure intitulée Normes de Précaution sécurité et d’exposition à l’énergie de radiofréquence, fournie avec la radio. ATTENTION Ces microphones, lorsqu’ils sont connectés à...
- Página 25 INTRODUCTION Le microphone compact RMN5107 et le microphone renforcé RMN5111 constituent un moyen de communication pratique puisqu’ils rassemblent un microphone et un bouton de transmission (PTT) en un seul accessoire à main. Les deux microphones comprennent un câble extensible rétractable avec réducteur de tension mécanique, une pince...
- Página 26 VÉHICULES ÉQUIPÉS DE COUSSINS DE SÉCURITÉ GONFLABLES AVERTISSEMENT Les coussins de sécurité gonflables se W A R N I N G déploient avec une force considérable. ÉVITEZ de placer des objets, y compris l’équipement de communication, dans la zone située sur le coussin de sécurité...
- Página 27 Montage de la pince d’accrochage Une fois que vous avez décidé du lieu d’installation, procédez comme suit : 1. Vérifiez que la surface de montage choisie est suffisamment solide pour supporter les pièces de montage et le microphone. 2. Utilisez la base de la pince d’accrochage comme modèle pour marquer les centres et percer les trous de 3 mm (1/8 po.) de diamètre.
- Página 28 d’une montre pour verrouiller le connecteur en position. MODE D’EMPLOI DU MICROPHONE Transmission Pour transmettre à l’aide du microphone : 1. Tenez le microphone à environ 5 centimètres (2 pouces) de la bouche. 2. Appuyez sur le bouton de transmission PTT.
- Página 29 Pour installer un câble extensible, suivez la procédure inverse. ENTRETIEN ET RÉPARATION À l’exception des câbles remplaçables, le microphone compact RMN5107 et le microphone renforcé RMN5111 ne sont pas réparables. Au besoin, commandez des microphones de rechange.
- Página 30 Les pièces de rechange suivantes sont disponibles dans les centres de service agréés Motorola. Numéro de Description de la pièce référence Câble de remplacement pour RLN6276 modèle compact Câble de remplacement pour RLN6277 modèle renforcé...
- Página 31 前言 繁 產品安全與 RF 能量暴露遵循資訊 體 中 在使用本產品之前，請閱讀對 文 講機的產品安全與 RF 能量暴露 手冊中所包含的安全使用操作 指示。 注意！ 這些麥克風在附接至行動對講機時僅供職 業用途，以符合 FCC RF 能量暴露限制。 在使用本產品之前，請先閱讀對講機的產 品安全與 RF 能量暴露手冊中所包含的 RF 能量注意事項以及操作指示，以確保 遵循 RF 能量暴露限制。...
- Página 32 簡介 RMN5107 和 RMN5111 精巧型和高性能 繁 麥克風將麥克風和通話 (PTT) 按鈕整合 體 中 在一個手持配件，讓您方便地進行通訊。 文 這兩款麥克風包含一條含線扣的捲線、含 安裝硬體 (HLN9073) 的掛夾，以及插入 行動對講機的接頭。 RMN5111 高性能麥克風包含一條可拆式 捲線，以及 2 個可編程側面按鈕以提供 額外功能。 這些麥克風無法與其他舊型行動對講機向 下相容。 安裝 請小心選擇麥克風的安裝位置。請將麥克 風安裝在使用者方便取得，但不會干擾車 輛運作的位置。此外，請考慮其他車輛配 件的操作。...
- Página 33 配備安全氣囊的車輛 繁 在受到大力撞擊下，會使安全氣 體 囊充氣。請勿將物體 （包括通訊 中 設備）置於安全氣囊上方區域， 文 或在安全氣囊部署區域。如果通訊設備的位 置不當，當安全氣囊充氣時可能會造成嚴重 人員傷害。 如果安裝在不穩固或空心安裝表 面上，托架可能會鬆脫，裝置可 能會掉落破損。請務必將托架安 裝在可讓自攻螺絲牢固固定在金 屬表面的位置。 安裝螺絲可能會使通過車中安裝 表面下方的電線受損。請小心避 免將托架安裝在這些位置上方。...
- Página 34 安裝掛夾 在決定安裝位置後，請執行下列步驟： 繁 1. 確定選取的安裝表面穩固，足以支撐 體 中 安裝硬體和麥克風。 文 2. 以掛夾底座為範本，在中心穿孔鑽出 2 個直徑 3 公釐 (1/8”) 的孔。在鑽孔 時，請小心不要使電線或其他車輛元 件受損。 3. 使用 2 顆隨附的自攻螺絲安裝固定掛 夾。 進行最後接線 在安裝固定好掛夾後： 1. 將麥克風安置於掛夾。 2. 將麥克風的捲線插入對講機正面的麥 克風接頭。對齊接頭接腳，然後將外 側鎖圈以順時針扭轉以鎖至定位。...
- Página 35 麥克風操作 繁 傳送呼叫 體 若要使用麥克風進行傳送： 中 1. 手持麥克風距口部大約 5 公分。 文 2. 按下 PTT 按鈕。 3. 直接對麥克風表面上方中央的格狀開 口說話。 4. 放開 PTT 收聽。 使用可編程按鈕 麥克風上的 Accy （配件） 1-dot 和 Accy 2-dot 按鈕可透過對講機的用戶編程軟體 (Customer Programming Software， CPS) 設定。對講機的使用手冊包含這些 按鈕提供可編程功能的完整說明。請向您 的經銷商洽詢以取得更多有關支援可編程 按鈕的資訊。 中斷麥克風與對講機的連接 1.
- Página 36 更換捲線 若要拆下 RMN5111 的捲線： 繁 體 1. 以逆時針方向將麥克風底部的鎖圈轉 中 動到底。 文 2. 將捲線從麥克風底部拉出。 依反向順序執行拆下步驟，以安裝捲線。 維修服務 除了可更換的捲線外，RMN5107 和 RMN5111 精巧型和高性能麥克風無其他 可維修的部分。請依需要訂購更換麥克 風。 以下更換零件可透過摩托羅拉服務代表購 買。 零件說明 零件編號 RLN6276 更換捲線，精巧型 RLN6277 更換捲線，高性能...
- Página 37 前言 产品安全和射频辐射说明 在使用本产品之前，请仔细阅 读随机附带的产品安全和射频 辐射手册中关于使用安全的操 作说明。 简 体 注意！ 中 这些麦克风连接到车载台时仅限于能够 文 满足 FCC 射频能量辐射要求的职业应 用。在使用本产品之前，请仔细阅读随 机附带的产品安全和射频辐射手册中有 关的射频能量信息和安全操作说明，以 确保符合射频能量辐射限制标准。...
- Página 38 简介 RMN5107 和 RMN5111 紧凑重型麦克 风在单个手持附件上集成麦克风和通话 (PTT) 键，提 供 了 一 种 便 捷 的 通 讯 方 式。这两款麦克风都含有一根带耐扭式 线 扣 的 螺 旋 线、一 个 带 有 安 装 构 件 (HLN9073) 的挂夹和一个插入车载台的 简 接头。 体 RMN5111 重型麦克风具有一条可拆卸 中...
- Página 39 汽车 气囊膨胀时会产生很大的力量。 不可将包括通信设备在内的任何 物品放在气囊上方或气囊展开时 占用的区域内，如果通信设备摆放不当，气 囊展开时可能会造成严重的伤害。 简 体 中 文 如果将支架安装在不牢固或空 心的安装表面上，支架可能会 松脱，发生撞击时，设备可能 会脱离。在安装支架的位置， 自攻螺丝必须能够牢固地钉入 金属表面。 安装螺丝可能会使汽车上某些 安装表面内部的电缆和电线破 损。注意避免将支架安装在这 些位置。...
- Página 40 安装挂夹 确定安装位置后，请执行以下步骤： 1. 确认您选择的安装表面结实牢固，足 以支撑安装构件和麦克风。 2. 以挂夹的基座为样板，中心冲钻两个 直径为 3mm (1/8”) 的孔。钻孔时小心 不要损坏电线或其它汽车部件。 3. 使用附带的两个自攻螺丝安装并紧固 简 挂夹。 体 中 完成最后的连接 文 安装并紧固挂夹后： 1. 将麦克风扣入挂夹。 2. 将麦克风的螺旋线插头连接到对讲机 前面的麦克风接口。将插头对准，然 后顺时针拧紧卡箍将插头锁住。...
- Página 41 麦克风操作 发射 使用您的麦克风进行发射： 1. 握住麦克风，让其距离您的嘴部约 5 厘米 （2 英寸） 。 2. 按 PTT 键。 3. 对着麦克风正面上方中央的栅孔直接 简 讲话。 体 4. 释放 PTT 键接听。 中 文 使用可编程按键 麦克风上的 Accy （附件） 一点键和 Accy 二点键可以通过对讲机的用户编程软件 (CPS) 进行编程。关于通过这些按键可 以使用的可编程功能，您的对讲机用户 手册中含有完整的说明。请与您的代理 商联系以获取有关支持可编程按键的详 情。...
- Página 42 断开麦克风和对讲机的连接 1. 将麦克风对讲机端的锁环逆时针旋转 1/4 圈。 2. 从附件接口中拔出电缆。 更换螺旋线 取下 RMN5111 螺旋线： 简 1. 逆时针方向旋转麦克风底部的锁环， 体 中 直至不动为止。 文 2. 将螺旋线从麦克风底部拔出。 以取下螺旋线的相反顺序装上螺旋线。 维修 除了可更换的螺旋线外， RMN5107 和 RMN5111 紧凑重型麦克风是不可维修 的。若有必要请更换麦克风。 您可以通过摩托罗拉服务代表获得以下 可更换组件。 组件说明 组件编号 RLN6276 可更换螺旋线，紧凑型 RLN6277 可更换螺旋线， H/D...
- Página 43 서문 제품 안전 및 RF 노출 기준 준수 본 제품을 사용하기 전에, 무전 기와 함께 제공된 제품 안전 및 RF 노출 안내서에 포함된 안전 한 사용을 위한 조작 지침을 읽 어 주십시오. 주의! 무전기에 부착될 때 무전기는 FCC RF 에 너지...
- Página 44 소개 RMN5107 및 RMN5111 컴팩트형 헤비 듀티 마이크는 하나의 핸드헬드(휴대형) 액세서리에 마이크와 PTT를 모두 갖고 있어 편리하게 통신할 수 있습니다. 두 마 이크에는 꺾임 방지 기능이 있는 코일식 코드, 부착 장치(HLN9073)가 있는 행업 클립 및 차량 무전기에 꽂을 수 있는 커넥...
- Página 45 에어백 장착 차량 에어백은 엄청난 폭발력으로 팽 창됩니다. 통신 장비를 비롯하여 어떤 물건 도 에어백 위나 에어백 전개 부위에 올려놓지 마십시오. 통신 장비를 부적절하게 설치한 상 태에서 에어백이 팽창하면 심각한 부상을 입 을 수 있습니다. 고정되지 않거나 움푹 패인 표면 에...
- Página 46 행업 클립 부착 설치할 위치를 정했으면 다음 단계를 수 행합니다. 1. 선택한 부착 부위가 부착 장치와 마이 크를 지탱하기에 충분히 강한지 확인 합니다. 2. 행업 클립의 베이스를 대고 중앙에 3mm(1/8인치) 직경의 구멍을 만듭니 다. 구멍을 뚫을 때 배선이나 다른 차 량...
- Página 47 마이크 작동 송신 마이크로 송신하려면 1. 마이크를 입에서 약 5센티미터(2인치) 떨어진 위치에서 잡습니다. 2. PTT 버튼을 누릅니다. 3. 마이크 정면의 상부에 있는 그릴형 개 구부에 직접 말을 합니다. 4. 들을 때는 PTT 버튼에서 손을 뗍니다. 프로그램 버튼 사용 마이크의 Accy(액세서리) 1-점 및 Accy 2-점...
- Página 48 무전기에서 마이크 분리 1. 마이크의 무전기측 끝에 있는 고정 테 를 시계 반대 방향으로 1/4바퀴 돌립니 다. 2. 액세서리 인터페이스 커넥터에서 케 이블을 당겨 풉니다. 코일식 코드 교체 RMN5111 코일식 코드를 분리하려면 1. 마이크의 베이스에 있는 고정 테를 시 계 반대 방향으로 멈출 때까지 돌립니 다.
- Página 49 수리 교체용 코드 이외에 RMN5107 및 RMN5111 컴팩트형 헤비 듀티 마이크에 는 교체 가능한 부품이 없습니다. 필요하 면 새로 마이크를 주문하십시오. 다음과 같은 교체 부품을 모토로라 서비 스 센터를 통해 구입할 수 있습니다. 부품 설명 부품 번호 RLN6276 교체 코일, 컴팩트형...
- Página 50 VORWORT Produktsicherheit und Einhaltung der Strahlenschutzbedingungen Lesen Sie vor Benutzung dieses Produkts die mit Ihrem Funkgerät mitgelieferte Beilage über Produktsicherheit und VORSICHT! Funkfrequenzstrahlung und die darin enthaltene Betriebsanleitung. ACHTUNG! Zur Erfüllung der FCC- Strahlenschutzbedingungen sind die am Kfz-Funkgerät angeschlossenen Mikrofone ausschließlich für den beruflichen Einsatz bestimmt.
- Página 51 EINLEITUNG Das Kompaktmikrofon RMN5107 und das Hochleistungsmikrofon RMN5111 stellen eine praktische Kommunikationshilfe dar. Beide umfassen jeweils ein Mikrofon mit einer Sendetaste (PTT-Taste) als einteiliges, handgehaltenes Zubehör. Beide Mikrofone werden mit einem Spiralkabel mit Zugentlastung, einer Aufhängung mit Befestigungselementen (HLN9073) und einem Stecker für direkten Anschluss an das...
- Página 52 FAHRZEUGE MIT AIRBAGS Airbags blähen sich mit gewaltigem Druck auf. In WARNHINWEIS Bereichen oberhalb des Airbag W A R N I N G oder im Auslösebereich selbst dürfen KEINE Gegenstände, einschließlich Funkgeräte, abgelegt oder installiert werden. Wird eine Kommunikationseinrichtung an ungeeigneter Stelle installiert, kann dies beim Auslösen des Airbags zu schweren Verletzungen führen.
- Página 53 Anbringen der Aufhängung Wenn der Installationsort bestimmt worden ist, gehen Sie wie folgt vor: 1. Vergewissern Sie sich, dass die ausgewählte Installationsfläche für die Anbringung von Halterung und Mikrofon geeignet ist. 2. Benutzen Sie das Unterteil der Aufhängung als Schablone zum Markieren und Bohren von zwei Löchern mit je 3 mm Durchmesser.
- Página 54 MIKROFONBETRIEB Senden Zum Senden über Ihr Mikrofon: 1. Halten Sie das Mikrofon in etwa fünf Zentimeter Entfernung vor Ihrem Mund. 2. Drücken Sie die Sendetaste. 3. Sprechen Sie direkt in die Mikrofonschlitze in der Mikrofonvorderseite. 4. Geben Sie die Sendetaste zum Zuhören frei.
- Página 55 2. Ziehen Sie das Kabel aus dem Unterteil des Mikrofons und von ihm ab. Das Ersatzkabel wird in umgekehrter Reihenfolge angebracht. SERVICE Abgesehen von den austauschbaren Anschlusskabeln können die Kompakt- und Hochleistungsmikrofone RMN5107 und RMN5111 nicht repariert werden. Bestellen Sie bei Bedarf ein Ersatzmikrofon.
- Página 56 Die folgenden Ersatzteile sind über Ihren Motorola Vertriebspartner erhältlich. Beschreibung Teile-Nr. Ersatz-Anschlusskabel, RLN6276 Kompaktmikrofon Ersatz-Anschlusskabel, RLN6277 Hochleistungsmikrofon...
- Página 57 AVANT-PROPOS Normes de sécurité et d’exposition à l’énergie de RF Avant d’utiliser ce produit, lisez les instructions de sécurité dans la brochure AVERTISSEMENT intitulée Normes de sécurité et d’exposition à l’énergie de radiofréquence, fournie avec votre radio. ATTENTION! Ce type de microphones, une fois connecté...
- Página 58 INTRODUCTION Les microphones Compact RMN5107 et Haute Résistance RMN5111 sont des outils de communication conviviaux qui réunissent un microphone et un alternat en un seul accessoire manuel. Ces deux microphones sont équipés d’un cordon spiralé avec décharge de traction, d’une pince de fixation avec ses éléments de...
- Página 59 VÉHICULES ÉQUIPÉS D’AIRBAGS Un airbag se déploie avec une AVERTISSEMENT grande force. Ne placez ou W A R N I N n’installez aucun équipement au-dessus d’un airbag ou dans sa zone de déploiement. Un équipement placé ou installé dans cette zone de déploiement peut être projeté...
- Página 60 Installation de la pince de fixation Après avoir choisi le lieu et la position d’installation, suivez les instructions ci- dessous. 1. Vérifiez que la surface de montage choisie est suffisamment résistante pour le support et le microphone. 2. Utilisez la pince comme guide pour positionner et percer les deux trous de 3 mm de diamètre.
- Página 61 FONCTIONNEMENT DU MICRO Émission Pour émettre directement avec le micro: 1. Tenez le microphone à environ cinq centimètres de votre bouche. 2. Appuyez sur l’alternat. 3. Parlez directement dans la grille située à la partie supérieure du micro. 4. Relâchez l’alternat pour écouter. Pour utiliser les boutons programmables Les boutons d’accessoire (identifiés par un...
- Página 62 Pour installer le cordon spiralé, suivez en ordre inverse les étapes de son démontage. ENTRETIEN À part le remplacement des cordons, les microphones Compact RMN5107 et Haute Résistance RMN5111 ne peuvent pas être réparés. En cas de besoin, veuillez commander un microphone de remplacement.
- Página 63 Les pièces suivantes peuvent être commandées auprès de votre service Motorola Description Référence Cordon de rechange pour RLN6276 micro Compact Cordon de rechange pour RLN6277 micro Haute Résistance...
- Página 64 PRÓLOGO Seguridad del producto y cumplimiento con la exposición a radiofrecuencia Antes de utilizar este producto, lea las instrucciones de funcionamiento para uso PRECAUCIÓN seguro que se incluyen en el catálogo de exposición de radiofrecuencia y seguridad del producto del radioteléfono.
- Página 65 INTRODUCCIÓN Los micrófonos compactos y de alta resistencia RMN5107 y RMN5111 proporcionan medios de comunicación prácticos al disponer de un micrófono y un botón Pulsar para hablar (PTT) en un único accesorio de mano. Los dos micrófonos presentan un cable de bobina...
- Página 66 VEHÍCULOS EQUIPADOS CON AIRBAGS Los airbags se inflan con gran W A R N I N G ADVERTENCIA fuerza. NO coloque objetos, como por ejemplo el equipo de comunicaciones, en la superficie que cubre el airbag ni en el área de despliegue de éste.
- Página 67 Montaje del soporte Una vez que se ha decidido un emplazamiento para la instalación, realice los siguientes pasos: 1. Compruebe que la superficie de montaje seleccionada es lo suficientemente fuerte para soportar las piezas de montaje y el micrófono. 2. Utilice la base del soporte como una plantilla para perforar y taladrar dos agujeros de 3mm de diámetro.
- Página 68 FUNCIONAMIENTO DEL MICRÓFONO Transmisión Para transmitir mediante el micrófono: 1. Sujete el micrófono a unos cinco centímetros (dos pulgadas) de su boca. 2. Pulse el botón PTT. 3. Hable directamente a las aperturas situadas en el centro de la cara del micrófono.
- Página 69 2. Extraiga el cable de la base del micrófono. Instale un cable de bobina en el orden contrario al desmontaje. MANTENIMIENTO Sólo se pueden reparar los cables reemplazables de los micrófonos compactos de alta resistencia RMN5107 y RMN5111. En caso necesario, solicite un micrófono de repuesto.
- Página 70 Las piezas de recambio que se incluyen a continuación pueden solicitarse al representante del servicio técnico de Motorola. Número de Descripción de la pieza referencia Cable de repuesto, RLN6276 compacto Cable de repuesto, de alta RLN6277 resistencia...
- Página 71 PREMESSA Sicurezza del prodotto ed esposizione all’energia di radiofrequenza (RF) Prima di utilizzare questo prodotto, leggere le istruzioni per il funzionamento sicuro riportate nell’opuscolo Sicurezza del ATTENZIONE prodotto ed esposizione all’energia di radiofrequenza che accompagna la radio. ATTENZIONE L’uso di questi microfoni, collegati alla radiomobile, è...
- Página 72 INTRODUZIONE I microfoni compatti e per servizio pesante RMN5107 e RMN5111 sono un utile mezzo di comunicazione che consiste di un microfono e pulsante PTT (premere per parlare) integrati in un unico accessorio a mano. Entrambi i microfoni sono dotati di un cavo a...
- Página 73 VEICOLI CON AIRBAG Gli airbag si gonfiano con grande forza, quindi NON situare oggetti, AVVERTENZA W A R N I N G compresi gli apparecchi radio, sopra l’area dove sono alloggiati gli airbag o nella loro area di azione. Se gli apparecchi radio sono situati nell’area di azione dell’airbag e questo si gonfia, l’unità...
- Página 74 Montaggio della staffa di montaggio Dopo aver selezionato la posizione in cui installare l’unità, procedere come segue. 1. Verificare che la superficie di montaggio selezionata sia sufficientemente robusta da sostenere la staffa di montaggio e il microfono. 2. Servendosi della base della staffa di montaggio come di uno stampo, marcare e trapanare due fori del diametro di 3 mm.
- Página 75 FUNZIONAMENTO DEL MICROFONO Trasmissione Per trasmettere utilizzando il microfono: 1. Tenere il microfono a circa cinque centimetri di distanza dalla bocca. 2. Premere il pulsante PTT. 3. Parlare direttamente nelle piccole fessure, situate al centro della parte superiore della faccia del microfono. 4.
- Página 76 Per installare un cavo a spirale, eseguire in ordine inverso quanto descritto in precedenza. MANUTENZIONE I microfoni compatti e per servizi pesanti RMN5107 e RMN5111 non possono essere riparati. È solo possibile sostituire i cavi. Se necessario, ordinare microfoni nuovi.
- Página 77 Le seguenti parti di ricambio sono disponibili presso il centro riparazioni Motorola di zona Codice Descrizione parte parte Cavo di ricambio, microfono RLN6276 compatto Cavo di ricambio, microfono RLN6277 per servizi pesanti...
- Página 78 PREFÁCIO Segurança do Produto e Conformidade Relativamente à Exposição a RF Antes de utilizar este produto, leia as instruções de utilização segura contidas no folheto de Segurança do Produto e CUIDADO Exposição a RF fornecido com o rádio. ATENÇÃO! Estes microfones, quando ligados ao rádio móvel, limitam-se apenas à...
- Página 79 INTRODUÇÃO Os Microfones Compacto e de Alta Resistência RMN5107 e RMN5111 constituem um meio conveniente de comunicar, pelo facto de terem um microfone e um botão Premir para Falar (PTT) num único acessório portátil. Ambos os microfones incluem um fio em espiral com uma abraçadeira de libertação de tensão, um...
- Página 80 VEÍCULOS EQUIPADOS COM AIRBAGS O airbag enche-se de ar com AVISO W A R N I N G muita força. NÃO coloque objectos, incluindo equipamento de comunicação, na área sobre o airbag ou na área de accionamento do mesmo. Se o equipamento de comunicação não estiver devidamente instalado e o airbag encher, podem ocorrer ferimentos graves.
- Página 81 Instalação do Clip para Pendurar Assim que tiver decidido o local da instalação, execute os seguintes passos: 1. Verifique se a superfície de instalação seleccionada é suficientemente resistente para suportar o hardware de montagem e o microfone. 2. Utilize a base do clip para pendurar como modelo para centrar e fazer dois orifícios com diâmetro de 3mm (1/8”).
- Página 82 FUNCIONAMENTO DO MICROFONE Transmissão Para transmitir utilizando o microfone: 1. Segure o microfone a aproximadamente cinco centímetros (duas polegadas) da boca. 2. Prima o botão PTT. 3. Fale directamente para as aberturas da grelha que se encontram na parte superior central da frente do microfone. 4.
- Página 83 Instale um fio em espiral seguindo a ordem inversa dos procedimentos para o retirar. ASSISTÊNCIA Com excepção dos fios substituíveis, os Microfones Compacto e de Alta Resistência RMN5107 e RMN5111 não são reparáveis. Encomende microfones sobressalentes conforme necessário.
- Página 84 As peças sobressalentes seguintes encontram-se disponíveis através do seu representante de assistência Motorola . Descrição da Peça Referência Fio sobressalente, Compacto RLN6276 Fio Sobressalente, A/R RLN6277...
- Página 85 VOORWOORD Naleving van de richtlijnen inzake productveiligheid en blootstelling aan radiogolven Lees alvorens dit product te gebruiken de bedieningsinstructies voor veilig gebruik in het boekje LET OP Productveiligheid en blootstelling aan radiogolven, dat met uw portofoon werd geleverd. LET OP! Teneinde te voldoen aan de vereisten van FCC ten aanzien van blootstelling aan radiogolven, mogen deze microfoons,...
- Página 86 INLEIDING De RMN5107 en RMN5111 compacte en robuuste microfoons zijn een handig communicatiemiddel met een microfoon en zendtoets (PTT) in een enkel, handheld accessoire. Beide microfoons komen met een krulsnoer met trekontlasting, een ophangbeugel met bevestigingsmiddelen (HLN9073) en een stekker die op de portofoon wordt aangesloten.
- Página 87 VOERTUIGEN VOORZIEN VAN AIRBAGS irbags worden met grote kracht WAARSCHUWING opgeblazen. Plaats GEEN W A R N I N G voorwerpen, inclusief communicatieapparatuur, in de ruimte boven de airbag of in de ruimte waar de airbag zich ontvouwt. Indien communicatieapparatuur op een verkeerde plaats wordt geïnstalleerd en de airbag zich met lucht vult, kan dit ernstig letsel veroorzaken.
- Página 88 De ophangbeugel bevestigen Nadat u hebt bepaald waar de eenheid moet worden geïnstalleerd, dient u de volgende stappen uit te voeren: 1. Controleer dat het bevestigingsoppervlak sterk genoeg is om de bevestigingsmiddelen en de microfoon te dragen. 2. Gebruik de onderkant van de ophangbeugel als een sjabloon om twee gaatjes met een diameter van 3 mm te markeren en uit te boren.
- Página 89 WERKING VAN DE MICROFOON Uitzenden Met de microfoon uitzenden: 1. Houd de microfoon ongeveer vijf centimeter van uw mond. 2. Druk op de zendtoets (PTT). 3. Spreek in het rooster aan de bovenzijde van de microfoon. 4. Laat de zendtoets (PTT) los om te luisteren.
- Página 90 Voor het installeren van een krulsnoer volgt u deze procedure in omgekeerde volgorde. ONDERHOUD De snoeren kunnen worden vervangen, maar verder kunnen de RMN5107 en RMN5111 compacte en robuuste microfoons niet gerepareerd worden. Wanneer nodig, moeten nieuwe microfoons besteld worden.
- Página 91 De volgende vervangende onderdelen zijn verkrijgbaar bij Motorola- onderhoudsbedrijven: Omschrijving Onderdeelnummer Vervangend snoer, RLN6276 compact Vervangend snoer, robuust RLN6277...
- Página 92 ПРЕДИСЛОВИЕ Сведения о безопасности и воздействии излучаемой радиочастотной энергии Перед началом использования этого изделия ознакомьтесь с инструкциями по эксплуатации и технике безопасности, приведенными в буклете "Сведения ОСТОРОЖНО о безопасности и воздействии излучаемой радиочастотной энергии", который входит в комплект поставки вашей радиостанции.
- Página 93 ВВЕДЕНИЕ Компактные микрофоны/микрофоны для тяжелых условий эксплуатации RMN5107 и RMN5111 - это удобное переносное средство связи, объединяющее в себе микрофон и тангенту РТТ. В комплект обоих микрофонов входят витой шнур с предохранителем, защищающим от чрезмерного напряжения, держатель для подвешивания с крепежным...
- Página 94 АВТОМОБИЛИ, ОБОРУДОВАННЫЕ ПОДУШКАМИ БЕЗОПАСНОСТИ Подушки безопасности W A R N I N G ВНИМАНИЕ надуваются с большой силой. НЕ помещайте никакие предметы, включая аппаратуру связи, над подушкой или в зоне ее раскрытия. Если аппаратура связи размещена неправильно, это может привести к тяжелым травмам...
- Página 95 Установка держателя для подвешивания микрофона Выбрав место установки, выполните следующее: 1. Убедитесь, что выбранная для установки поверхность обеспечит достаточно надежное прикрепление крепежного приспособления и микрофона. 2. Используя держатель как шаблон, накерните и просверлите два отверстия диаметром 3 мм. При сверлении отверстий...
- Página 96 ЭКСПЛУАТАЦИЯ МИКРОФОНА Передача Для передачи с помощью микрофона: 1. Держите микрофон на расстоянии приблизительно пять сантиметров ото рта. 2. Нажмите тангенту РТТ. 3. Говорите непосредственно в отверстия решетки, расположенной в верхней центральной части лицевой стороны микрофона. 4. Для прослушивания отпустите тангенту РТТ.
- Página 97 стрелки до упора. 2. Выньте шнур из основания микрофона. Подсоединение витого шнура производится в обратном порядке. СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Исключая замену шнура, компактные микрофоны/микрофоны для тяжелых условий эксплуатации RMN5107 и RMN5111 ремонту не подлежат. При выходе микрофона из строя следует заказать новый.
- Página 98 У вашего представителя по сервисному обслуживанию компании Motorola можно приобрести следующие запасные части: Номер по Описание каталогу Сменный шнур, RLN6276 компактный Сменный шнур, для RLN6277 тяжелых условий эксплуатации...
