Carlisle BINKS TROPHY AA 4400 Manual De Mantenimiento

MANUAL DE MANTENIMIENTO
ES
Versiones con pico plano
CABEZAL DE AIRE 4400-HF0000 HVLP AA10
CABEZAL DE AIRE 4400-H10000 HVLP AA10+
CABEZAL DE AIRE 4400-H20000 HVLP 9X-H+
CABEZAL DE AIRE 4400-LF0000 LVMP 9X-L
Las siguientes instrucciones proporcionan la información
necesaria para la operación y mantenimiento preventivo
correctos de su nueva Pistola pulverizadora sin aire asistida por
aire TROPHY AA.
Lea y comprenda toda la información que contiene este
documento a fin de obtener el máximo resultado de su nueva
pistola pulverizadora TROPHY AA.
Con su nueva pistola pulverizadora TROPHY AA, la pintura
u otro material que se vaya a pulverizar se atomiza
principalmente a medida que atraviesa el pico de carburo.
El cabezal de aire también aporta una atomización secundaria
según su configuración. Esto se realiza mediante un suministro
de aire separado a la pistola.
También puede controlar el tamaño del patrón utilizando
la válvula dispersora. Este proceso doble de atomización y
modelado produce un patrón de pulverización extremadamente
fino y parejo. El resultado de este patrón de pulverización es
un acabado parejo ideal para productos que requieren
un acabado extremadamente fino con bajo nivel de niebla
de pulverización y emisiones de COV.
77-3131-R2 (3/2018)

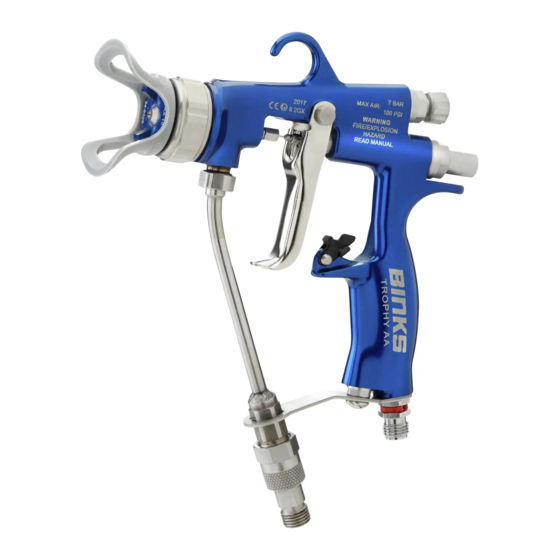

TROPHY AA 4400
PISTOLA PULVERIZADORA SIN AIRE
ASISTIDA POR AIRE HVLP O LVMP
Versiones con pico de giro
Presión máxima de fluido:
Presión máxima de entrada del
aire:
Material del cuerpo de la pistola:
Material de recorrido del fluido:
Material del asiento de fluido:
Conexión de la entrada de fluido:
Conexión de la entrada de aire:
ES-1 / 16
4400-HT0000 HVLP
4400-LT0000 LVMP
ESPECIFICACIONES
303 bar [4400 psi]
7 bar [105 psi]
Aluminio forjado
Acero inoxidable
Carburo de tungsteno
1/4" NPS (m)
1/4" BSP / NPS (m)
www.carlisleft.com
