Mecanizar pieza
7.12 Importar formas de programas CAD

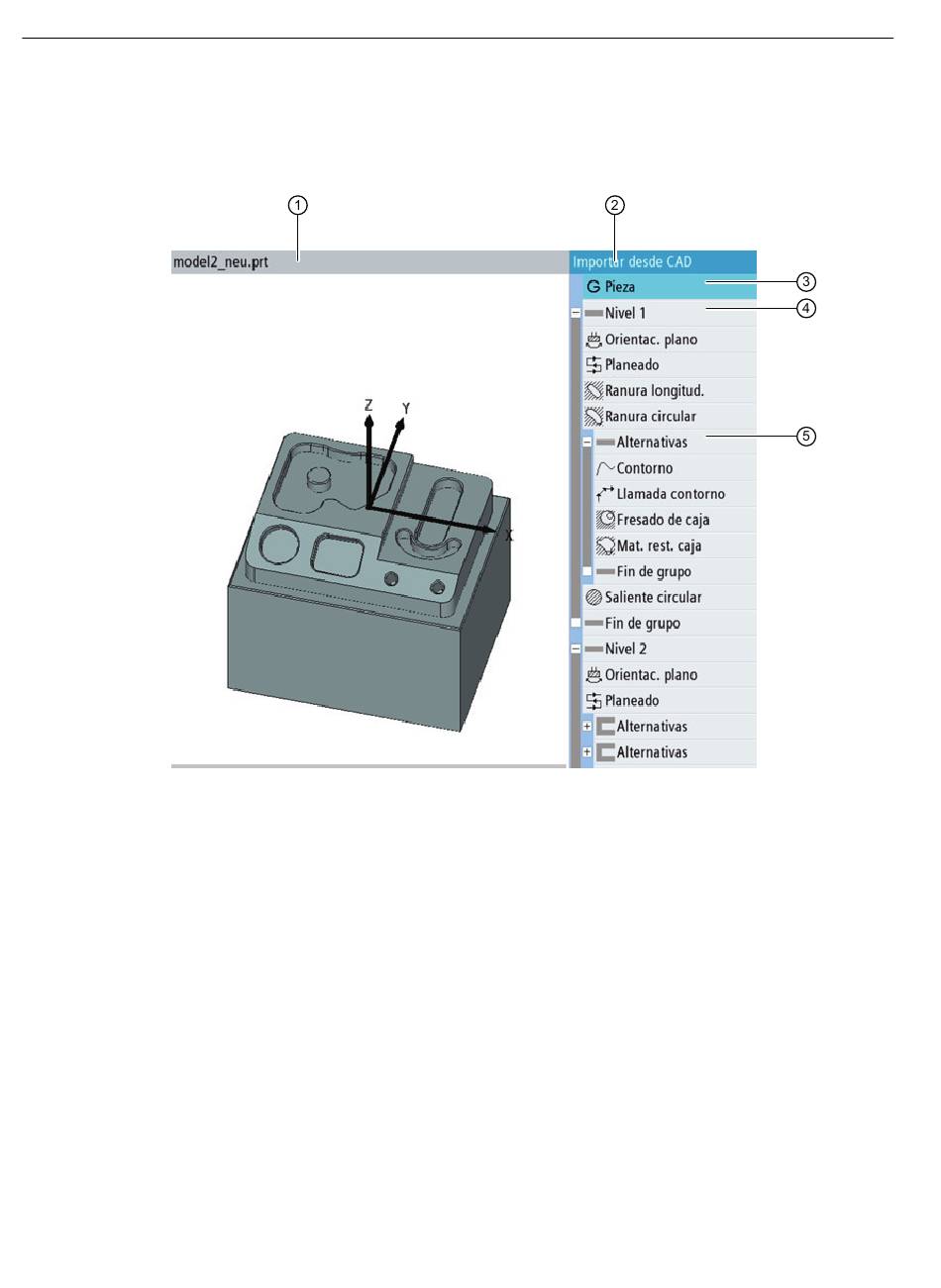

Estructura de la máscara: Sinopsis
En la máscara "Importar desde CAD" se muestran simultáneamente el modelo en 3D de la pieza
y las operaciones de mecanizado propuestas.
①
②
③
④
⑤
Cada lista de operaciones de mecanizado empieza con una operación "Pieza". Esta operación
contiene el origen de toda la pieza.
Las operaciones de mecanizado que pueden utilizarse para generar la misma forma se agrupan
en el bloque "Alternativas".
En máquinas orientables, además, las formas se distribuyen en planos. Para cada plano se
inserta una operación "Orientación plano".
Durante la evaluación del fichero CAD en el servidor NX se detectan las siguientes formas:
• Taladro
• Rosca interior
• Rosca exterior
208
Modelo en 3D
Lista de operaciones de mecanizado
Operación de mecanizado "Pieza"
Bloque "Plano"
Bloque "Alternativas"
Manual del usuario, 07/2021, 6FC5398-8CP41-0EA1
