ADVERTENCIA
Si se permite que la cuchilla se desgaste, se
formará una hendidura entre la vela y la parte
plana de la cuchilla (Figura 22). Con el tiempo,
una parte de la cuchilla podría desprenderse
y salir lanzada desde debajo de la carcasa,
posiblemente causando lesiones graves a usted
o a otra persona.
• Inspeccione periódicamente las cuchillas,
para asegurarse de que no están desgastadas
ni dañadas.
• Cambie cualquier cuchilla desgastada o
dañada por una cuchilla Toro nueva para
asegurar que el producto siga cumpliendo la
certificación de seguridad.
3. Inspeccione los filos de corte de todas las cuchillas.
Afile los filos de corte si están romos o tienen
mellas. Afile únicamente la parte superior del filo y
mantenga el ángulo de corte original para asegurar
un filo correcto (Figura 23). La cuchilla permanecerá
equilibrada si se retira la misma cantidad de metal
de ambos filos de corte.
Figura 23
1. Afilar con el ángulo original
Nota: Retire las cuchillas y afílelas con una afiladora;
consulte Cómo retirar las cuchillas. Después de afilar
los filos de corte, instale la cuchilla con el protector
de césped y el perno de la cuchilla. Las velas de la
cuchilla deben estar en la parte superior de la misma.
Apriete el perno de la cuchilla a 115–149 Nm.
Comprobación y corrección
de cuchillas descompensadas
Si una de las cuchillas corta más bajo que la otra,
corríjalo de la siguiente manera:
1. Baje la máquina sobre una superficie nivelada, ponga
el freno de estacionamiento, ponga el pedal de
tracción en punto muerto, ponga la palanca de la
toma de fuerza en posición Desengranada, pare el
motor y retire la llave de contacto. Asegúrese de que
todos los neumáticos tienen la misma presión.
2. Eleve la altura de corte a la posición de 4 pulgadas
(102 mm); consulte Ajuste de la altura de corte.
3. Gire las cuchillas alineando las puntas entre sí. La
distancia entre puntas adyacentes debe ser de 3 mm
o menos. Si la distancia entre las puntas es de más
de 3 mm, vaya al paso 10 y añada suplementos entre
el alojamiento del eje y la parte inferior de la unidad
de corte.
4. Compruebe que los pasadores de ajuste de la
altura de corte delanteros descansan correctamente
sobre los tacos de goma del bastidor. Si no están
correctamente apoyados, coloque uno o más
suplementos debajo del taco de goma para elevarlo y
obtener la alineación correcta.

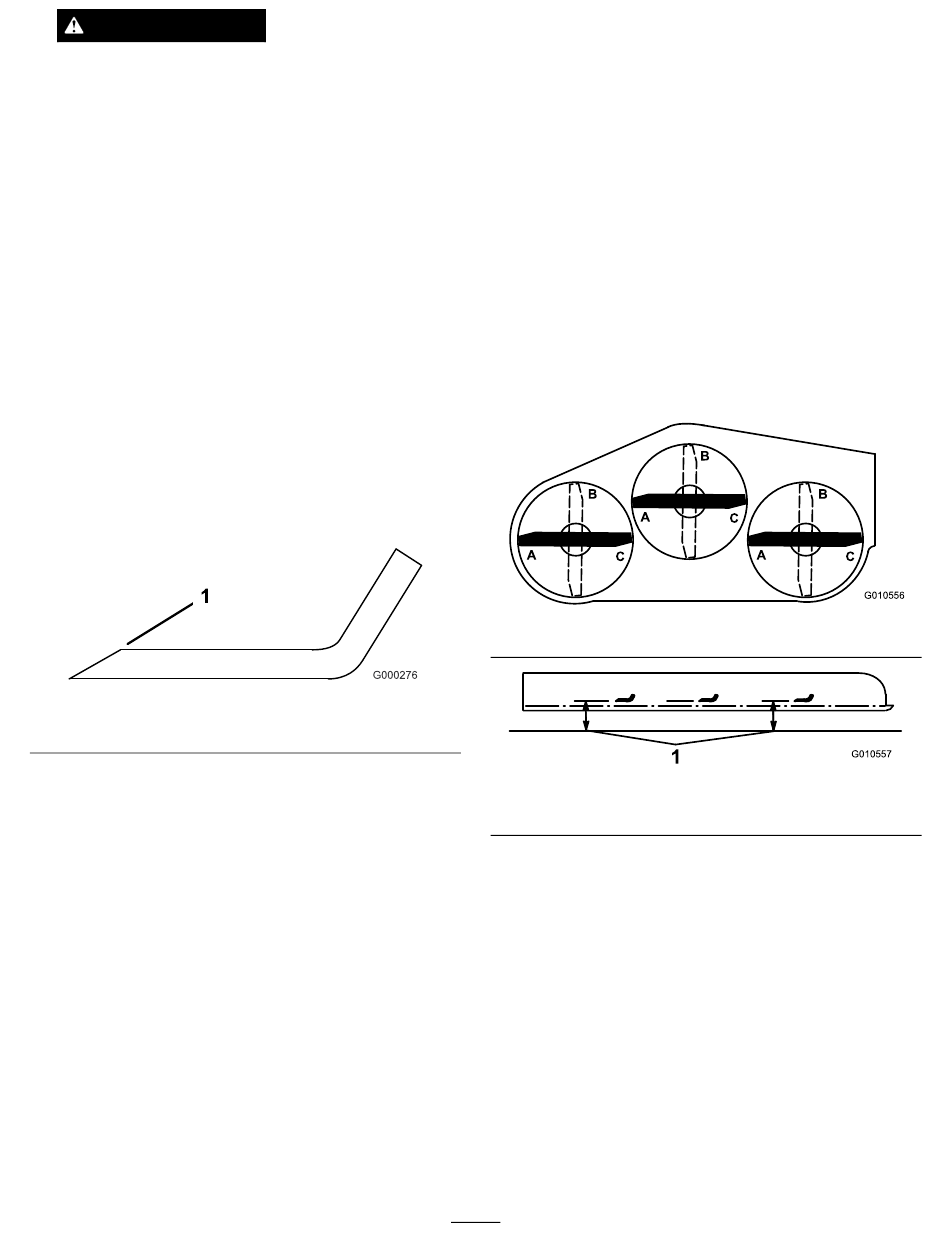

5. Coloque las 3 cuchillas en la posición "A" (Figura 24)
y mida desde la superficie nivelada a la parte inferior
de la punta de cada cuchilla (Figura 25).
B
A
A
C
1. Mida desde la punta de la cuchilla a la superficie nivelada.
6. Anote la dimensión medida en "A", gire las cuchillas
a la posición "B" (Figura 24), mida la distancia entre
todas las cuchillas y la superficie plana, y anote las
dimensiones (Figura 25).
7. Gire las cuchillas a la posición "C", mida, y anote la
distancia (Figura 24 y Figura 25).
8. Compare las medidas en las diferentes posiciones.
Las medidas entre cuchillas adyacentes no deben
diferir en más de 6 mm. La diferencia entre las
dimensiones de las 3 cuchillas no debe superar
10 mm. Si la diferencia es mayor, continúe con el
paso 9.
9. Retire los pernos, las arandelas planas y las
contratuercas del eje exterior en la zona donde han
19
B
B
C
A
C
Figura 24
1
Figura 25
G010556
G010557
