Victaulic 769N FireLock NXT Serie Manual De Instalación, Mantenimiento Y Pruebas
Ocultar thumbs
Ver también para 769N FireLock NXT Serie:
- Manual de instalación, mantenimiento y pruebas (40 páginas)
Publicidad
Enlaces rápidos
MANUAL DE INSTALACIÓN, MANTENIMIENTO Y PRUEBAS

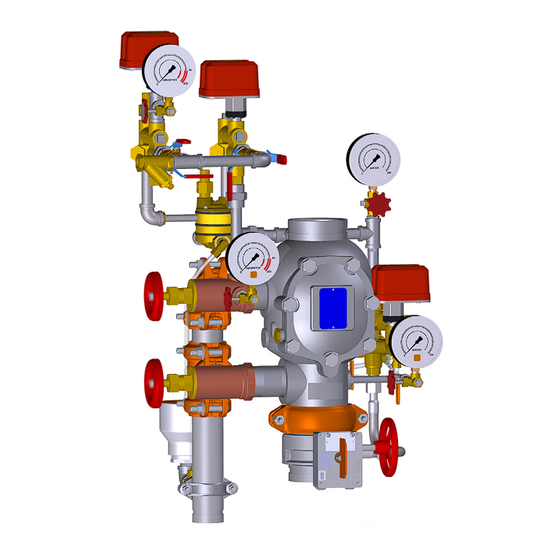

Válvula actuada Victaulic
Disparo neumático/neumático de doble enclavamiento con actuador neumático/neumático Serie 798
• Lea detenidamente todas las instrucciones antes de intentar instalar, quitar, ajustar o mantener cualquier producto para tuberías de Victaulic.
• Despresurice y vacíe las tuberías antes de intentar instalar, quitar, ajustar o mantener cualquier producto para tuberías de Victaulic.
• Use gafas de seguridad, casco y calzado de protección.
• Conserve el manual de instalación, mantenimiento y pruebas para futuras consultas.
De no seguir estas instrucciones, puede haber fallos en el sistema que deriven en muertes, heridas serias y/o daños en el edificio.
REV_A
Serie 769N FireLock NXT
®
CON LA VÁLVULA INSTALADA PARA FACILITAR FUTURAS CONSULTAS
ADVERTENCIA
I-769N.Preacción/DPA-SPA
™
con Trim de preacción
GUARDE ESTAS INSTRUCCIONES
I-769N.Preacción/DPA-SPA
Publicidad
Manuales relacionados para Victaulic 769N FireLock NXT Serie
Resumen de contenidos para Victaulic 769N FireLock NXT Serie
- Página 1 ADVERTENCIA • Lea detenidamente todas las instrucciones antes de intentar instalar, quitar, ajustar o mantener cualquier producto para tuberías de Victaulic. • Despresurice y vacíe las tuberías antes de intentar instalar, quitar, ajustar o mantener cualquier producto para tuberías de Victaulic.
- Página 2 VÁLVULA ACTUADA SERIE 769N FIRELOCK NXT ™ CON TRIM DE PREACCIÓN NEUMÁTICO DE DOBLE ENCLAVAMIENTO/NEUMÁTICO ESTE CAPÍTULO DE CONSULTA RÁPIDA INDICA CÓMO PONER EL SISTEMA EN SERVICIO Y REALIZAR LAS PRUEBAS DE ALARMA DE CAUDAL DE AGUA. UN INSTALADOR EXPERIMENTADO Y FORMADO DEBE LEER Y COMPRENDER TODO EL CONTENIDO DE ESTE MANUAL Y TODOS LOS MENSAJES DE ADVERTENCIA ANTES DE PONER EL SISTEMA EN SERVICIO.
- Página 3 POSICIÓN NORMAL DE FUNCIONAMIENTO DE LAS VÁLVULAS Válvula Posición normal de funcionamiento Válvula Posición normal de funcionamiento Válvula de control principal de la acometida Abierta Válvula de llenado de línea piloto Cerrada – Llenado restringido de agua Válvula principal de drenaje de la Cerrada Válvula de corte de línea de sistema Abierta...
- Página 4 Configuración inicial del sistema ....... 11 de diluvio Victaulic FireLock NXT Serie 769N. Para su correcto CAPÍTULO II...
- Página 5 Instale la válvula en el montante con dos acoplamientos rígidos Victaulic. Siga las instrucciones que vienen con el acoplamiento, para su perfecta instalación. LAS VÁLVULAS ACTUADAS FIRELOCK Presión de trabajo máxima de la válvula: NXT SERIE 769N SIEMPRE DEBEN INSTALARSE EN POSICIÓN...
- Página 6 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® DIMENSIONES DEL TRIM VÁLVULA DE 4 PULG/114.3-MM CON TRIM DE PREACCIÓN DE DISPARO NEUMÁTICO/NEUMÁTICO DE DOBLE ENCLAVAMIENTO MOSTRADA A CONTINUACIÓN 1 1/2 – LAS CONFIGURACIONES DE 2 PULG/48.3 – 60.3-MM CONTIENEN VÁLVULAS DE DRENAJE DE 3/4 PULG/19-MM 2 1/2 –...
- Página 7 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® COMPONENTES DEL TRIM – VISTA ESQUEMÁTICA Válvula actuada FireLock NXT Serie 769N - Trim de preacción de disparo neumático/neumático de doble enclavamiento con actuador neumático/neumático Serie 798 Cuando instale el acelerador seco opcional Serie 746-LPA, reinstale el venteo automático en el lugar del tapón indicado.
- Página 8 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® COMPONENTES INTERNOS DE LA VÁLVULA – SECCIÓN Y VISTAS ESQUEMÁTICAS Clapeta Pasador Diafragma Montaje Sello de clapeta Asiento Exagerado para mayor claridad Válvula mostrada en posición “set”...
- Página 9 Cuando un compresor montado sobre base o en vertical suministra aire a una válvula actuada FireLock NXT Serie 769N, no es necesario instalar el trim de mantenimiento de aire regulado Victaulic Serie 757 (AMTA). En ese caso, la línea de aire del compresor conecta el trim al rácor donde se instala normalmente el AMTA regulado Serie 757 (consultar el dibujo correspondiente).
- Página 10 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CAPÍTULO I • Configuración inicial del sistema I-769N.Preacción/DPA-SPA_10 REV_A...
- Página 11 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CONFIGURACIÓN INICIAL DEL SISTEMA Paso 6: Cuando la presión piloto llegue a unos 10 psi/69 kPa/0,7 bar, tire del AVISO manguito de ventilación automática de la cámara piloto situado en el colector de aire de la línea piloto.
- Página 12 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CONFIGURACIÓN INICIAL DEL SISTEMA (SIGUE) Paso 12: Paso 17: Abra la válvula de bola de la línea de carga. Deje pasar el agua por el tubo Abra completamente la válvula principal de control de la acometida...
- Página 13 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® ADVERTENCIA • Es fundamental que las válvulas de corte y las de llenado de la línea piloto y de la línea de sistema estén bien orientadas, como se ve abajo.
- Página 14 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CAPÍTULO II • Resetear el sistema I-769N.Preacción/DPA-SPA_14 REV_A...
- Página 15 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® RESETEAR EL SISTEMA Paso 5: Paso 1: Confirme que todos los drenajes del sistema estén cerrados y que Aislar la válvula de bola de la línea de carga poniéndola en posición el sistema no tenga fugas.
- Página 16 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CAPÍTULO III • Inspección externa semanal • Inspección externa mensual ADVERTENCIA • El propietario del edificio, o su representante, es responsable de mantener operativo el sistema de protección contra incendios.
- Página 17 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® INSPECCIÓN EXTERNA SEMANAL INSPECCIÓN EXTERNA MENSUAL Anote la presión de aire del sistema y la presión de la acometida de PRECAUCIÓN agua. Compruebe que la presión de la acometida de agua esté dentro del rango normal observado en la zona.
- Página 18 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CAPÍTULO IV • Prueba de drenaje principal requerida • Prueba de alarma del caudal de agua requerida • Pruebas de alarma de nivel de agua y de baja presión de aire requeridas...
- Página 19 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® PRUEBA DE DRENAJE PRINCIPAL REQUERIDA Realice la prueba de drenaje principal con la frecuencia requerida por el 10. Compare la presión residual que haya apuntado con la de las pruebas código NFPA-25.
- Página 20 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® PRUEBA DE ALARMA DEL CAUDAL DE AGUA REQUERIDA Abra completamente la válvula principal de drenaje de la acometida de agua para limpiar las tuberías de materiales contaminantes.
- Página 21 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® PRUEBAS DE ALARMA REQUERIDAS DE NIVEL DE AGUA Y DE BAJA PRESIÓN DE AIRE PARA EL INTERRUPTOR DE SUPERVISIÓN DEL SISTEMA Realice las pruebas de alarma de nivel de agua y de baja presión de aire Cierre la válvula principal de drenaje de la acometida de agua.
- Página 22 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® PRUEBAS DE ALARMA REQUERIDAS DE NIVEL DE AGUA Y DE BAJA PRESIÓN DE AIRE PARA EL INTERRUPTOR DE SUPERVISIÓN DEL SISTEMA (SIGUE) Posición normal Válvula...
- Página 23 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® PRUEBAS DE ALARMA REQUERIDAS DE NIVEL DE AGUA Y DE BAJA PRESIÓN DE AIRE PARA Cierre la válvula principal de drenaje de la acometida de agua.
- Página 24 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® PRUEBAS DE ALARMA REQUERIDAS DE NIVEL DE AGUA Y DE BAJA PRESIÓN DE AIRE PARA EL INTERRUPTOR DE SUPERVISIÓN DE LA LÍNEA PILOTO (SIGUE) Posición normal...
- Página 25 Abra la válvula de prueba del sistema remoto (conexión de prueba no confirman el funcionamiento de todo el sistema. Victaulic recomienda del inspector) o la válvula de drenaje principal para simular un realizar la prueba de funcionamiento parcial (disparo) una vez al año...
- Página 26 ® PRUEBA DE DISPARO OPERATIVO TOTAL REQUERIDA Victaulic recomienda realizar la prueba de funcionamiento total (disparo) Anote lo siguiente: cada tres años (por lo menos). NOTA: La frecuencia de las pruebas de 7a. El tiempo entre la apertura de la válvula de prueba funcionamiento total (disparo) debe aumentar en presencia de agua del sistema remoto (conexión de prueba del inspector)
- Página 27 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® Esta página está en blanco intencionadamente REV_A I-769N.Preacción/DPA_27...
- Página 28 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CAPÍTULO V • Inspección interna necesaria ADVERTENCIA • Despresurice y vacíe las tuberías antes de intentar quitar la tapa de la válvula. • El propietario del edificio, o su representante, es responsable de mantener operativo el sistema de protección contra incendios.
- Página 29 16. Con la clapeta girada fuera del cuerpo de la válvula, tire del pasador para inspeccionar el diafragma. Si el diafragma presenta signos de desgaste o deterioro, cámbielo por uno nuevo de Victaulic. Consulte el capítulo “Quitar y cambiar el conjunto del diafragma”.
- Página 30 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CAPÍTULO VI • Quitar y cambiar el sello de clapeta • Quitar y cambiar el conjunto de clapeta • Instalar la tapa y su junta •...
- Página 31 Saque el sello y el anillo de la clapeta. Inspeccione el sello de clapeta. Si el sello de clapeta está roto o desgastado, cámbielo por uno nuevo de Victaulic. Si cambia el sello de clapeta por un conjunto nuevo, vaya al paso 7.
- Página 32 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® PARES DE APRIETE REQUERIDOS PARA EL CONJUNTO PERNO/ PERNO DE SELLADO Tamaño nominal Par requerido pulgadas o mm pulg.-lbs/N•m•m 1 ½ 2 ½ 76.1 mm 165.1 mm...
- Página 33 Compruebe que la junta de la tapa esté en buenas condiciones. Si de la clapeta estén alineados con los del cuerpo de la válvula. la junta está rota o desgastada, cámbiela por una nueva de Victaulic. Haga coincidir los agujeros de la junta con los de la tapa.
- Página 34 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® QUITAR Y CAMBIAR EL CONJUNTO PRECAUCIÓN DEL DIAFRAGMA • NO apriete demasiado los tornillos de la tapa. Ponga el sistema fuera de servicio siguiendo los pasos 1 – 11 del capítulo “Inspección interna necesaria”.
- Página 35 / Manual de instalación, mantenimiento y pruebas ® CAMBIAR EL FILTRO DE LOS ACTUADORES Cambie el diafragma por uno nuevo de Victaulic. Alinee los agujeros del diafragma con los del cuerpo de la válvula. Cuide de no dañar NEUMÁTICO/NEUMÁTICO el diafragma al instalarlo.
- Página 36 I-769N.Preacción/DPA-SPA / Victaulic Serie 769N FireLock NXT ™ / Manual de instalación, mantenimiento y pruebas ® CAPÍTULO VII • Reparación de averías I-769N.Preacción/DPA-SPA_36 REV_A...
- Página 37 Serie 798, los tornillos no se quedan en la posición “UP”. Serie 798. El actuador neumático/neumático Serie 798 tiene el sello roto. Si este procedimiento no funciona, póngase en contacto con Victaulic. Sale agua del actuador neumático/neumático Serie 798. La cámara de aire del actuador neumático/neumático Serie 776 no Compruebe que los sellos del auto vent del actuador neumático/neumático...
- Página 38 Para una completa información de contacto, visite victaulic.com I-769N.Preacción/DPA-SPA 9450 REV A ACTUALIZADO 05/2016 ZDPA769NP0 VICTAULIC Y FIRELOCK NXT SON MARCAS REGISTRADAS O MARCAS COMERCIALES DE VICTAULIC COMPANY Y/O DE SUS FILIALES EN ESTADOS UNIDOS Y/O EN OTROS PAÍSES. © 2016 VICTAULIC COMPANY. TODOS LOS DERECHOS RESERVADOS.
