Instrucciones de Operación
Para la Solución de Problemas
y el Mantenimiento
INSTRUCCIONES
9558A
M
XR7
AGNUM
Modelo 232745
Este manual contiene advertencias
e información de importancia.
LÉALO Y GUÁRDELO PARA
CONSULTAS.
t
Pulverizadores sin aire
M
DX
AGNUM
Modelo 232735
M
DX, Modelo 232735, Serie A
AGNUM
Rociador de 0,24 gpm (0,91 lpm) instalado en soporte,
manguera de 25 pies (7,6 m) de 3/16" y pistola rociadora
SG1–EF con boquilla reversible y guardaboquilla.
Presión máxima de operación 2800 psi (19 MPa, 193 bar)
M
XR5, Modelo 232740, Serie C
AGNUM
Rociador de 0,27 gpm (1,02 lpm) instalado en soporte,
manguera de 25 pies (7.6 m) de 1/4" y pistola rociadora
SG1–EF con boquilla reversible y guardaboquilla.
Presión máxima de operación 3000 psi (21 MPa, 207 bar)
M

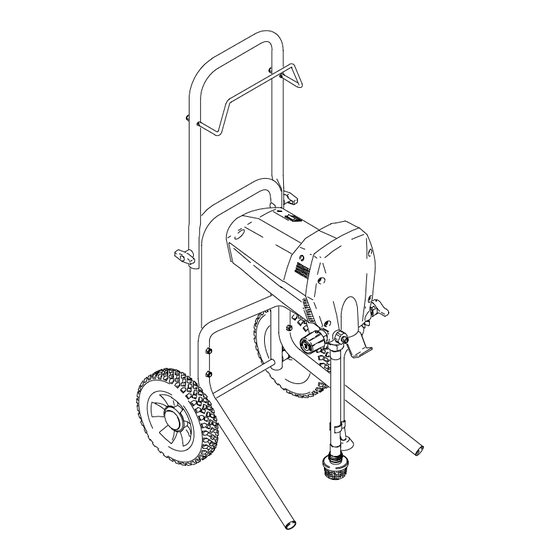

XR7, Modelo 232745, Serie B
AGNUM
Rociador de 0,31 gpm (1,17 lpm) instalado en soporte,
manguera de 50 pies (15,2 m) de 1/4" y pistola rociadora
metálica SG2 con boquilla reversible y guardaboquilla.
Presión máxima de operación 3000 psi (21 MPa, 207 bar)
M
XR9, Modelo 232750, Serie B
AGNUM
Rociador de 0,38 gpm (1,44 lpm) instalado en soporte,
manguera de 50 pies (15,2 m) de 1/4" y pistola rociadora
metálica profesional SG3 con boquilla reversible y
guardaboquilla.
Presión máxima de operación 3000 psi (21 MPa, 207 bar)
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441
Para encontrar su centro de servicio autorizado
Graco/M
AGNUM
D Vea la lista adjunta de Centros de Servicio Autorizados
Graco/M
AGNUM
D Viste nuestro sitio web www.graco.com
D Llámenos al 1–888–541–9788
M
AGNUM
Modelo 232740
ECOPYRIGHT 2001, GRACO INC.
Graco Inc. está registrada en I.S. EN ISO 9001
XR5
9559A
Formulario
No. 3V9225
Rev. B
9557A
M
XR9
AGNUM
Modelo 232750
Publicidad
Manuales relacionados para Graco MAGNUM DX 232735
Resumen de contenidos para Graco MAGNUM DX 232735
- Página 1 Presión máxima de operación 3000 psi (21 MPa, 207 bar) 9558A AGNUM AGNUM Modelo 232750 Modelo 232745 9559A GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441 ECOPYRIGHT 2001, GRACO INC. Graco Inc. está registrada en I.S. EN ISO 9001...
- Página 2 Asegúrese de que la pistola esté armada con la empaquetadura correspondiente al fluido que está Use sólo mangueras para pintura sin aire M o Graco. AGNUM utilizando. Vea Instalación de la boquilla y la guarda en la Guía Use en espacios abiertos o áreas bien ventiladas.
- Página 3 Identificación de componentes y sus funciones 9558A AGNUM Conecte las manillas del carro a las unidades XR7 y XR9 como se describe a continuación: 9560A 1. Retirelas tuercas de mariposa y los pernos de la estructura del carro. 2. Posicione la manilla de la estructura como se muestra, y AGNUM alinee los orificios de los pernos en la manilla con los orificios de los pernos en la estructura.
- Página 4 Identificación de componentes y sus funciones Pistola SG1–EF Pistola SG2 Pistola SG3 se incluye con las unidades se incluye con la unidad M se incluye con la unidad M AGNUM AGNUM DX y Magnum XR5 AGNUM 9562A 9561A Motor eléctrico (interior de la gualdera) Entrega energía mecánica a la bomba Interruptor de alimentación Para conectar y desconectar la energía eléctrica del motor (“I”...
- Página 5 Enjuague de cubeta Consulte la Gúía Rápida del Operador para ver instrucciones paso a paso. 2. Gire el mando de control de presión a la izquierda (en sentido opuesto al reloj) al ajuste de presión mínima. Accione el gatillo apuntando la pistola ADVERTENCIA hacia la cubeta de pintura para aliviar la presión Peligro de incendio y...
- Página 6 Enjuague de la cubeta 6. Accione el gatillo apuntando la pistola a la cubeta de desecho y mueva el interruptor de alimentación a la posición ON. Cuando salga fluido de lavado de la pistola, suelte el gatillo. observe que salga fluido de lavado PINTURA 7.
- Página 7 Selección de la boquilla y mantenimiento Selección del tamaño del orificio de la boquilla Las boquillas vienen en gran variedad de tamaños de orificios para uso con diferentes fluidos. El rociador M AGNUM incluye la boquilla que probablemente es la más apta para las aplicaciones comunes de pulverización. Use la tabla siguiente para determinar el rango de tamaños de orificios recomendados para cada tipo de fluido.
- Página 8 Selección de la boquilla y mantenimiento Uso de la boquilla apropiada para el trabajo Explicación del número de la boquilla Considere el recubrimiento y la superficie que va a Los últimos tres dígitos del número de la boquilla pintar. Asegúrese de usar el mejor tamaño de orificio (por ejemplo: RST413) contienen información sobre el de boquilla para el recubrimiento y el mejor ancho de tamaño del orificio y sobre el ancho del abanico sobre la...
- Página 9 Limpie/reinstale el tubo de descarga según sea necesario. Consulte al retención golpeando suavemente Pulverización está obstruida. centro de servicio autorizado Graco si la válvula de vaciado está el costado de la válvula de entrada obstruida. cuando el rociador de una pasada.
- Página 10 Solución de fallas PROBLEMA CAUSA SOLUCIÓN La bomba funciona, pero la pintura La presión está ajustada Gire el mando de control de presión a la derecha (sentido del reloj) para sólo gotea o sale a borbotones al demasiado baja aumentar la presión. presionar el gatillo.
- Página 11 Los patrones de pulverización El interruptor de control de presión Devuelva el rociador al centro de servicio autorizado Graco. varían considerablemente al pintar está desgastado y causa una o el rociador no se enciende variación de presión excesiva.
- Página 12 Consulte la tabla siguiente para identificar el kit de reparación correspondiente a su unidad o consulte al centro de servicio autorizado Graco/M AGNUM Kits de reparación para modelos DX y XR filtro...
- Página 13 Datos técnicos AGNUM AGNUM AGNUM AGNUM Rango de presión de De 0 a 2800 psi De 0 a 3000 psi De 0 a 3000 psi De 0 a 3000 psi trabajo (de 0 a 19 MPa, de 0 a (de 0 a 21 MPa, de 0 a (de 0 a 21 MPa, de 0 a (de 0 a 21 MPa, de 0 a 193 bar)
- Página 14 Graco Inc. garantiza al comprador minorista original (siempre que no sea para propósitos de reventa o alquiler) que todo el equipo fabricado por Graco y el que lleva su nombre no presenta defectos de materiales ni de mano de obra si se manipula de acuerdo con las recomendaciones e instrucciones impresas de Graco. Esta garantía se aplica por un año a contar de la fecha de compra.
