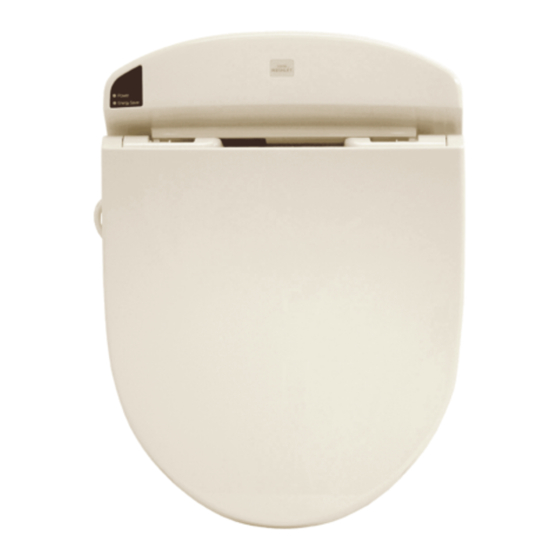

Toto Washlet E200 Manual De Instrucciones

Instrucciones de instalación del Washlet E200
Antes de instalar su Washlet, asegúrese de leer las siguientes instrucciones de instalación e instale el producto únicamente como se describe en este manual.
El símbolo indica un uso prohibido del producto.
No instale el Washlet en un lugar húmedo o
mojado, como en zonas de duchas o tinas.
De hacerlo puede causar un incendio o
Se prohíbe
el uso de
choque eléctrico.
este producto:
Use únicamente agua del grifo o agua de
pozo potable (agua subterránea). El uso de
agua no potable podría causar irritación o
lesiones en la piel.
No quite la válvula de
drenaje y el filtro de
agua con la válvula de
cierre de agua en la
posición abierta.
1. No pase corriente eléctrica ni el suministro de agua a la unidad
hasta que se haya completado el proceso de instalación.
2. El voltaje de la corriente es de 120 V/60 Hz. El consumo de energía
nominal es de 410 W. Use un cableado y tomacorriente adecuados
para este nivel de potencia.
3. El cable de corriente tiene 3 pies (1 m) de longitud. El tomacorriente
debe estar instalado en la pared para permitir una fácil instalación y
remoción del Washlet.
Piezas y características
Tapa
Etiqueta
Sensor del asiento
Unidad principal
Válvula de conexión
Enchufe
de corriente
Manguera
de conexión
Precauciones de seguridad
Este producto se debe usar únicamente con un
tomacorriente de 120 V, 60 Hz con conexión a tierra
para evitar un posible incendio o choque eléctrico.
No utilice un tomacorriente o enchufe flojo o
defectuoso. De hacerlo puede causar un
incendio o choque eléctrico.
Después de limpiar el filtro No doble ni apriete la
de agua, asegúrese de manguera de conexión.
introducirlo en la válvula de Doblar o apretar la manguera
drenaje y apriete de modo de conexión puede resultar
seguro la válvula de drenaje en una fuga de agua.
para evitar pérdidas de agua.
Antes de instalar el Washlet
Tapón de drenaje
de agua
Suelte el botón
para quitar la
unidad principal
Asiento calefaccionado
Tubo
Placa de base
Control remoto
Siga todas las precauciones y advertencias de
seguridad cuando instale el Washlet.
Este símbolo significa "Cumpla siempre con esta precaución".
PELIGRO
ADVERTENCIA
No levante el asiento ni la tapa
mientras tenga objetos encima
del inodoro, ya que esto podría
hacer que se suelte la unidad
principal, causando lesiones.
4. Use un suministro de agua de 20 – 80 PSI (0.14 14 Mpa ~ 0.55 Mpa).
5. El rango de temperatura del agua debe estar entre 0 ~ 35°C
(32~95°F).
6. El largo de la manguera de conexión es de 1.5 pies (500 mm).
Se debe instalar el suministro de agua de modo que permita una
fácil instalación y remoción del Washlet.
Identificación de piezas
Unidad principal del Washlet
Piezas de la placa de base
Pernos (2)
Arandelas (redondas, 2)
Arandelas (de presión, 2)
Tope (2)
Plantilla
Placa de base
Casquillo de caucho (2)
Manual de instrucciones
Tarjeta de garantía
Instrucciones de
instalación
2004.9.27 D06694S
Asegúrese de que esté conectado un cable de
descarga a tierra. El no instalar un cable de descarga
a tierra puede ocasionar un choque eléctrico en caso
de mal funcionamiento o cortocircuito.
Asegúrese de enchufar el cable de corriente
totalmente en el tomacorriente de pared para
evitar un posible incendio o choque eléctrico.
No instale la placa de
base en el Washlet
cuando no esté unida al
inodoro. Puede resultar
en incendio o daños.
Piezas del control remoto
Control remoto Soporte de pared
del control remoto
Pernos de anclaje (3)
Pilas del control remoto
Tornillos (3)
(2 pilas AA)
Manguera de conexión
Válvula de
(con arandela de
conexión
empaque)
Use el segundo juego de orificios de
montaje para inodoros curvos decorativos.
Arandelas (2) Unión acodada opcional
