Reductores con eje macizo

5.8.1

Montaje de elementos de entrada y salida

IMPORTANTE:
En caso de montaje incorrecto, los rodamientos, la carcasa o los ejes podrían sufrir
daños.
Posibles daños materiales.
•
•
•

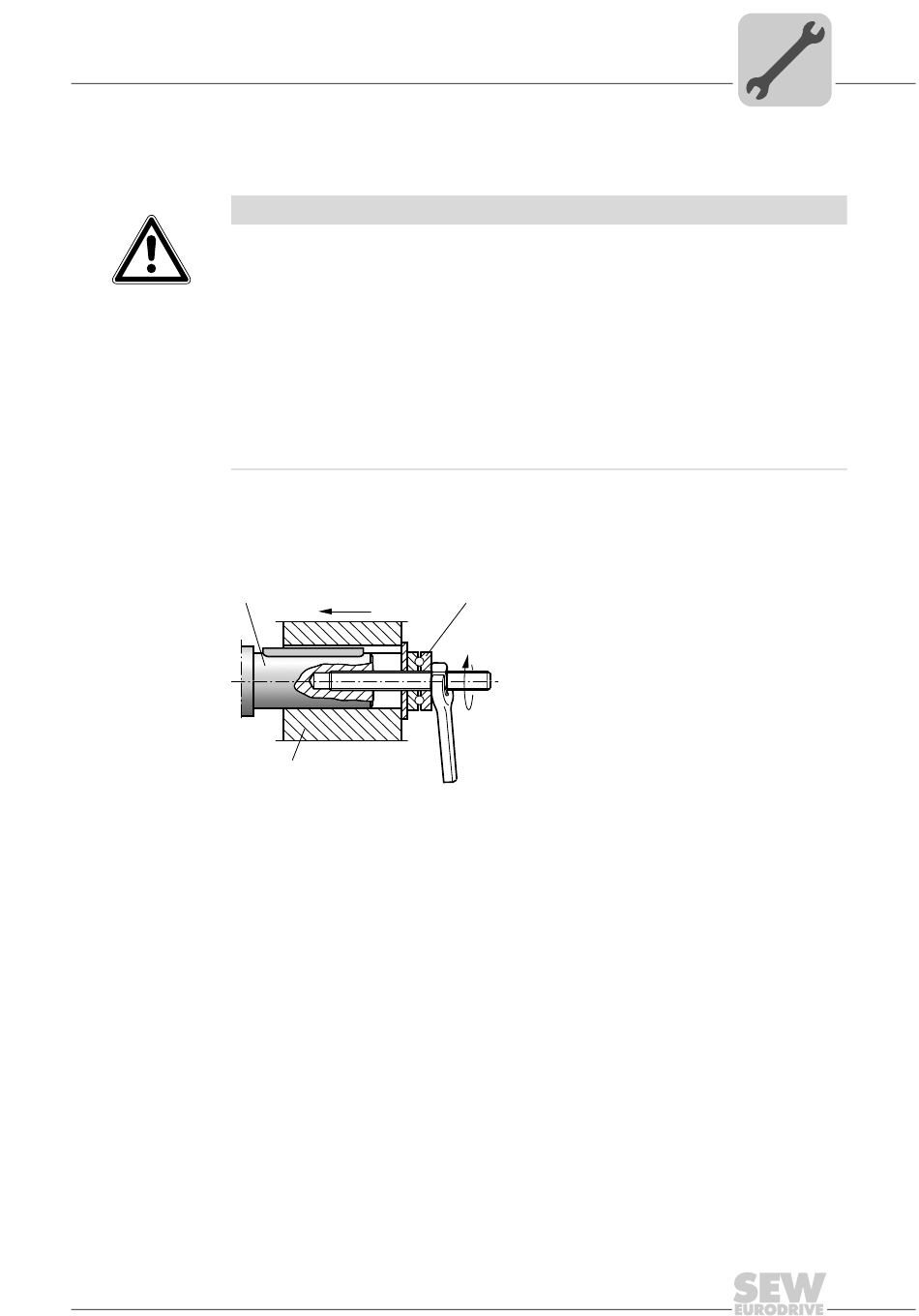

Montaje con La figura siguiente muestra un dispositivo de montaje para acoplamientos o moyús en
dispositivo de los extremos del eje de motores y reductores. Si el tornillo se puede extraer sin
montaje problemas, es posible prescindir del rodamiento de empuje del dispositivo de montaje.
[1]
[1] Extremo del eje del reductor
[2] Rodamiento de empuje
[3] Moyú de acoplamiento
Instrucciones de montaje y funcionamiento – Motorreductores planetarios en tamaños P.002 – P.102
Para instalar los elementos de entrada y de salida, utilice siempre un dispositivo
de montaje. Para posicionarlo, utilice el orificio roscado de centraje situado en el
extremo del eje.
Introduzca las poleas para correas, los acoplamientos, los piñones, etc sin golpear
el extremo del eje con un martillo. Los rodamientos, la carcasa y el eje podrían
sufrir daños.
Respete la tensión correcta establecida para las correas de las poleas de
conformidad con las indicaciones del fabricante.
[3]
Montaje e instalación
Reductores con eje macizo
[2]
