104
Sección de Desarmado y Armado
Nota: Los manguitos de desgaste se utilizan para
recuperar las superficies de sello desgastadas o
dañadas. Los manguitos de desgaste no forman
parte del equipo original.

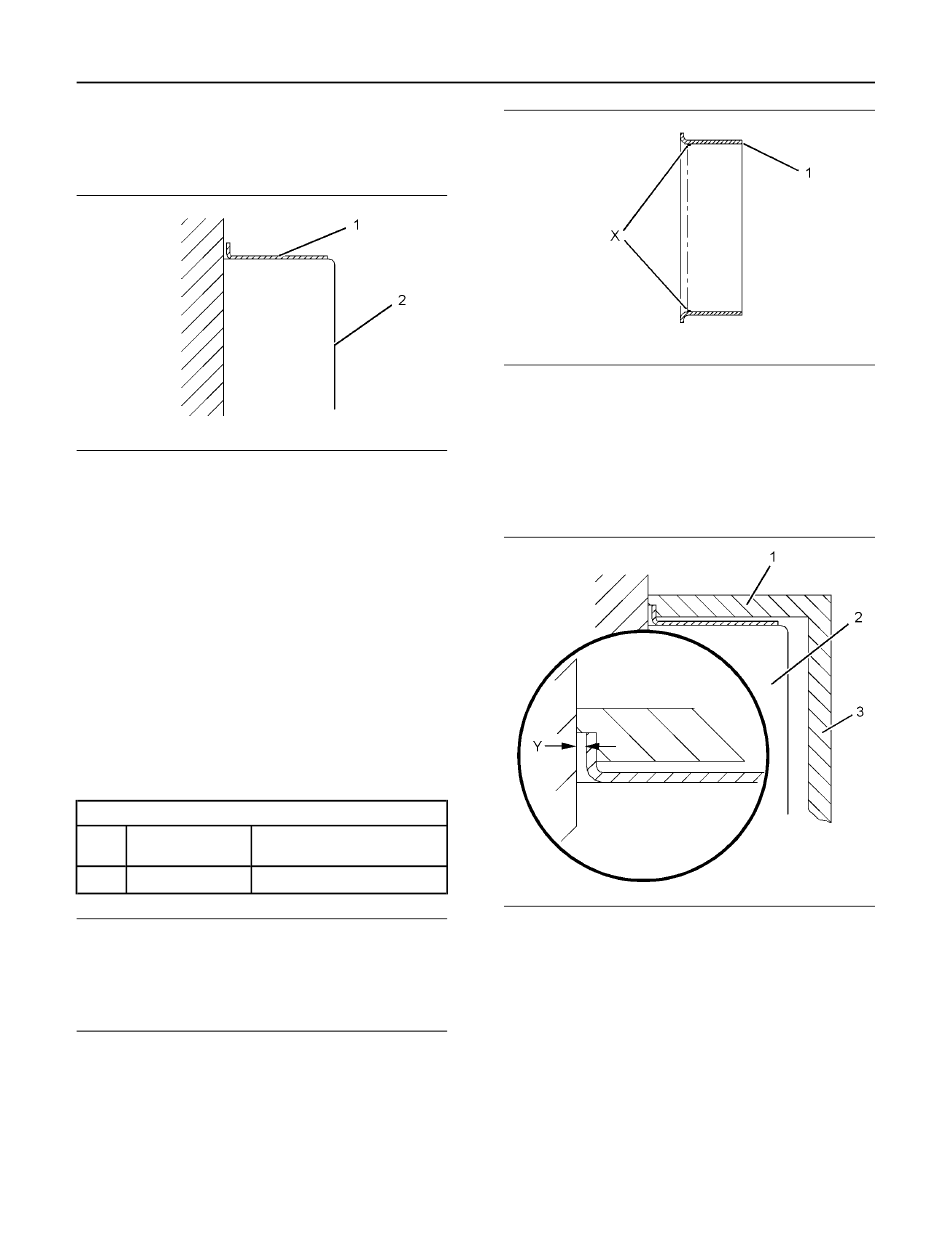

Ilustración 165
1. Utilice una herramienta afilada para arañar una
línea profunda en el manguito de desgaste del
cigüeñal (1).
Nota: Sea cuidadoso para evitar que el cigüeñal se
dañe.
2. Inserte una cuchilla delgada entre el manguito de
desgaste del cigüeñal (1) y el cigüeñal (2) por
debajo de la línea rayada anteriormente. El
manguito de desgaste del cigüeñal se separará a
lo largo de la línea.
3. Quite el manguito de desgaste (1) del cigüeñal (2).
Procedimiento de instalación
Tabla
16
Herramientas necesarias
Herra-
Número de pieza
mienta
-
A
Mantenga
todas
contaminantes.
Los contaminantes pueden causar un desgaste ace-
lerado y reducir la vida del componente.
1. Asegúrese de que el cigüeñal esté completamente
limpio y seco.
This document has been printed from SPI2. NOT FOR RESALE
g03358286
Descripción de la pieza
Empaquetadura Líquida
ATENCION
las
piezas
limpias
y
Ilustración 166
2. Aplique un cordón continuo pequeño de la
herramienta (A) a la superficie interior del nuevo
manguito de desgaste del cigüeñal (1) en la
posición X. Aplique el cordón de la herramienta (A)
5 mm (0,2 pulg) desde el extremo de la brida del
manguito de desgaste del cigüeñal.
Ilustración 167
3. Alinee el manguito de desgaste del cigüeñal (1)
sin
con el cigüeñal (2). Coloque la herramienta de
instalación (3) que se proporciona con el manguito
de desgaste encima del cigüeñal. Utilice un
martillo para impulsar el manguito de desgaste del
cigüeñal sobre el cigüeñal. Asegúrese de que la
brida del manguito de desgaste del cigüeñal esté a
0,40 a 0,60 mm (0,017 a 0,024 pulg) del bloque de
motor.
Nota: Mida la distancia (Y) entre la brida del
manguito de desgaste del cigüeñal (1) y el bloque de
motor en dos lugares separados 180 grados entre sí.
KSNR9145
g03358287
g03338321
