7. Coloque el soporte (17) en la lata del filtro de
partículas diesel (1). Instale las tuercas y el perno
(11) y las tuercas y el perno (18) en el soporte.
Apriete las tuercas y los pernos con la mano. Al
apretar las tuercas y los pernos, asegúrese de que
haya una tapa igual en la posición (X) entre ambos
soportes.
8. Apriete las tuercas y los pernos (15) y las tuercas
(12) a un par de 25 N·m (221 lb-pulg).
9. Apriete las tuercas y el perno (10), las tuercas y el
perno (16), las tuercas y el perno (11), y las
tuercas y el perno (18) a un par de 15 N·m
(133 lb-pulg). Al apretar las tuercas y los pernos,
asegúrese de que haya una tapa igual en la
posición (X) entre ambos soportes.

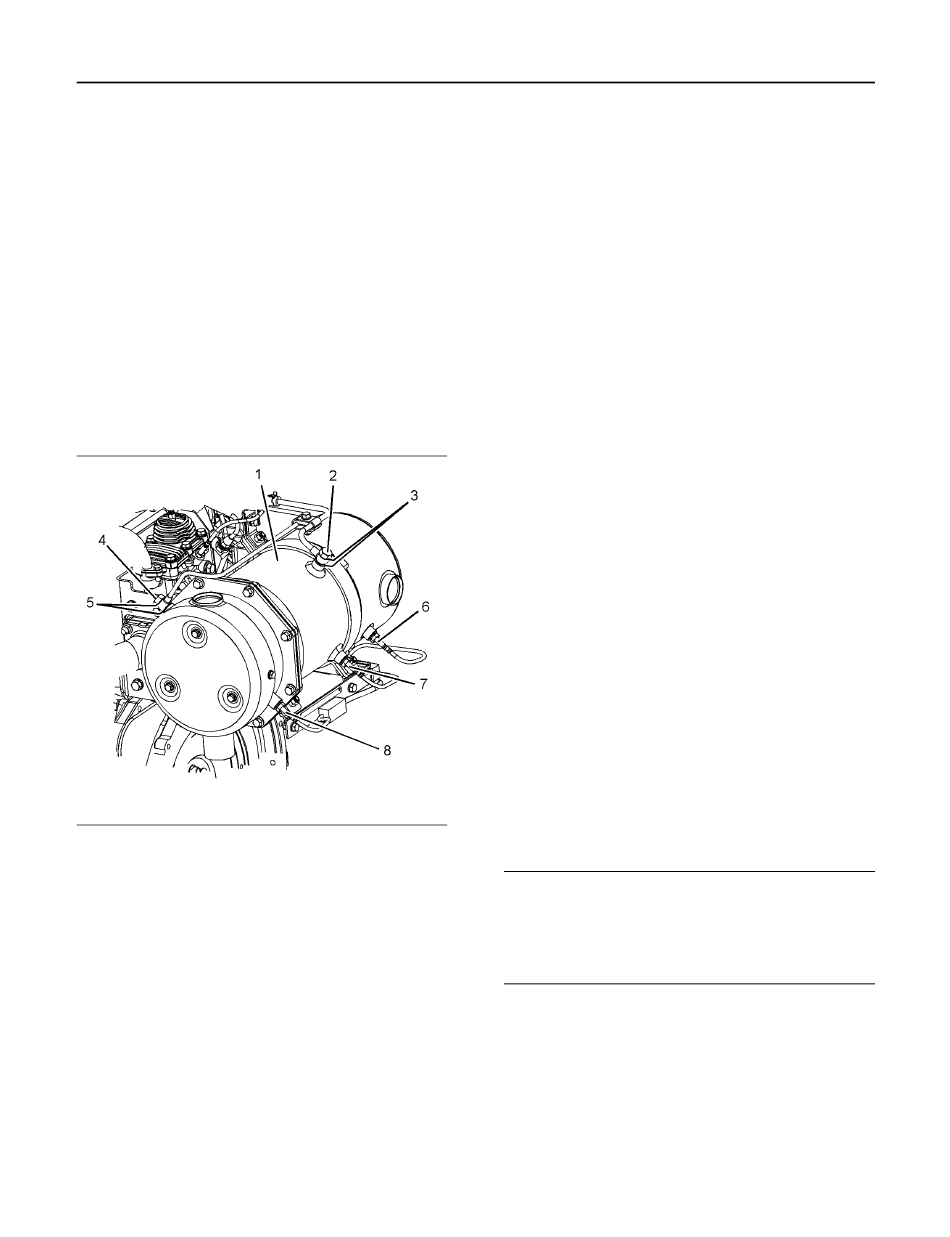

Ilustración 110
10. Instale el sensor de temperatura de salida (8) en
la lata del filtro de partículas diesel (1). Para
obtener información sobre el procedimiento
correcto, consulte Desarmado y armado, "Sensor
de temperatura (DPF): quitar e instalar".
11. Instale el sensor de temperatura de admisión (7)
en la lata del filtro de partículas diesel (1). Para
obtener información sobre el procedimiento
correcto, consulte Desarmado y armado, "Sensor
de temperatura (DPF): quitar e instalar".
12. Instale el sensor de temperatura de admisión del
catalizador (6) en la lata del filtro de partículas
diesel (1). Para obtener información sobre el
procedimiento correcto, consulte Desarmado y
armado, "Sensor de temperatura (admisión del
catalizador): quitar e instalar".
This document has been printed from SPI2. NOT FOR RESALE
13. Instale una arandela de sellado (3) nueva (no se
muestra) en el perno de tipo banjo (2).
14. Instale el perno de tipo banjo (2) en el conjunto de
tubo. Instale la arandela de sellado (3) nueva
restante (no se muestra) entre el tubo y la lata del
filtro de partículas diesel (1). Apriete el perno de
tipo banjo con la mano.
15. Instale una arandela de sellado (5) nueva (no se
muestra) en el perno de tipo banjo (4).
16. Instale el perno de tipo banjo (4) en el conjunto de
tubo. Instale la arandela de sellado (5) nueva
restante (no se muestra) entre el tubo y la lata del
filtro de partículas diesel (1). Apriete el perno de
tipo banjo con la mano.
17. Apriete los pernos de tipo banjo (2) y (4) a un par
de 25 N·m (221 lb-pulg).
Soporte y montaje (CEM) -
Quitar e instalar
(Soporte y montaje (CEM, Clean
Emission Module, Módulo de
Emisiones Limpias) para Motores
404F-22)
Procedimiento de remoción
Comience:
Quite el filtro de partículas diesel (DPF, Diesel
Particulate Filter). Para obtener información
sobre el procedimiento correcto, consulte
Desarmado y armado, "Filtro de Partículas
g03344436
para Combustible Diesel: quitar".
