KSNR9145

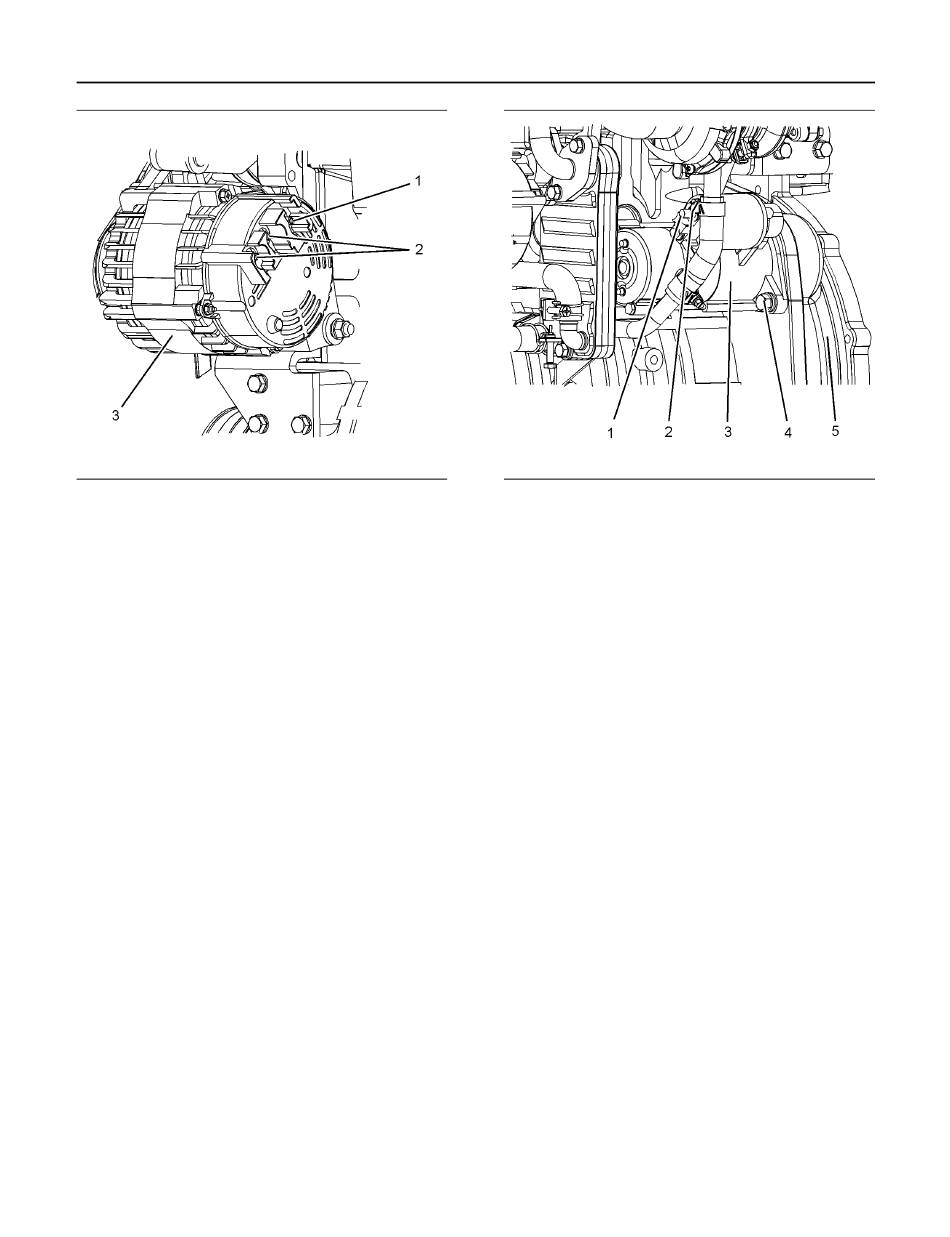

Ilustración 334
6. Conecte el conjunto de mazo de cables a los
terminales en el alternador (3). Asegúrese de que
las conexiones del conjunto de mazo de cables
estén correctamente instaladas.
7. Instale las tuercas (2) y (1).
8. Apriete las tuercas (2) y (1). Consulte
Especificaciones, "Alternador y regulador" para
obtener información correcta.
9. Instale la correa trapecial. Para obtener
información sobre el procedimiento correcto,
consulte Desarmado y armado, "Correas
trapeciales: quitar e instalar".
10. Gire el interruptor de desconexión de la batería a
la posición CONECTADA.
Motor de arranque eléctrico -
Quitar e Instalar
Procedimiento de remoción
1. Gire el interruptor de desconexión de la batería a la
posición DESCONECTADA.
This document has been printed from SPI2. NOT FOR RESALE
g03328437
Ilustración 335
2. Coloque marcas de identificación en todos los
conjuntos de mazo de cables que están
conectados al motor de arranque eléctrico y al
solenoide.
3. Quite las tuercas del conjunto de mazo de cables
(1) y el conjunto de mazo de cables (2) (no se
muestra).
4. Desconecte el conjunto de mazo de cables (1) y el
conjunto de mazo (2) (no se muestra) del motor de
arranque eléctrico (3).
5. Quite los pernos (4) del motor de arranque
eléctrico (3). Sostenga el motor de arranque
eléctrico a medida que se quitan los pernos.
6. Quite el motor de arranque eléctrico (3) de la caja
del volante (5).
i05296998
Procedimiento de instalación
1. Asegúrese de que el motor de arranque eléctrico
esté limpio y sin desgaste ni daños. Si es
necesario, reemplace el motor de arranque
eléctrico.
Sección de Desarmado y Armado
g03334204
195
