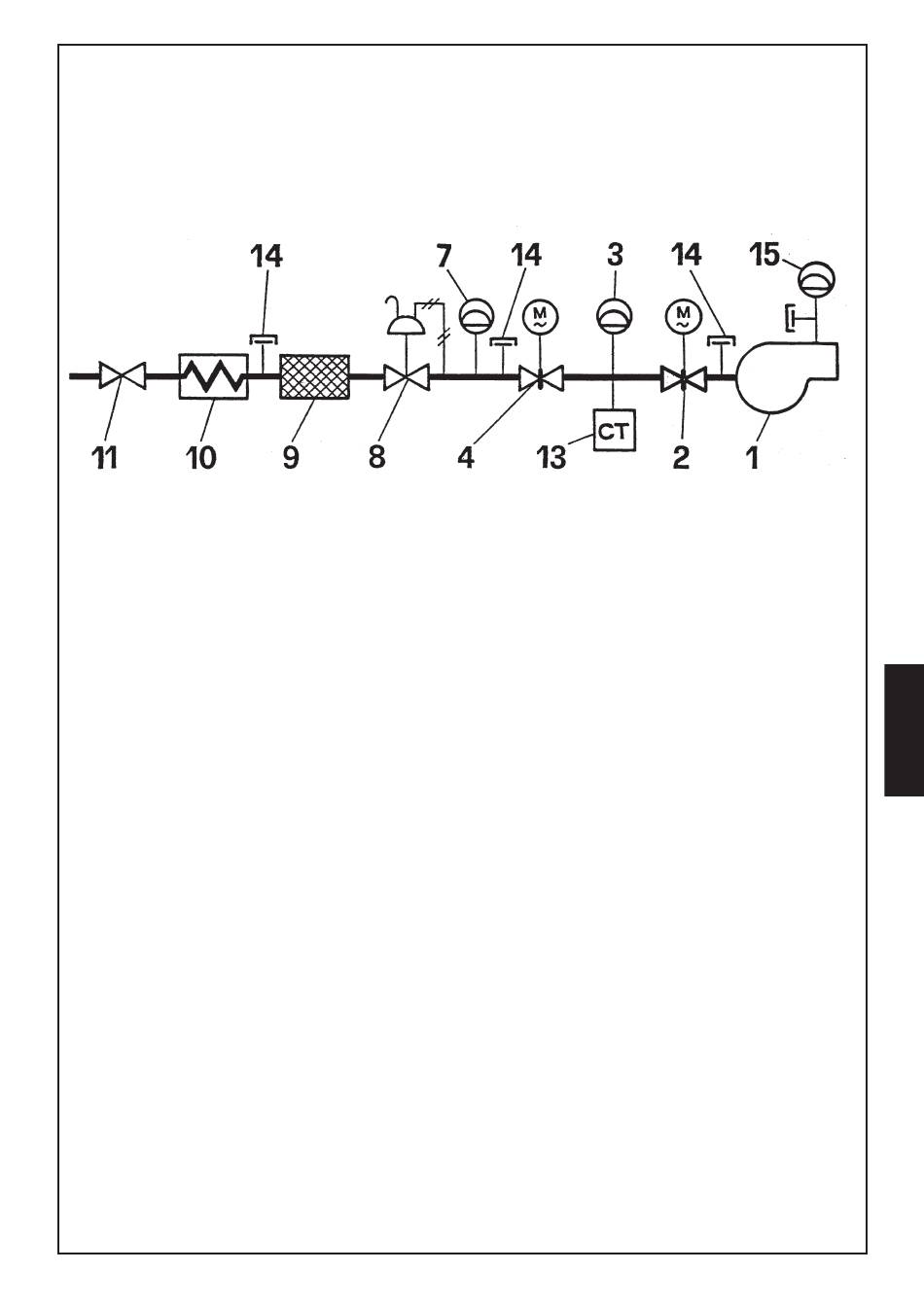

ESQUEMA DE MONTAGEM DOS DISPOSITIVOS DE SEGURANÇA
CONFORME A NORMA UNI-CIG PARA OS QUEIMADORES JM 18
1 QUEIMADOR
2 B * VÁLVULA ELÉTRICA DE REGULAÇÃO
3 B PRESSÓSTATO GÁS DE MIN-MAX OU DEPENDENTE DO CONTROLE DE
VEDAÇÃO
4 B * VÁLVULA ELÉTRICA DE SEGURANÇA
7 B PRESSÓSTATO GÁS DE MIN-MAX
8 C REGULADOR DE PRESSÃO GÁS
9 C FILTRO GÁS
10 C JUNTA ANTIVIBRAÇÃO
11 C TORNEIRA DE INTERCEPTAÇÃO
13 B * CONTROLE DE VEDAÇÃO LANDIS-GYR LDU 11
14 B-C TOMADA PRESSÃO GÁS
15 A PRESSÓSTATO DE MÍNIMA PRESSÃO AR COM TOMADA DE PRESSÃO
A COMPONENTES FORNECIDOS JUNTO COM O QUEIMADOR
B GRUPO VÁLVULAS DE REGULAÇÃO, DE SEGURANÇA COM CONTROLE
VEDAÇÃO, FORNECIDO SOB PEDIDO
C ACESSÓRIOS FORNECIDOS INDIVIDUALMENTE SOB PEDIDO
* PARTES QUE NECESSITAM HOMOLOGAÇÃO NO MINISTÉRIO DE
RELAÇÕES INTERIORES
