Montaje
5.3 Elevación y posicionamiento de la máquina en el lugar de utilización
Extremo de eje con chaveta
● Si se utiliza el tipo de equilibrado "H" y el elemento de transmisión es más corto que la
chaveta: rebaje la parte de la chaveta que sobresale del contorno del eje y del elemento
de transmisión. De manera alternativa, compense las masas.
● Si el elemento de transmisión se cala hasta la espaldilla del hombro del eje: tenga en cuenta
al equilibrar el acoplamiento la parte del chavetero no rellenada por la chaveta.
● En todas las máquinas de dos y cuatro polos con una frecuencia ≥60 Hz se aplica lo
siguiente:
– Si el cubo de acoplamiento es más corto que la chaveta, acorte esta.
– El centro de gravedad del semiacoplamiento debe quedar dentro de la longitud del
– El acoplamiento utilizado debe estar preparado para el equilibrado del sistema.
El número de polos de la máquina figura en la placa de características, en el campo del tipo
de motor.
Compense el desajuste en el acoplamiento entre máquinas eléctricas respecto a máquinas
accionadas de modo que no se rebasen los máximos valores de vibración admisibles según
ISO 10816-3.
5.3.4.1

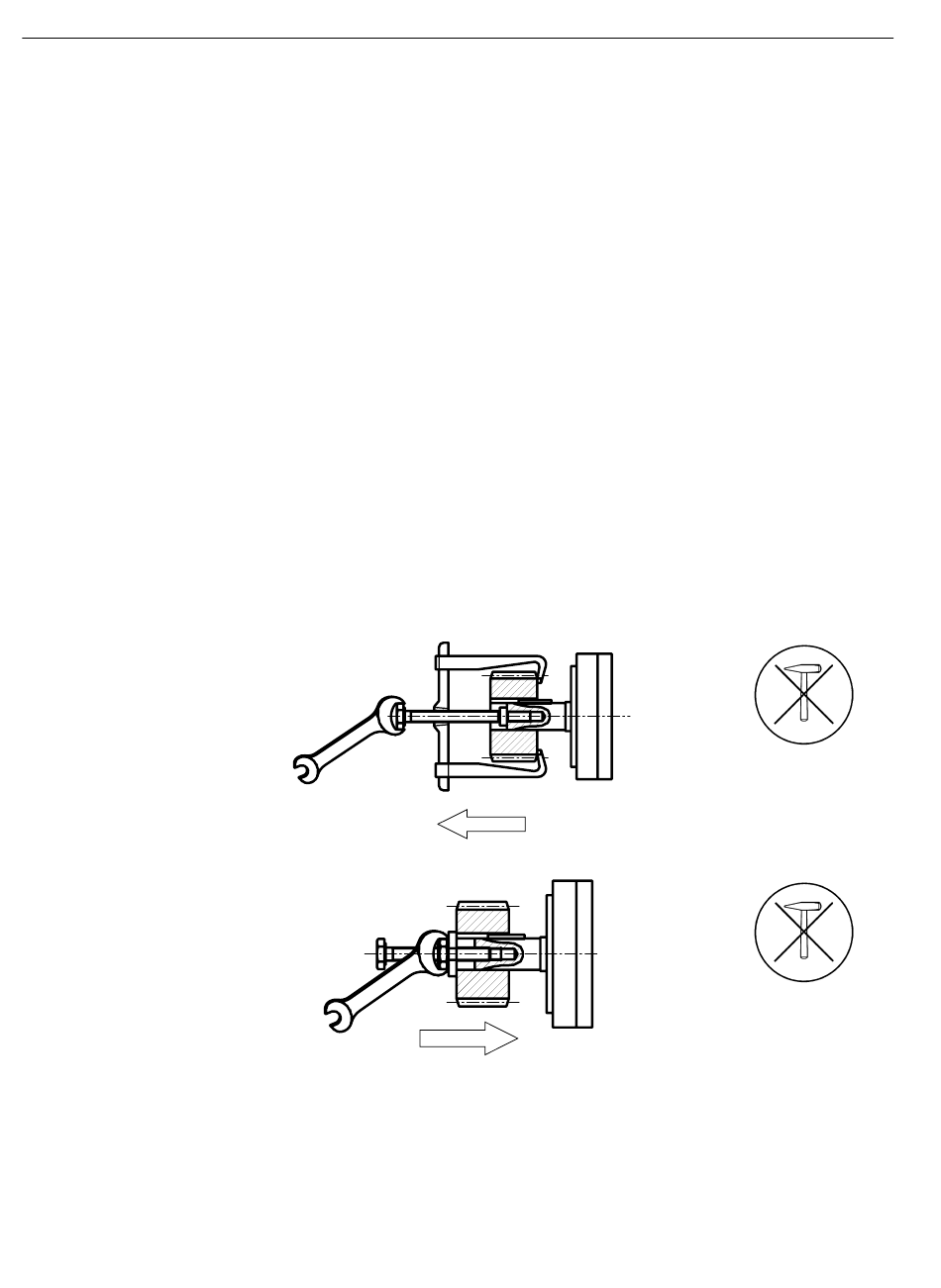

Calado y extracción de los elementos de transmisión
● Para calar los elementos de transmisión (acoplamiento, rueda dentada, polea, etc.), utilice
la rosca del extremo del eje.
Si es posible, caliente dichos elementos en la medida necesaria.
● Utilice para la extracción un dispositivo adecuado.
48
extremo del eje.
Extracción de los elementos de transmisión
Calado de los elementos de transmisión
1LE5 AH 400/450
Instrucciones de servicio, 10/2018
