6.3.2
Caja de bornes 1XB1631

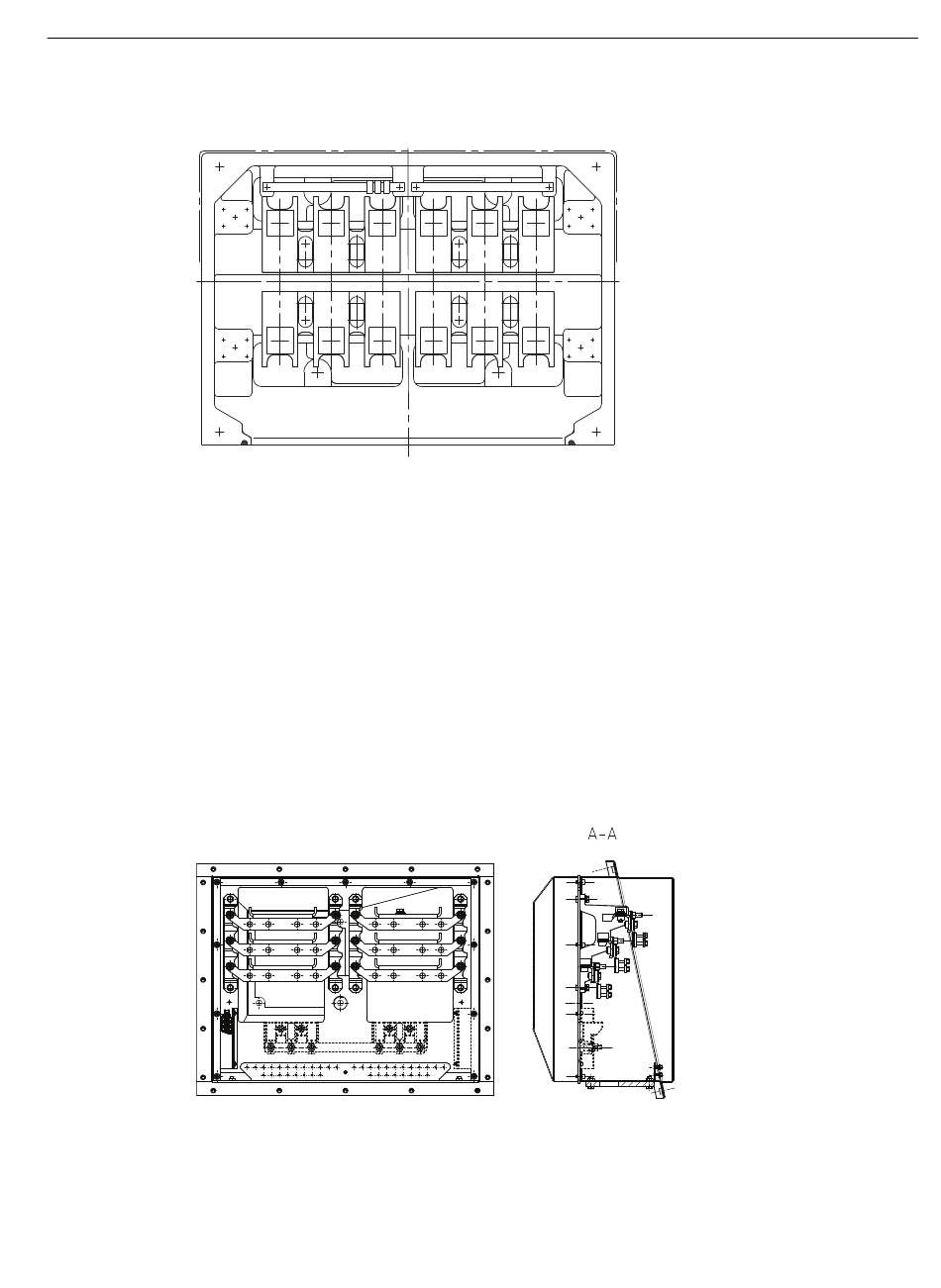

Figura 6-3
Los cables de conexión se introducen en la caja de bornes 1XB1631 mediante pasacables
con agujeros roscados 4 x M80 x 2 y 2 x M25 x 1,5. Los pasacables no están incluidos en el
alcance de suministro estándar.
Aquí encontrará más información:
● Introducción de los cables en la caja de bornes (Página 69)
● Tendido de los cables (Página 72)
● Conexión de los cables sin terminales de cable (Página 71)
● Conexión de los cables con terminales de cable (Página 70)
6.3.3
Caja de bornes 1XB7750
Figura 6-4
Los cables de conexión se introducen en la caja de bornes 1XB7750 mediante pasacables
con agujeros roscados 8 x M72 x 2 y 3 x M25 x 1,5. Los pasacables no están incluidos en el
alcance de suministro estándar.
1LE5 AH 400/450
Instrucciones de servicio, 10/2018
Caja de bornes 1XB1631
Caja de bornes 1XB7750
Conexión eléctrica
6.3 Caja de bornes
61
