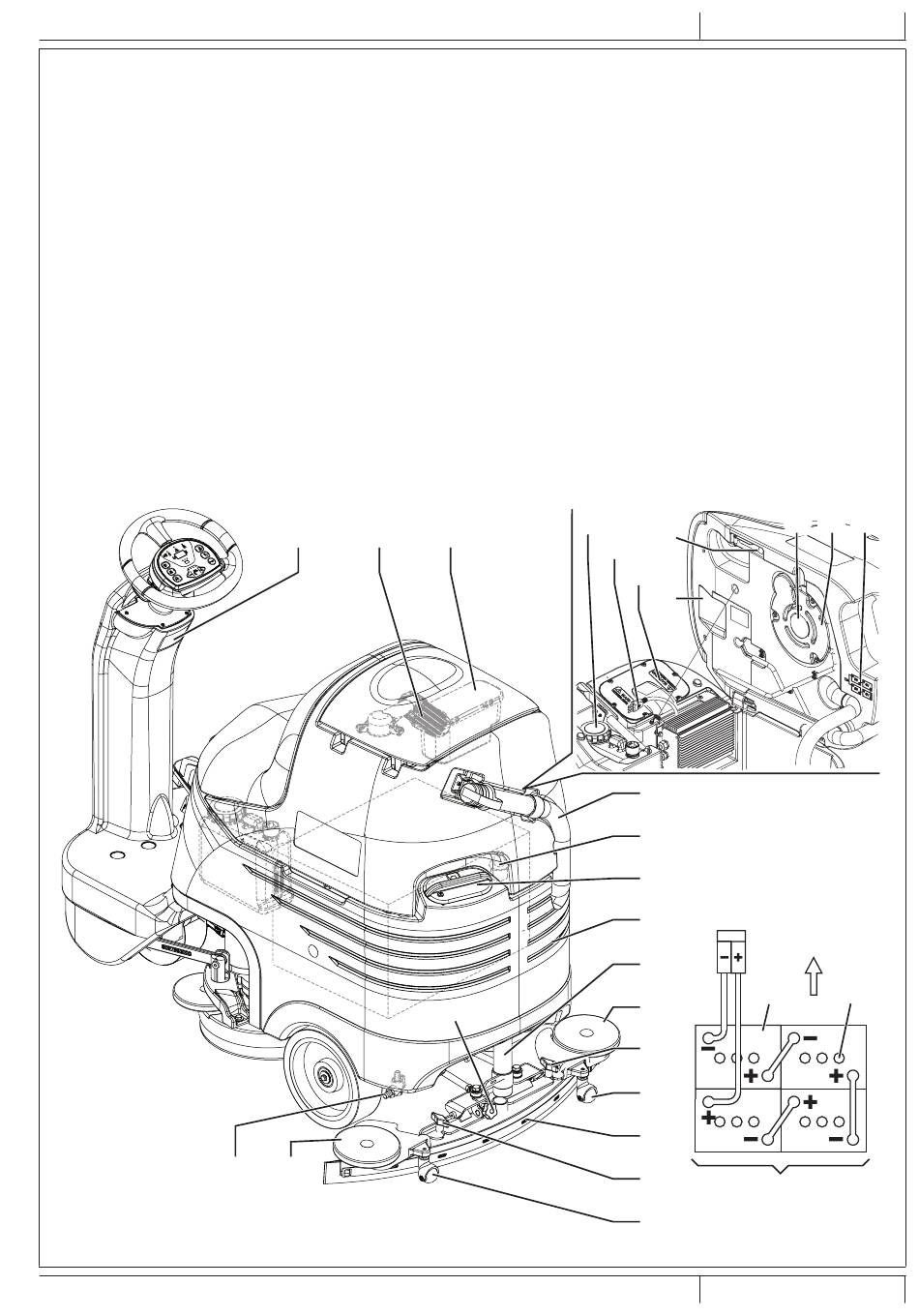

ESTRUCTURA DE LA MÁQUINA (Sigue)
21. Placa número de serie/datos técnicos/marcación de
conformidad
22. Depósito de la solución detergente/agua limpia
23. Tapón de llenado del depósito de la solución detergente/
agua limpia con tubo extraíble para carga
24. Tubo de descarga del agua de recuperación
25. Pie de soporte del conjunto depósitos
26. Contenedor con rejilla de recogida de residuos
27. Rejilla de aspiración con cierre automático de flotador
28. Adaptador para tubo extraíble para cargar el agua y tubo
de aspiración de la boquilla
29. Grifo de la solución detergente/agua limpia
30. Boquilla
31. Tubo de aspiración de la boquilla
32. Rueda paragolpes de la boquilla
33. Ruedas de apoyo de la boquilla
10/10
21 27
29 32
INSTRUCCIONES DE USO
34. Empuñaduras de fijación de la boquilla
35. Empuñadura de ajuste equilibrado boquilla
36. Motor del sistema de aspiración
37. Filtro del motor del sistema de aspiración
38. Esquema de conexión de las baterías
39. Baterías
40. Tapones de las baterías
41. Cable de alimentación del cargador de baterías
42. Depósito del detergente
43. Tapa del compartimento electrónico
44. Conjunto depósito y asiento de conducción levantado
42
26
41
35
9098827000 - SC3000 26 D
37 36 38
25
43
44
24
