N o t a

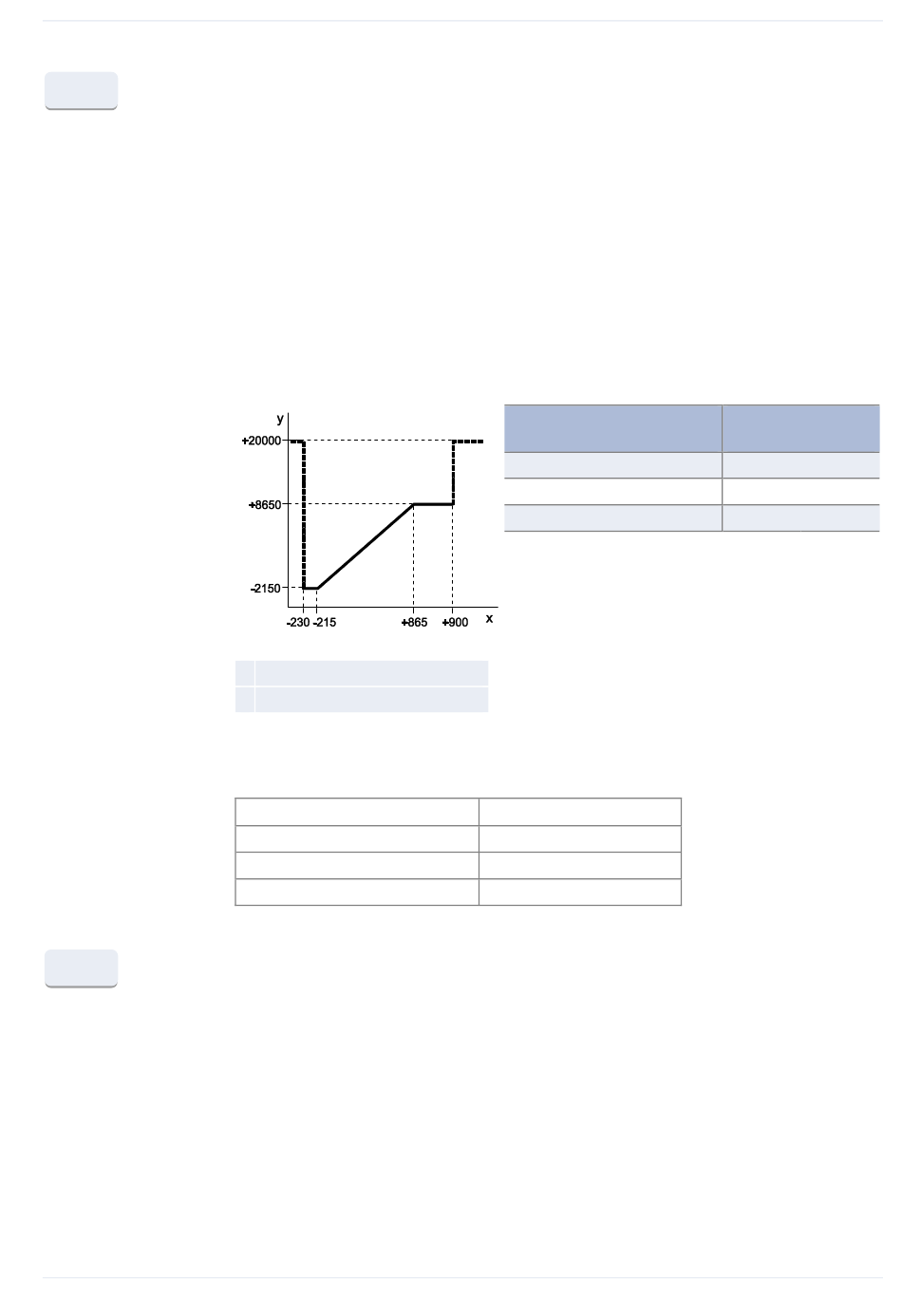

Curva característica de conversión
N o t a
FP-X User's Manual
Para prolongar la línea del RTD, utilizar 3 cables con la misma
resistencia y de la misma longitud.
No llevar los cables de las entradas cerca de la línea de alimen-
tación eléctrica. No enrollar los cables.
Utilizar cables apantallados para las entradas. Se recomienda
conectar a tierra la línea de entrada. Sin embargo, dependiendo
de las condiciones de ruido externo, puede ser más conveniente
no derivar a tierra el apantallamiento.
No conectar un RTD a la entrada de otro equipo en paralelo.
x Valor de la entrada analógica
y Valor de la salida digital
Para los valores fuera de rango:
Valor de la entrada analógica Valor de la salida digital
215°C
865°C
Cable roto
Si el valor de entrada está fuera del rango de entrada, el margen
de error es 15°C. Sin embargo, si la temperatura cae por deba-
jo de -230°C o sube por encima de 900°C, la salida será 20000
(igual si el cable está roto).
El valor digital será 20001 después de dar alimentación, después
de un error de perro guardián en el micro del casete, o después
de reiniciar el sistema hasta que los datos de conversión estén
disponibles (3s).
Valor de la entrada ana-
lógica [°C]
-200
0
850
-2150
8650
20000
Expansiones
Valor de la salida
digital
2000
0
8500
101
