Contador de Alta Velocidad y Salida de Pulsos
Configuración del código de Control
N o t a
306

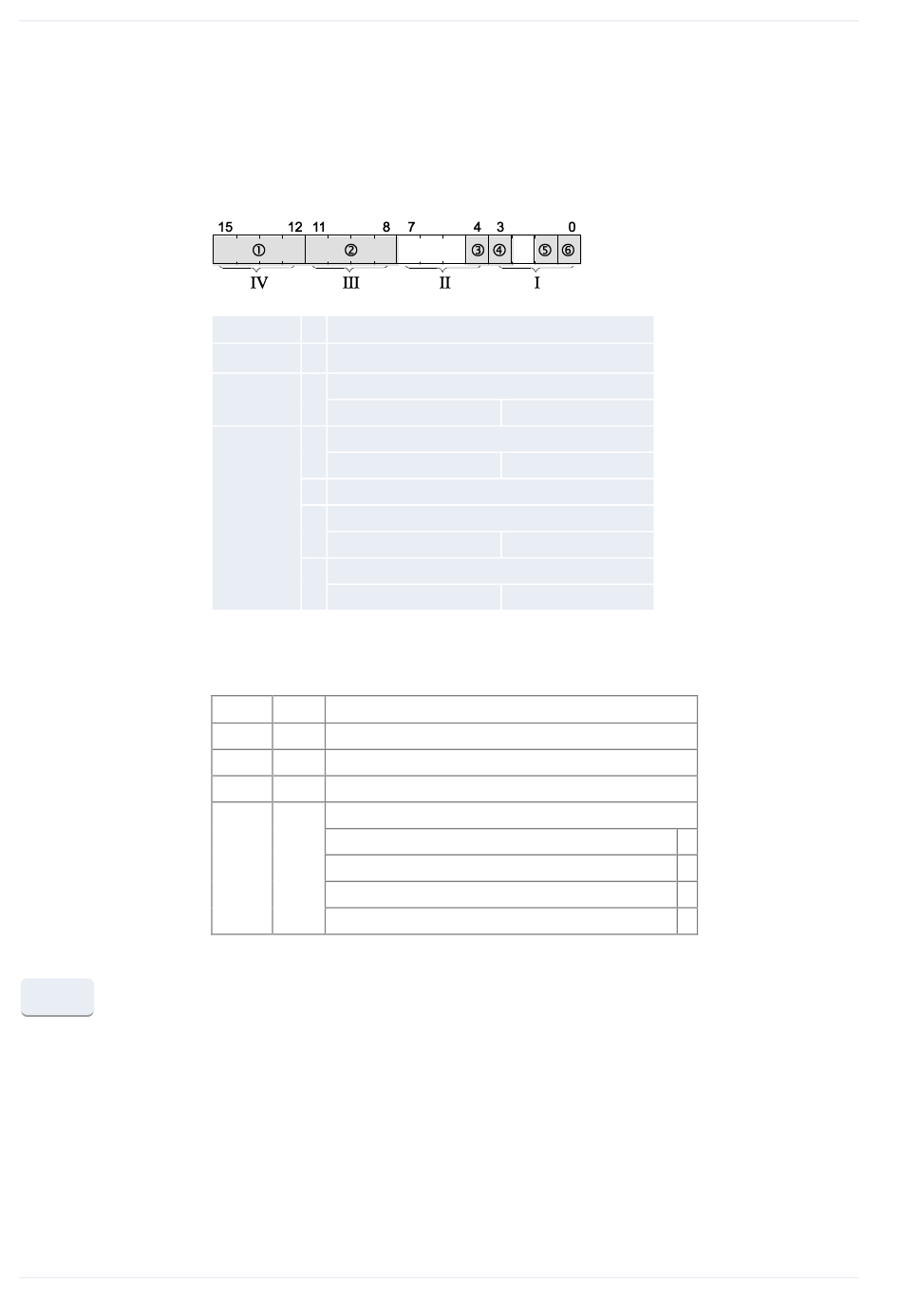

Los bits del 0–15 del código de control están localizados en grupos de cua-
tro. La configuración del bit en cada grupo está representada por un nú-
mero hexadecimal (por ejemplo 0002 0000 0000 1001 = 16#2009).
Grupo IV
1 Número de canal (canal n: 16#n)
Grupo III
1 (fijo)
Grupo II
2 Entrada de proximidad al origen (bit 4)
0: FALSE
Grupo I
3 Salida de pulsos (bit 3)
0: continuar
4 0 (bit 2, fijo)
5 Contaje (bit 1)
0: permitir
6 Resetear el valor actual. Poner a 0 (bit 0)
0: no
Ejemplo: 16#2109
Grupo Valor Descripción
IV
2
Número de canal: 2
III
1
(fijo)
II
0
Entrada de proximidad al origen: FALSE
I
9
9 Hex corresponde a 1001 binario
Salida de pulsos: stop (bit 3)
(bit 2, fijo)
Contaje: permitir (bit 1)
Resetear el valor actual. Poner a 0: si (bit 0) 1
Forzar una parada a través de la configuración del código de
control puede producir un valor de contaje diferente para el lado
del PLC del valor en la entrada del motor. Por lo tanto, se debe
realizar una vuelta al origen después de detener la salida de
pulsos.
No es posible establecer la entrada de vuelta al origen si el con-
taje está inhabilitado o si se ha realizado un reset por software.
1: TRUE
1: detener
1: prohibir
1: si
1
0
0
